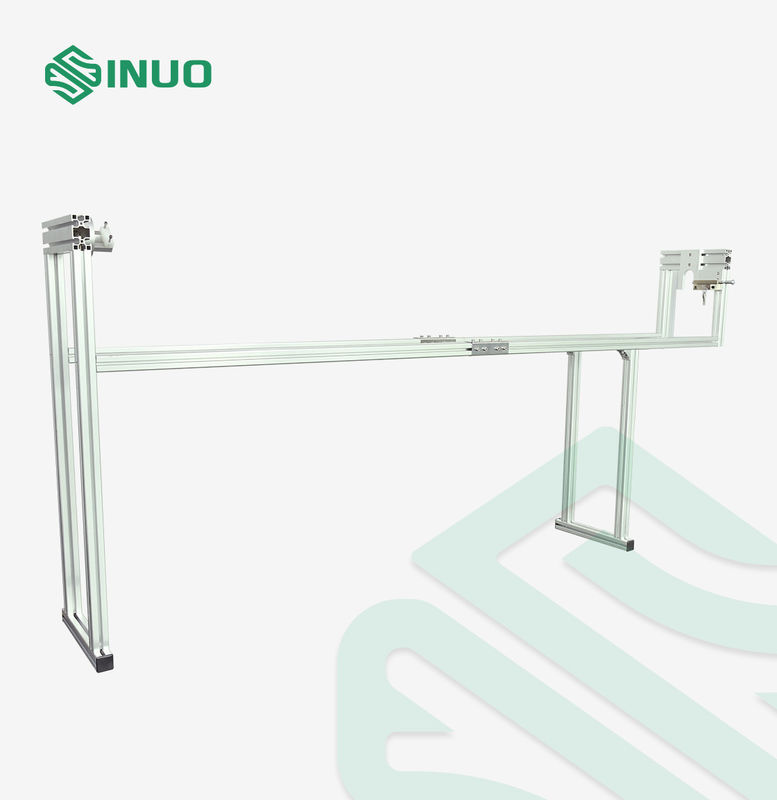

جهاز اختبار القوة الميكانيكية متعددة المقابس المحمولة للمركبة الكهربائية

جهاز اختبار القوة الميكانيكية IEC62196 للمركبة الكهربائية متعددة المنافذ المحمولة

المعايير والبنود المتوافقة

IEC 62196-1Ed.4CDV: 2020 "المقابس والمآخذ والمنافذ والمقرنات للتطبيقات الصناعية وما يماثلها وللمركبات الكهربائية"البند 26.3 ، الشكل 19.

IEC60884-1: 2006 "المقابس والمآخذ للأغراض المنزلية وما شابهها - الجزء 1: المتطلبات العامة" البند 24.9 والشكل 29.

GB2099.1-2008 "المقابس والمآخذ للأغراض المنزلية وما شابهها - الجزء الأول: المتطلبات العامة" البند 24.9 والشكل 29.

نظرة عامة على المعدات

يتم استخدامه لاختبار القوة الميكانيكية للمقابس القابلة لإعادة الاستخدام وموصل السيارة المجهز بكابل مرن.

مبدأ الاختبار: يتم تثبيت الطرف الحر للكابل وحبل إضافي أو أي وسيلة مرنة أخرى ، وما إلى ذلك ، في الكابل المرن ، وكلاهما بطول إجمالي يبلغ 2،25 مترًا ، على الحائط على ارتفاع 1 متر فوق الارضية.

يتم الاحتفاظ بالعينة بحيث يكون الكابل أفقيًا ثم يُسمح له بالسقوط على أرضية خرسانية.يتم ذلك ثماني مرات.يتم تدوير الكبل بزاوية 45 درجة عند تثبيته في كل مرة.

تم تجهيز المقابس القابلة لإعادة الاستخدام ووصلات السيارة بقسم صغير (حوالي 200 مم) من أخف نوع من الكابلات المرنة من أصغر منطقة مقطع عرضي موصى بها من قبل الشركة المصنعة.

يتم الاحتفاظ بالعينة بحيث يكون الكابل أفقيًا ثم يُسمح له بالسقوط على أرضية خرسانية.يتم ذلك ثماني مرات.يتم تدوير الكبل بزاوية 45 درجة عند تثبيته في كل مرة.
بعد الاختبار ، يجب ألا تُظهر العينات أي ضرر بالمعنى المقصود في IEC 62196-1Ed.4CDV 2020 ؛على وجه الخصوص ، لا يجوز فصل أي جزء أو فكه.يجب ألا تعرض العينات الأجزاء التي يحتمل أن تصبح حية.يجب أن تحافظ العينات على تصنيف IP الخاص بها.
يجب أن تتحمل الملحقات التي تتمتع بدرجة حماية IP44 وأعلى الاختبار ذي الصلة المحدد في الفقرة 20 من IEC 62196-1Ed.4CDV 2020.
يجب أن تتحمل الملحقات المزودة بحاويات من مادة لدائن حرارية اختبار IEC 62196-1Ed.4CDV 2020 بند 21.4.

المعايير الفنية

أسئلة و أجوبة

س: ما هو ارتفاع السقوط؟
ج: ارتفاع الإسقاط 750 مم.

س: ما هو حجم هذا الجهاز؟
ج: حجم الجهاز حوالي2400 × 850 × 400 (مم) عرض × عمق × ارتفاع.أوزان ٥٠ كجم.
