10kA اختبار التيار الاصطناعي المقاوم للدائرة القصيرة IEC 62196-1 متوافق مع اختبار EV

اختبار التيار الصلب للدائرة القصيرةهو جهاز مخصص مصمم لإجراء اختبارات لقطع قصير وتحمل التيار على المعدات الكهربائية مثل أسلحة شحن EV ، مفاصل الدوائر ، محولات التوزيع ، وحدات الحلقة الرئيسية ،صناديق توزيع الكابلات، والموصلات.أنها تتوافق تماما مع متطلبات اختبار التحقق من القدرة على تحمل التيار الدائرة القصيرة المحددة في البنود ذات الصلة منالـ IEC 62196-1:2025.

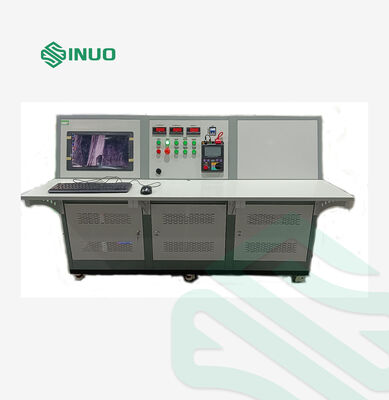

يحتوي النظام على جهاز كمبيوتر صناعي شامل لضبط العرض والمعايير، وجهاز تحكم PLC لتحكم العملية، وبطاقة اكتساب البيانات لقياس شكل الموجة.إنه يوفر تيار اختبار يصل إلى10 kA.

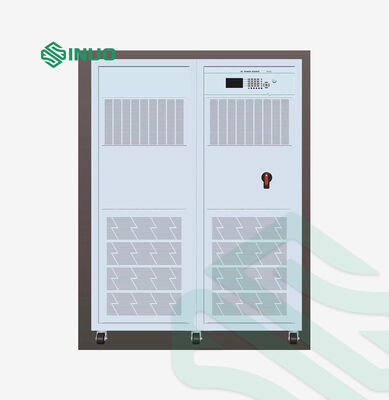

مصدر الطاقة المتردد يتبنى مصدر الطاقة المتردد متعدد الدوائر المغناطيسية ذو الطاقة العالية مع حلقة تحكم التيار التكيفي. وضع اختبار الجهد يستخدم الترتيب العزلي للجهد ،تحمل أقصى جهد اختبار من1000 فولت.

توفر المعدات عملية سهلة الاستخدام، وتثبيت المنتج السريع، والاختبار التلقائي، ووظائف الحكم التلقائي، والذكاء العالي والموثوقية.

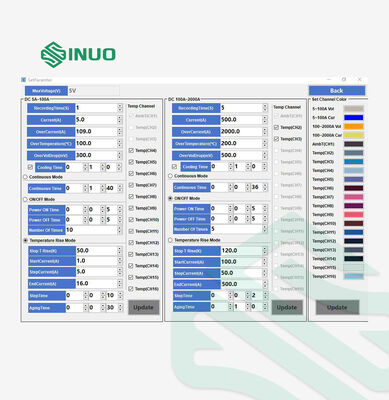

• مجهزة بجهاز كمبيوتر صناعي شامل لعرض المعلمات وتصور أشكال الموجات في الوقت الحقيقي ، مما يوفر واجهة واضحة وبديهية.
• يسمح اكتساب البيانات عالية السرعة بمراقبة أشكال الموجات الحالية في الوقت الفعلي بدقة الوقت على مستوى الميكرو ثانية (μs).
• المصدر الحالي يتبنى مصدر طاقة متغيرة متعدد الدوائر المغناطيسية مع التحكم الرقمي ، مما يوفر دقة عالية واستقرار ممتاز.
• يستخدم الجهد تصميمًا معزولًا ، مما يخلق فرق إمكانات 1000 فولت مع غطاء المعدات (المحطة الأرضية) مع تقليل استهلاك الطاقة.
• يدعم اختبار تيار الإفراط عند 2.0/2.5/3.0/3.5/4.0/5.0/8.0/10 مرات التيار القياسي (أي 50~10000A).
• متوافق مع اختبار مواصفات مختلفة للأجهزة.
• قادرة على قياس وتسجيل العلاقة بين التيار والزمن
• يحتوي على وظائف حماية شاملة بما في ذلك حماية فوق الجهد والتيار، والتي تقطع تلقائيًا الإخراج وتشغل إنذارات بصرية صوتية عند تشغيلها.

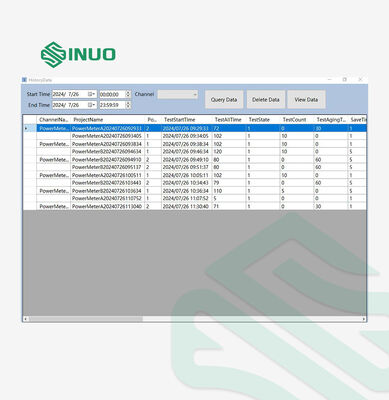

• سجل بيانات الاختبار في الوقت الحقيقي من أجل مراجعة سهلة وتتبعها.
