| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1005A |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |

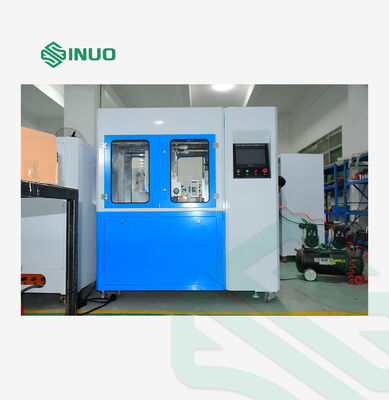

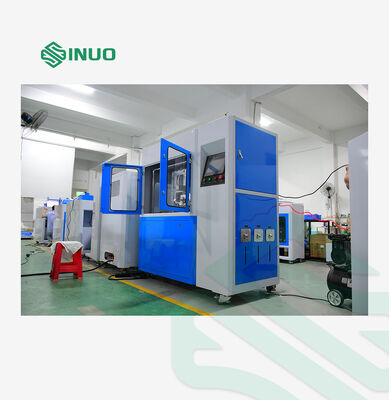

جهاز اختبار متانة موصل شحن المركبات الكهربائية عالي الدقة هذا هو حل اختبار معملي احترافي يعمل بمحرك سيرفو مصمم خصيصًا لواجهات شحن المركبات الجديدة والملحقات الكهربائية الصناعية. يتوافق الجهاز بالكامل مع أحدث المعايير الدولية المحدثة بما في ذلك IEC 62196-1:2025، و IEC 62196-3:2026، و IEC 60309-1:2012، وهو مخصص للتحقق من المتانة الميكانيكية، وقدرة الفصل الكهربائي، ومقاومة الإجهاد الحراري لمسدسات الشحن AC/DC، والقوابس الصناعية، وموصلات المقابس أثناء التشغيل المستمر طويل الأمد.
يختلف هذا المختبر عن أجهزة اختبار القابس والسحب العادية، حيث يدمج محاكاة غمر المحلول، والقلب التلقائي بزاوية 90 درجة، والمراقبة في الوقت الفعلي لقيمة القوة، ووظائف اختبار فصل الحمل الخارجي. يكتشف بفعالية التآكل المفرط، وضعف الاتصال الكهربائي، ومخاطر فشل الهيكل للملحقات الشحن، ويوفر بيانات اختبار موثوقة لشهادات معايير IEC لمصنعي ملحقات المركبات الكهربائية، ومختبرات الاختبار التابعة لجهات خارجية، ومؤسسات فحص الجودة في جميع أنحاء العالم.
تصميم مشبك عالمي: مشبك ميكانيكي قابل للتعديل في ثلاثة أبعاد X/Y/Z، متوافق مع مسدسات الشحن AC/DC القياسية العالمية (معايير GB، EU، US)، تغطية عينة واسعة
محاكاة متعددة الوظائف: دمج أربع وظائف اختبار أساسية: متانة القابس والسحب، قدرة الفصل، القلب بزاوية 90 درجة، وتقادم غمر المحلول
مراقبة عالية الدقة: اكتشاف قيمة القوة في الوقت الفعلي، العد التلقائي، إيقاف الدورة، وتسجيل البيانات، مع دعم إمكانية تتبع نتائج الاختبار
حماية أمان ذكية: مجهز بحماية التأريض، وقصر الدائرة، والحمل الزائد، وإنذار تلقائي وإيقاف عند حدوث فشل في الدائرة
هيكل متكامل مستقر: تصميم إطار متكامل، هيكل مدمج، ضوضاء منخفضة، وتشغيل مستقر، مناسب للاختبارات المعملية المستمرة طويلة الأمد.
|
أ) الفصل والقدرة؛ ب) التشغيل العادي |
نطاق عينة الاختبار |
|
مسدس شحن AC و DC |
|
|
محطة واحدة |
طريقة التحكم الكهربائي |
|

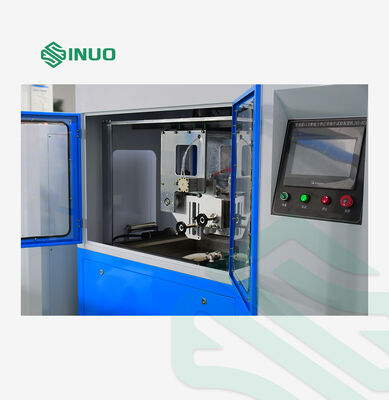

تحكم متكامل ذكي بواسطة Mitsubishi PLC، تشغيل واجهة لمس ملونة مقاس 7 بوصة بين الإنسان والآلة |
وضع التشغيل |
|
تشغيل يدوي أو مبرمج |
الوظيفة |
|
لديها وظيفة محاكاة التشغيل العادي لواجهة الشحن، والتي يمكن أن تحقق عملية الإدخال والسحب لواجهة الشحن، ولديها أيضًا إعداد برمجي لسرعة الاختبار، ووقت الاختبار، وعدد مرات الاختبار |
وضع القيادة |
|
يقود محرك السيرفو حركات الإدخال والسحب وحركات الدوران والغمر السائل، ويحقق الأسطوانة المساعدة فتح وإغلاق آلية قفل المفتاح. |
تركيبة العينة وطريقة التثبيت |
|

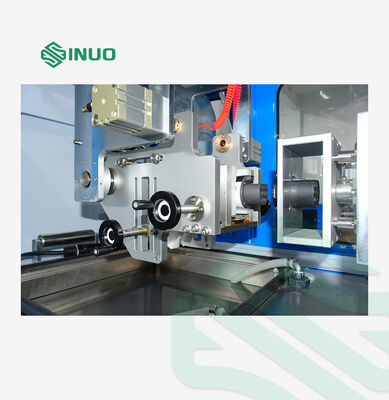

تثبيت ميكانيكي، مشبك قابل للتعديل في ثلاثة أبعاد X/Y/Z، موضع تثبيت قابل للتعديل، مشبك عالمي مناسب لواجهات الشحن AC/DC القياسية الوطنية والأمريكية والأوروبية |
القلب التلقائي |
|
مجهز بآلية قلب تلقائية في مشبك مسدس الشحن، والتي يمكن قلبها بزاوية 90 درجة، ويمكن ضبط وقت تثبيت القلب بشكل تعسفي ضمن النطاق (0 ~ 600) ثانية، مما يمكن أن يحقق اختبار غمر المحلول وفقًا للبند 23.3.2 من IEC 62196-1:2022. |
عدد المحاولات |
|
0 ~ 999999 مرة، يمكن ضبطها مسبقًا، تتوقف تلقائيًا عند وصول العد إلى القيمة المحددة |
وقت توصيل قدرة الفصل |
|
1-999.9 ثانية، يمكن ضبطها مسبقًا (يتطلب المعيار أن يظل الاتصال الكهربائي لمدة لا تزيد عن 4 ثوانٍ ولا تقل عن 2 ثانية) |
معدل الإدخال والسحب |
|
0-10 مرات/دقيقة، يمكن ضبطها مسبقًا (3.75 دورة/دقيقة، 7.5 ضربة/دقيقة) |
مسافة الاختبار |
|
0-150 مم، يمكن ضبطها مسبقًا (المسافة بين القابس المختبر والمقبس المختبر ≥ 50 مم) |
سرعة الاختبار |
|
0-1100 مم/ثانية يمكن ضبطها مباشرة على شاشة اللمس |
عرض قيمة القوة |
|
مجهز بمستشعر قوة بنطاق 50 كجم، يمكنه مراقبة قيمة القوة في الوقت الفعلي، وتشكيل منحنى القوة-الزمن، وعرض أقصى قوة إدخال وقوة سحب، وعرض قيمة القوة الحالية، ونطاق قيمة القوة (0 ~ 500) نيوتن |
جهاز القفل |
|
لديها وظيفة الضغط التلقائي لجهاز القفل الميكانيكي لمحاكاة ظروف التشغيل العادية. |
خزان المحلول |
|
مجهز بخزان محلول واحد، يمكنه استيعاب محلول محاكاة الماء والملح والغبار وفقًا للبند 23.3.2 من IEC 62196-1:2022، يرجى ملاحظة أن المحلول يجب أن يتم إعداده من قبل المستخدم |
متطلبات غمر المحلول |
|
يمكن ضبط عدد مرات الغمر، ووقت الغمر، ووقت التجفيف، وعدد مرات الإدخال والسحب، وعدد مرات الدورة |
الحمل |
|
خارجي، يمكن أن يعمل مع SN2217-480V250A |
وظيفة الكشف |
|
عند توصيل الحمل، يمكنه تحقيق إنذار انقطاع الدائرة وتسجيل عدد المرات الحالية. |
حماية السلامة |
|
حماية التأريض، حماية قصر الدائرة، حماية الحمل الزائد |
