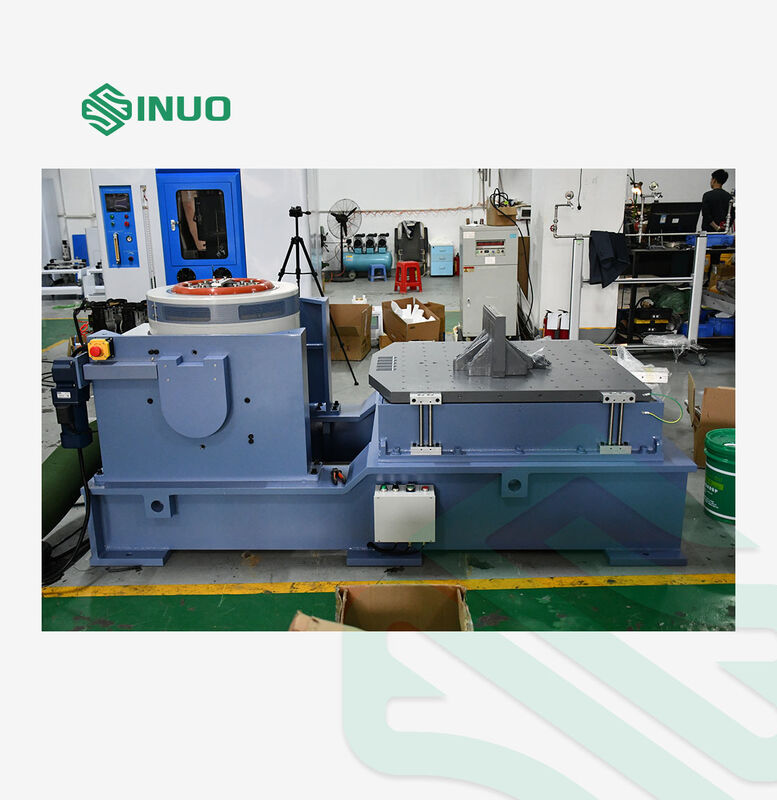

جهاز اختبار الاهتزاز عالي الطاقة 11KN - محاكاة جيبية كاملة وعشوائية وصدمات

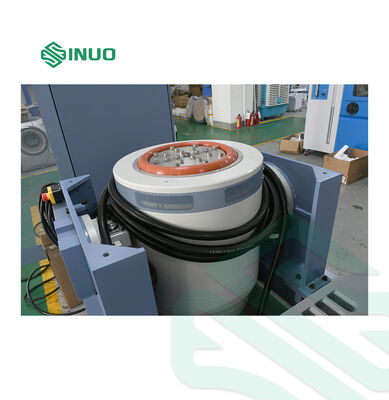

أ11S24 معايير مولد الإثارة الكهرومغناطيسية

القوة القصوى للإثارة الجوفية

1100 ألفذروة g.f (11KN)

أقصى قوة إثارة عشوائية

1100 ألفg.f rms (11KN)

قوة الإثارة القصوى للصدمة

2200kg.f القمة (22KN)

نطاق التردد

1‬‬3300 هرتز

الحد الأقصى للنزوح

51 mm p-p

السرعة القصوى

2m/s

الحد الأقصى للتسارع

100G ((980 متر/ثانية²)

تردد الرنين من الدرجة الأولى

3100 هرتز ± 5 ٪

فعالةالحمل

300 كيلوغرام

تردد عزل الاهتزاز

2.5 هرتز

قطر الملف المتحرك

ف240 ملم

وزن الملفات المتحركة

10كيلوغرام

المسمار على الطاولة

16×M10

تسرب تدفق

<10 غاوس

اللحظة الغريبة المسموح بها

300N·م

حجم المعدات

920Lmmx740Dmmx785mm (بدون جدول التوسع)

وزن المعدات

حوالي 1100كيلوغرام(بدون طاولة زلقة أفقية)

LA12مكبر طاقة التبديل الرقمي K

الطاقة الخارجة

12KVA

الجهد الخارجي

100V

تيار الخروج

100أ

كفاءة مكبر

≥ 90%

تردد التحول

116 كيلو هرتز

نسبة الإشارة إلى الضوضاء (SNR)

≥ 65 ديسيبل

مستوى الضوضاء

≤ 70 ديسيبل

حجم المضخم

910Lmmx610Dmmx1150هـملم

نظام حماية الخدمة

الوظيفة

درجة الحرارة، ضغط الرياح، الزيادة في التشغيل، الزيادة في الجهد، الزيادة في التيار، الضغط الدخلي المنخفض، الخطأ الخارجي، إمدادات الطاقة التحكمية، الخطأ المنطقي، فقدان مرحلة الإدخال

جهاز تحكم الاهتزاز الرقمي VCSusb-2

تكوين الأجهزة

قنوات دخول متزامنة، قناة خروجا واحدة

الصدمة العشوائية الكلاسيكية

حاسوب التحكم

كمبيوتر من العلامة التجارية مع شاشة LCD 17 بوصة ، لوحة مفاتيح وفرشاة بصرية

البرمجيات

مع واجهة تشغيل ثنائية اللغة (الصينية / الإنجليزية) ، فإنه يدعم تحليل مجال الزمن ومجال التردد، ومراقبة مصدر الإشارة، وتحليل مسح الجذع، وأكثر من ذلك.يمكن أن تولد تقارير اختبار WORD تلقائيًا، وتتضمن وظائف لعرض الإشارة / البيانات ، والتخزين ، وتكوين معايير الاختبار ، وتحليل البيانات.

مستشعر التسارع LTE C04A07

نطاق التردد: 1-8000هرتز

الحساسية:30٪/غ

نطاق الحرارة: -40 - 160 درجة مئوية

VT60 طاولة التمدد الرأسي

المواد

الألومنيوم/سبيكة المغنيسيوم، الصلبة على السطح

حجم الطاولة

600ملم × 600ملم

فتحة ثابتة

غطاء المسمار من الفولاذ المقاوم للصدأ M8 ، متين ومقاوم للارتداء

يوالتردد

الجانب الأيمن:2000 هرتز: عشوائي: 2000 هرتز

الوزن

حول45كيلوغرام

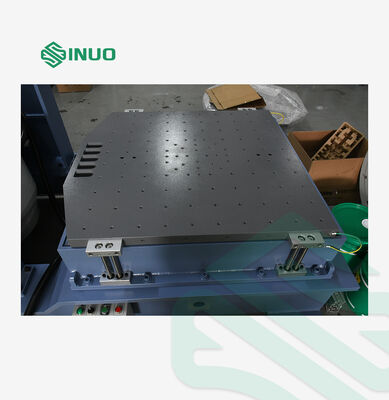

HG60 طاولة الزيت الأفقية

المواد

الألومنيوم/سبيكة المغنيسيوم، الصلبة على السطح

حجم الطاولة

600ملم × 600ملم

فتحة ثابتة

غطاء المسمار من الفولاذ المقاوم للصدأ M8 ، متين ومقاوم للارتداء

يوالتردد

الجانب الأيمن:2000 هرتز: عشوائي: 2000 هرتز

الوزن

حول57كيلوغرام

ب402S مروحة التبريد ((بما في ذلك الصوت)

قوة المروحة

4KW

معدل تدفق المروحة

40.8م3/دقيقة

ضغط المروحة

0.049kgf/cm2

متطلبات الكهرباء

إمدادات الطاقة

التكييفثلاث مراحل 380 فولت/50 هرتز25 KVA

الهواء المضغوط

0.6Mpa

مقاومة الأرض

≤4Ω
