| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN551-408L1000A |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

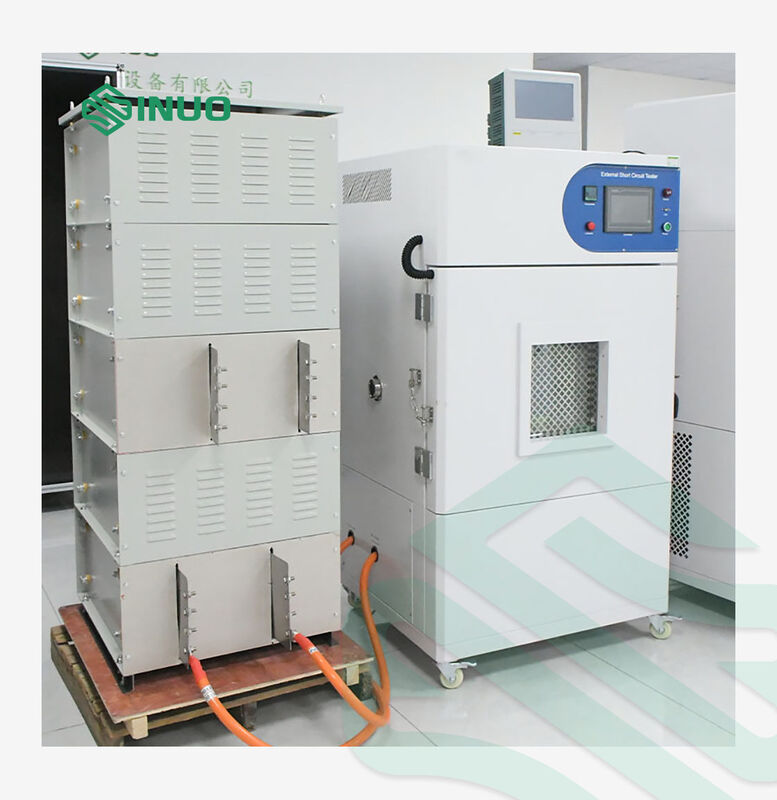

تم تصميم اختبار الدائرة القصيرة الخارجي المسيطر على درجة الحرارة لاختبار سلامة بطارية الليثيوم واختبار سوء استخدام خلايا البطارية واختبار الدائرة القصيرة الخارجية.
مع الحد الأقصى لتيار الحمل من 1000A، 20mΩ المقاومة المدمجة و ≤5μs وقت استجابة DC، ويوفر النظام بيئة اختبار اتصال قصير عالية التيار المسيطر عليها ويمكن تكرارها.
الغرفة المتكاملة لسيطرة درجة الحرارة، مراقبة درجة حرارة سطح البطارية، التحكم الآلي PLC،تصنعها المختبرات المناسبة للبحث والتطوير في البطارية، مختبرات اختبار السلامة وتطبيقات مراقبة الجودة.
أنها تتوافق مع معيار UN38.3 الفقرة 4.5 اختبار T.5، UL 1642 ، IEC 62619: 2017 الفقرة 7.2.1، IEC62133-1:2017 الفقرة 7.3.2 ، IEC62133-2:2017 الفقرة 7.3.1 و 73.2 ، IEC62133: 2014 الفقرة 7.3.2,8.3.1، 8.3.2، IEC60086-4 الفقرة 6.5.1، IEC60086-4 الفقرة 6.5.8 6.5.9 ، وهكذا
الأداء الأساسي:
متطلبات الاختبار والخطوات:
المعلمات التقنية:
| الاسم | المعلمات | |
|---|---|---|
| النموذج | SN551-408L1000A | |
| الحد الأقصى لتيار الحمل | 1000A | |
| وقت استجابة التيار المتردد | ≤5μs | |
| المقاومة المدمجة | 20mΩ | |
| حجم الغرفة الداخلية | W700 * 700H * D600mm | |
| طريقة التحكم | PLC وشاشة اللمس | |
| مادة الصندوق الداخلي | الفولاذ المقاوم للصدأ | |
| شريط الختم | السيليكون المقاوم للتآكل | |
| تحكم درجة الحرارة |
درجة الحرارة العادية RT + 10 °C ~ 100 °C (يمكن تعيينها مسبقًا) معدل ارتفاع درجة الحرارة 3±1°C/min إعداد درجة الحرارة 0.5°C توحيد درجة الحرارة: ± 2°C |
|
| حالة توقف الاختبار |
1) انخفضت درجة حرارة البطارية إلى 20% أقل من ذروتها 2) زمن الدورة القصيرة |
|

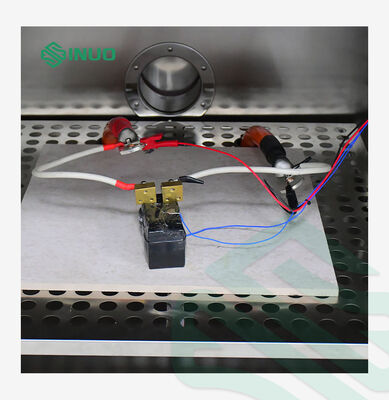

| درجة حرارة سطح البطارية | يمكن مراقبة تغيرات درجة الحرارة أثناء اختبار سطح البطارية | |
| تصميم أمان لوحة التحكم | لوحة التحكم المدمجة، وشاشة اللمس والأزرار لن يتم الضغط عن طريق الخطأ أو تصادم من قبل الأجسام الخارجية أو الجسم. | |

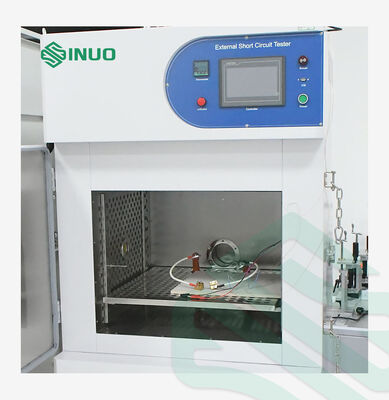

| نوافذ زجاجية متشددة | يتم تجهيز باب غرفة الاختبار بنوافذ زجاجية مزدوجة الطبقة المقاومة 300*300 ملم، والتي يمكن أن تلاحظ بوضوح ظروف الاختبار في غرفة الاختبار. | |
| تصميم الجزء السفلي | هناك 4 عجلات عالمية لسهولة الحركة والنقل. وهي مجهزة أيضًا بـ 4 أكواب قدم لتحديد المواقع والمعدات المريحة. | |
| تصميم الإضاءة ضد الانفجار | تم تصميم الباب بأضواء LED مضادة للانفجار عالية الوضوح لإضاءة كامل مساحة الاختبار. | |
| قناة الاستحواذ الحالية | قناة واحدة | |
| نطاق التجميع الحالي | 0-1000A DC؛ | |
| دقة الاستحواذ الحالية | ± 0.5% F.S | |
| معدل الاستحواذ الحالي | 1 مرة/س | |
| قناة اكتساب الجهد | قناة واحدة | |
| نطاق جمع الجهد | 0 ¥ 100 فولت | |
| دقة اكتساب الجهد | ± 0.2% FS | |
| معدل اكتساب الجهد | 1 مرة/س | |
| قناة اكتساب الحرارة | قناة واحدة | |
| نطاق جمع درجة الحرارة | NT1معدل الحرارة | |
| دقة جمع الحرارة | ± 2°C | |
| معدل اكتساب الحرارة | 1 وقت/س | |
| قناة جمع درجة حرارة سطح البطارية |
قنوات 2 -20-800 درجة مئوية |
|
| الدائرة القصيرة للتحكم عن بعد | يمكن تحقيق التحكم عن بعد في اختبار الدائرة القصيرة | |
| الأبعاد الخارجية للغرفة | ما يقرب من W950 X D950 X H1700mm (تحت ضوء التصميم) | |
| وزن الغرفة | حوالي 300 كجم | |
| الجهد والتردد | التيار المتردد 220 فولت، 50 هرتز | |
| الطاقة الكلية | 3 كيلوواط | |
| جهاز مراقبة | ||
|
|
|
|
| التحكم في واجهة الإنسان والآلة |
يتم استخدام PLC للتحكم في إجراء الاختبار بأكمله ؛ يمكن عرض شاشة اللمس ويمكن تعديل معايير التحكم عن طريق اللمس.يمكن نسخ جميع بيانات الاختبار وشاشة الاختبار من خلال محرك أقراص فلاش USB. تنسيق البيانات هو CSV وتنسيق الصورة هو JPG. PLC: مقدمة
(1) جهاز تحكم قابل للبرمجة الدقيقة (2) ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة ذاكرة (3) أعلى مستوى في الصناعة من معالجة عالية السرعة 0.065μS / تعليمات أساسية (4) مقياس التحكم: 16 ~ 384 (بما في ذلك CC-LINK I / O) نقاط (5) وظيفة تحديد المواقع المستقلة المدمجة في ثلاث محاور 100kHz (نوع مخرج الترانزستور) (6) يمكن توصيل محول قوي وسهل الاستخدام إلى الجانب الأيسر من الوحدة الأساسية شاشة لمسة
(1) شاشة: 7 بوصة TFT (2) الدقة: 800*480 نقطة (3) السطوع: 300 (4) نسبة التباين: 500:1 (5) نوع الإضاءة الخلفية: LED (6) عمر الضوء الخلفي: أكثر من 30،000 ساعة (7) اللون: 16.7M (8) زاوية عرض شاشة LCD (T/B/L/R): 70/50/70/70 |
|
| التكوين الرئيسي |
1التحكم تحكم شاشة اللمس PLC + 2نظام التدفئة سلك التدفئة السيراميكي يولد الحرارة ويجبر على تداول الهواء الأفقي من خلال عجلة الرياح لمحرك الدورة. يصل الهواء الساخن إلى التكافل أثناء الدورة.لديها حماية من زيادة درجة الحرارة ووظيفة إيقاف التشغيل التلقائي عند زيادة الحمل. 3: الوظائف المساعدة تشمل النوافذ الزجاجية المرئية المقاومة للانفجار؛ الإضاءة؛ مخرج الدخان؛ تخفيف الضغط وقابلة للانفجار؛ ووظائف تحريك وتثبيت المعدات. |
|
|
ظروف إمدادات الطاقة إمدادات الطاقة السعة الحد الأقصى للتيار التبديل |
AC220V أحادي المرحلة سلكين + سلك الأرض الوقائي نطاق تقلبات الجهد المسموح به: AC (220±20) V نطاق تقلبات التردد المسموح به: (50±0.5) هرتز حوالي 3.0 كيلوواط 16A 25A |
|
| وظيفة إخراج الدخان |
يتم تثبيت مدفوع نفايات دخان قوي تحت ضغط سلبي على الجزء العلوي من صندوق الاختبار: حجم نفايات الدخان هو 2.2m3 / min. أنبوب العادم من المنفخ هو في الجزء العلوي الخلفي من الصندوق الخارجي: أنبوب العادم من الفولاذ المقاوم للصدأ SUS201 هو مباشرة φ60mm. |
|
| السلامة و مقاومة الانفجارات | الباب مجهز بزجاج مضاد للانفجار المقاوم للإنفجار و شبكة من الفولاذ المقاوم للإنفجار. | |
| يتم لحام الأضلاع المعززة داخل الباب لجعل الباب أقوى وزيادة القوة. | ||
| يستخدم قفل باب المفصل الخارجي إكسسوارات قياسية عالية القوة. إنه آمن وسهل التثبيت واستبداله. | ||
