| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN2206T |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

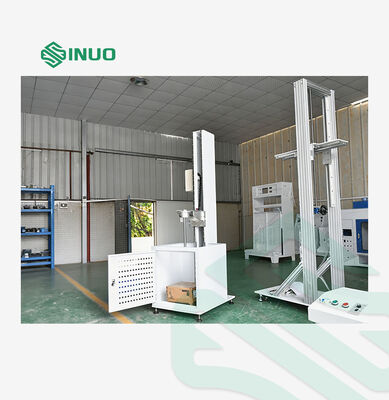

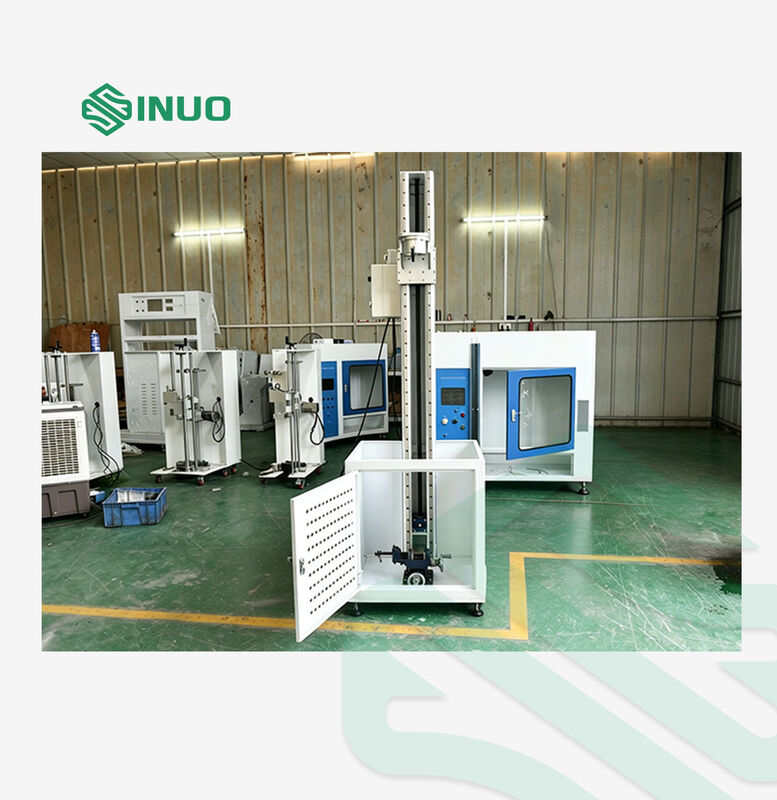

جهاز اختبار الصدمة العمودية SN2206T مصمم لتقييم مقاومة الصدمة الخارجية للأنابيب البلاستيكية الحرارية وفقًا لمعيار ISO3127.يستخدم طريقة تأثير الوزن الساقط الرأسي لتقييم قوة الأنبوب ودائمته في ظل ظروف التأثير المفاجئ.
مجهزة بنظام رفع كهربائي، آلية إطلاق الكهرومغناطيسية، وX / Y التركيب القابل للتعديل، يوفر الجهاز الاختبار وضع الاصطدام الدقيق، والتشغيل السهل،ونتائج الاختبار المتكررة لمصنعي الأنابيب البلاستيكية، المختبرات، ومؤسسات فحص الجودة.
يستخدم الجهاز الاختبار طريقة الاصطدام في السقوط الحر، حيث يحول الطاقة المحتملة للجاذبية إلى طاقة الاصطدام لتطبيق قوة تأثير خاضعة للرقابة على عينة الأنابيب.
مصممة وفقًا لمتطلبات ISO3127 ، مناسبة لتقييم مقاومة الأثر الخارجي للأنابيب البلاستيكية الحرارية.
يسمح الجهاز المتكامل القابل للتعديل X/Y للمشغلين بتعيين مواقع اصطدام مختلفة وفقًا لمتطلبات العينة.
يسمح نظام الرفع الكهربائي بتعديل ارتفاع السقوط بسرعة ودقة بدقة تحديد الموقع من ± 1 ملم.
يضمن الإطار الصلب للصفائح المعدنية مع لوحة قاعدة مقوية التشغيل المستقر أثناء اختبار الصدمة.
جهاز اختبار الصدمة العمودية SN2206T مناسب:
| مجال التطبيق | الغرض من الاختبار |
|---|---|
| تصنيع الأنابيب البلاستيكية | مراقبة الجودة وتفتيش الإنتاج |
| أبحاث مواد الأنابيب | تقييم الأداء الميكانيكي |
| مختبرات الاختبار | اختبار الامتثال القياسي |
| منظمات التصديق | التحقق من مقاومة الأثر الخارجي |
| مراكز البحث والتطوير | تطوير المنتجات وتحسينها |
وفقًا لطريقة تأثير الوزن الساقط العمودي ، يتم رفع عنصر التأثير إلى ارتفاع محدد وإطلاقه بواسطة آلية كهرومغناطيسية.يقع وزن الاصطدام عموديا ويضرب عينة الأنابيب.
يتم التحكم في طاقة الاصطدام الناتجة عن ارتفاع السقوط وكتلة الاصطدام، مما يسمح بتقييم مقاومة العينة ضد الاصطدام الميكانيكي الخارجي.
| نطاق العينات، التطبيق، المبدأ، الهيكل وبيئة التشغيل | |
| عينة الاختبار والحد | أنابيب بلاستيكية حرارية |
| الغرض من الاختبار | تستخدم لتقييم مقاومة الأنابيب الحرارية ضد تأثير السقوط الحر، وتقييم أداء سلامة المنتج ودرجة القوة. |
| مبدأ الاختبار | وفقًا لطريقة الاختبار Ehc: تأثير الوزن في السقوط الرأسي. يتم إطلاق عنصر الاصطدام من ارتفاع محدد ويسقط بحرية في الاتجاه الرأسي لضرب العينة.من خلال تحويل الطاقة المحتملة للجاذبية إلى الطاقة الحركية، يتم تحقيق اختبار الاصطدام على العينة. |
| هيكل المعدات وخصائصها | هيكل الإطار من نوع الرافعة؛ نظام رفع كهربائي؛ عنصر تأثير يتم إطلاقه بواسطة المغناطيس الكهربائي؛ ارتفاع تأثير يتم ضبطه من خلال آلية رفع كهربائية وموضع الميزان.يمكن تعديل نقطة الاصطدام عن طريق تحريك الجهاز على طول محاور X / Y. |
| مواصفات الأداء | |
| تأثير الطاقة | 2J ((2N.m) |
| عنصر الاصطدام ((الكتلة المكافئة)) | نوع D25، المصنوعة وفقا للأبعاد الموضحة في الشكل القياسي 1 (أ) ؛ كتلة 500 غرام أو 400 غرام مخصصة |

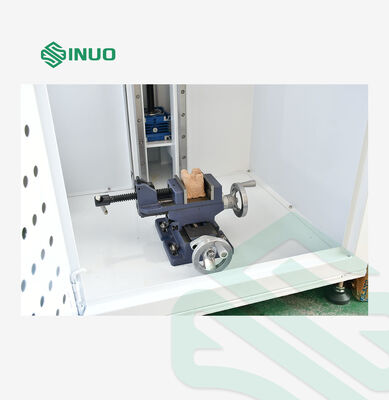

| نقطة التأثير | مجهزة بمشبك صناعي قابل للتعديل على محور X/Y مع هيكل عقد على شكل حرف V ، مناسب لمواقف الصدمة المختلفة للعينات |
| دعم العينات | لوحة دعم على شكل V 120 درجة، بطول أكبر من 200 مم |
| ارتفاع السقوط | 0~1000 ملم، قابلة للتعديل الكهربائي؛ دقة ±1 ملم؛ ارتفاع افتراضي 400 ملم |

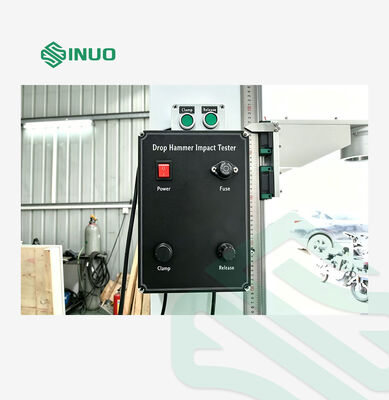

| طريقة الإفراج | مغناطيس كهربائي |
| طريقة نقطة إلى نقطة |
محاذاة الأشعة تحت الحمراء. قبل الاختبار ، قم بتثبيت كاميرا الليزر على جهاز الإفراج لتحقيق المحاذاة. بعد المحاذاة ، قم بإزالة الكاميرا وتثبيت عنصر الاصطدام للاختبار.
|
| تثبيت الأجهزة | محاور X/Y: 0 ± 75 ملم قابلة للتعديل |
| وظيفة مكافحة الأثر الثانوي | الملحقات الاختيارية |
| هيكل الإطار | الإطار الموحد من صفيحة المعدن، والصفيحة الأساسية المقاومة للحمل المضغوطة، والعجلات المتحركة |
| الميزة | الوصف |
|---|---|
| دقة الاختبار العالية | يضمن التحكم الدقيق في ارتفاع الاصطدام وموقف الاصطدام نتائج الاختبار المتكررة |
| عملية سهلة | الرفع الكهربائي والإطلاق الكهرومغناطيسي يسهل إجراءات اختبار المختبر |
| التوافق على نطاق واسع | مناسبة لتقييمات مختلفة لمقاومة تأثير أنابيب البلاستيك الحرارية |
| الهيكل المستقر | تصميم الإطار الثقيل يقلل من الاهتزاز أثناء الاختبار |
| إعدادات قابلة للتخصيص | عناصر الاصطدام الاختيارية ووظائف مكافحة الاصطدام الثانوي المتاحة |
