| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN555C |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

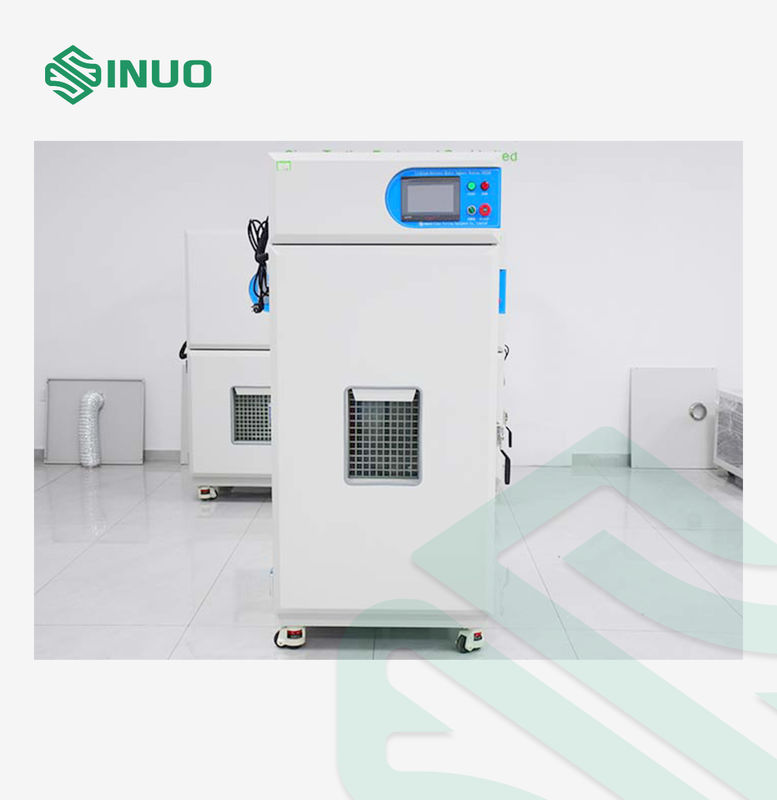

صممت آلة اختبار انفجار خلايا البطارية IEC 62133 لتقييم مقاومة الضغط وقوة الانفجار وأداء الختم لخلايا بطارية الليثيوم.
يستخدم أساسًا في خلايا القشرة الألومنيومية الزجاجية ، وخلايا الكيس ، وألواح غطاء البطارية ، والهياكل الختامية المطاومة لتحديد ضغط الانفجار ، وأداء التسرب ، ومتانة الضغط.
النظام يدمج اختبار ضغط الانفجار، الكشف عن التسرب، واختبارات ضغط الاحتفاظ في منصة واحدة. مع قياس ضغط عالي الدقة،والحماية ضد الانفجار، يتم تطبيقه على نطاق واسع في مصانع بطاريات السيارات الكهربائية ومختبرات البحث والتطوير للبطاريات الليثيومية ومراكز اختبار الطرف الثالث.
ويتوافق المعدات مع متطلبات سلامة البطارية بما في ذلك IEC 62133 ، وتدعم تكوينات متعددة القنوات والضغط العالي المخصصة.
| المعلم | المواصفات |
|---|---|
| نموذج المنتج | SN555C ؛ يدعم إصدارات متعددة القنوات والضغط العالي المخصصة |
| كائنات الاختبار | خلايا البطارية ذات القشرة الألومنيومية المربعة (18650/21700 / حزمة ناعمة مخصصة) ، لوحات غطاء خلايا البطارية ومجموعات الخياطة المطاطية |
| عدد القنوات | قناة واحدة (قياسية) ؛ اختياري اختبار موازي 3/5/8/10 قناة متاح |
| نطاق الضغط | 0.035 MPa3 MPa (القياسية) ؛ إصدارات عالية الضغط المخصصة متاحة: 5 MPa/10 MPa |
| دقة الضغط | ± 0.1% FS؛ الدقة: 0.1 kPa (0.0001 MPa) |
| طريقة تنظيم الضغط | نظام التحكم بالضغط بالكهرباء (القياسية) / نظام التحكم بالضغط الميكانيكي (اختياري) |
| معدل ارتفاع الضغط | 0.01 ∙ 0.5 مبا/ثانية قابلة للتعديل (عادة: 0.03 مبا/ثانية) |
| نطاق توقيت | 0999.9 ث (0 = الاحتفاظ المستمر) ، دقة ±0.1 ث |
| وقت الإيقاف | 0999.9 ثانية قابلة للتعديل (على سبيل المثال، 20 ثانية/60 ثانية) |
| وضع الاختبار | الوصف |
|---|---|
| اختبار الانفجار | تطبيق زيادة في الضغط بمعدل ثابت حتى تنفجر الخلية؛ سجل ضغط الانفجار، ضغط الذروة، ووقت الانفجار. |
| اختبار التسرب | يحافظ على ضغط ثابت ويرصد انخفاض الضغط لتحديد معدل التسرب (Pass: ≤50 Pa/s). |
| اختبار الاحتفاظ بالضغط | يحافظ على ضغط ثابت (على سبيل المثال، 1.2 MPa) لمدة محددة للتحقق من مقاومة الضغط على المدى الطويل. |
| المعلم | المواصفات |
|---|---|
| نظام التحكم | شاشة تعمل باللمس للتحكم الصناعي 19 بوصة + PLC ، نظام قائم على Windows ، يدعم العمليات اليدوية والأتوماتيكية على حد سواء |
| اكتساب البيانات | تسجيل في الوقت الحقيقي للوجهة العرضية للضغط المنحنى الزمني، وضغط ذروة الانفجار، ومعدل التسرب؛ معدل أخذ العينات: 100 هرتز |
| تصدير البيانات | واجهة USB / الشبكة ؛ يدعم تقارير Excel / CSV / PDF ، ويمكن تتبع البيانات ودمج MES |
| واجهة الاتصال | RS485/RJ45 (المعيار) ، RS232 (اختياري) ؛ الإدخال / الإخراج: 6 مدخلات / 6 مخرجات |
| المعلم | المواصفات |
|---|---|

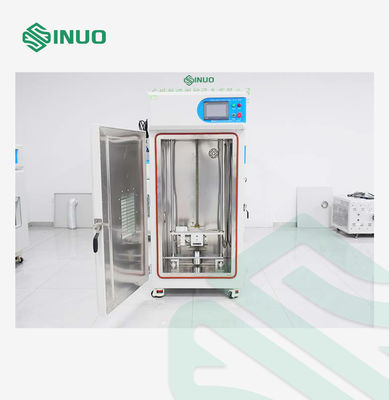

| الحماية من الانفجار | نافذة مراقبة زجاجية مضادة للرصاص مغلقة بالكامل، و غطاء مضاد للانفجارات، وصمام تخفيف الضغط العالي، و جهاز إنذار الدخان |
| مادة الهيكل | 1.5 ملم من الفولاذ المطاط البارد مع غطاء مسحوق؛ التصميم الداخلي من 304 الفولاذ المقاوم للصدأ مقاوم للتآكل وسهل التنظيف |

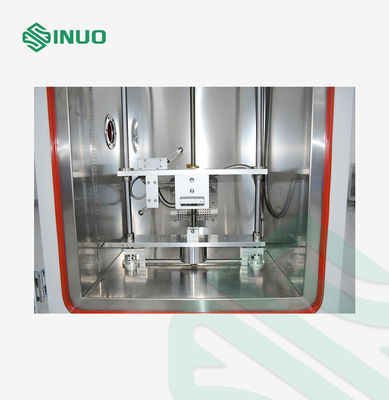

| الأجهزة | مصباح الخلية سريع الإفراج ، متوافق مع أحجام الخلايا 100 × 300 مم ، مع تصميم تحديد الموقع المضاد للضرر |
| إمدادات الطاقة | التيار المتردد 220 فولت ± 10 ٪ / 50 هرتز ، طاقة تصنيفية: 2 كيلوواط ؛ نطاق طاقة الدخول الواسع: 110 ٪ 240 فولت (متوفرة اختياريًا) |

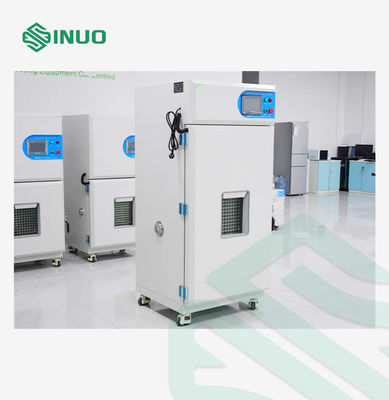

| الأبعاد/الوزن | W800 × D600 × H1200 ملم؛ حوالي 250 كجم (نموذج قياسي من قناة واحدة) |
| التكوين | النموذج القياسي (SN555B) | نموذج متعدد القنوات (3 ∼ 10 قنوات) | النموذج المخصص للضغط العالي SN555C (510 MPa) |
|---|---|---|---|
| عدد القنوات | قناة 1 | 3/5/8/10 القنوات | قناة 1 |
| نطاق الضغط | 0 ≈ 3MPa | 0 ≈ 3MPa | 0 ¥5MPa/10MPa |
| أنماط الاختبار | انفجار + تسرب | انفجار + تسرب | انفجار + تسرب |
| طريقة التحكم | جهاز التحكم الصناعي الشاشة اللمسية + PLC | جهاز التحكم الصناعي الشاشة اللمسية + PLC | جهاز التحكم الصناعي الشاشة اللمسية + PLC |
| حماية السلامة | غرفة مضادة للانفجار + صمام الإغاثة | غرفة مضادة للانفجار + صمام الإغاثة | غرفة مضادة للانفجار المقوية + صمامات الإغاثة المزدوجة |
