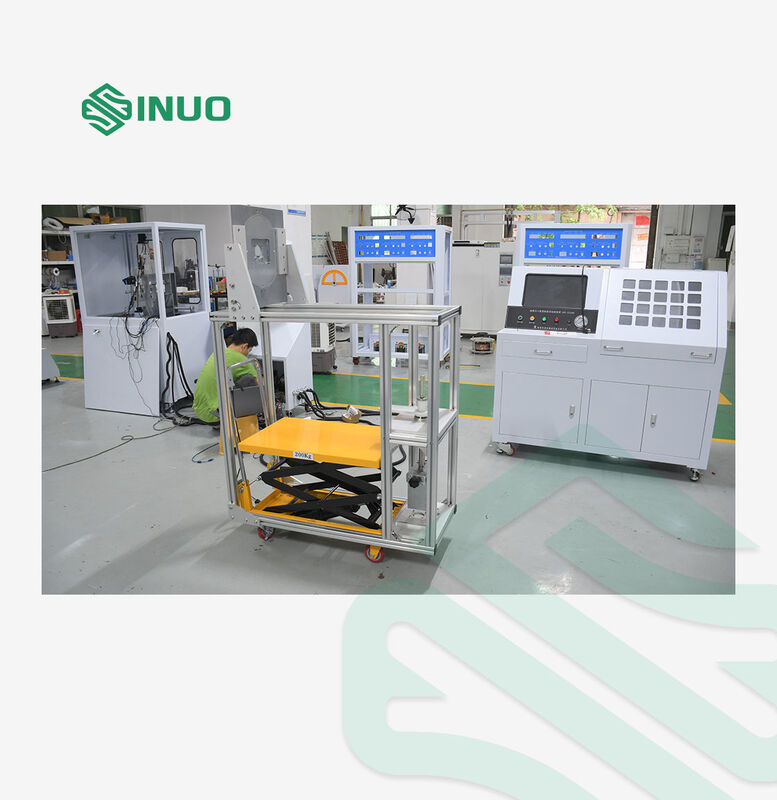

أجهزة اختبار الحمل الميكانيكي لجهاز توصيل الشحن IEC 62196-1 EV

تقييد عينة الاختبار:موصلات الشحن

الغرض من الاختبار:يجب أن يكون موصل الشحن مصممًا لسهولة إدخال مسدس الشحن وإزالته، ويجب أن يمنع البندقية من الانفصال عن المقبس في ظل التشغيل العادي. يتحقق هذا الاختبار مما إذا كانت القوة القصوى المطلوبة لسحب مسدس الشحن من المقبس متوافقة مع الحدود القياسية المحددة.

مبدأ الاختبار:الحد الأقصى لقوة سحب المقبس: قم بتطبيق القوة الإجمالية المجمعة من الأوزان القياسية المحددة (الأوزان الرئيسية، والأوزان الإضافية، والخطافات وتركيبات التثبيت) ومجموعة قابس الاختبار على قابس الاختبار؛ يجب فصل القابس عن المقبس.

بيئة التشغيل:درجة حرارة التشغيل: 5-35 درجة مئوية؛ الرطوبة: 30%-90% رطوبة نسبية

محطة الاختبار	محطة واحدة

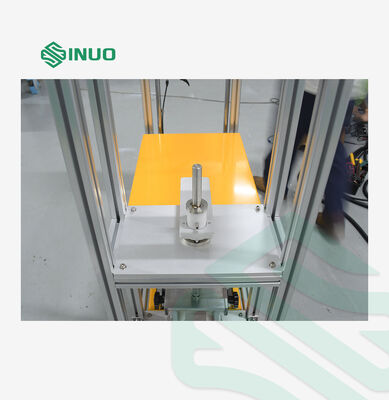

تكوين المقياس	مصنوعة من الفولاذ S136. يتم تصنيع مقياس الدبوس وفقًا لأدنى بُعد قياسي مع تفاوت +0.01 / 0 مم، وتفاوت التباعد المركزي ±0.05 مم، وخشونة السطح Ra 0.8 ميكرومتر. المقياس هو ملحق اختياري.
عناصر الاختبار	7.11.8: اختبار الحمل الميكانيكي لموصلات الشحن / البند 14.1.6 (IEC 62196) 7.15.1.1: اختبار جهاز القفل / البند 14.1.5 (IEC 62196) 7.17.1 د) ه) و): اختبار قوة السحب / البند 14.1.5 (IEC 62196)
المعلمات التقنية الرئيسية لاختبار الحمل الميكانيكي لموصل الشحن
مخطط إعداد الاختبار

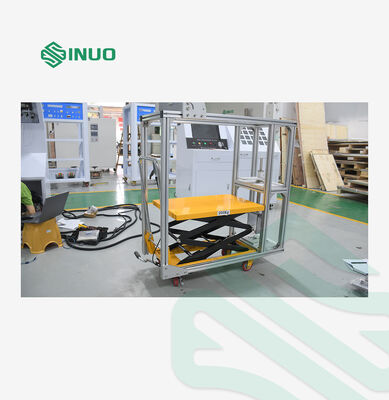

مدة القابضة	60 ثانية. يتم تحقيق ذلك بواسطة أسطوانة هيدروليكية تقود الدرج لرفع الأثقال؛ التحكم بالوقت يدوياً.

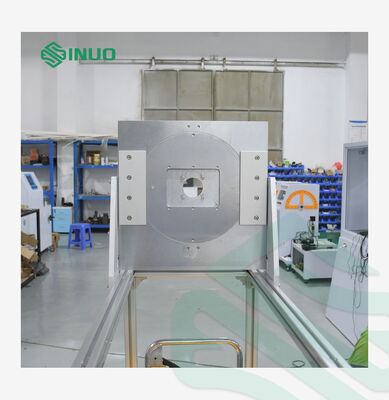

دورات الاختبار	4 مرات، اختبار واحد في كل فاصل 90 درجة حول المحور الأفقي، التشغيل اليدوي.
تكوين وزن الحمل الميكانيكي	165N: قطعة واحدة بوزن رئيسي 148.5N + قطعة واحدة بوزن إضافي 16.5N 300N: قطعة واحدة بوزن رئيسي 270N + قطعة واحدة بوزن إضافي 30N 440N: قطعة واحدة بوزن رئيسي 396N + قطعة واحدة بوزن إضافي 44N 660N: قطعة واحدة بوزن رئيسي 594N + قطعة واحدة بوزن إضافي 66N 750N: قطعة واحدة بوزن رئيسي 675N + قطعة واحدة بوزن إضافي 75N ملاحظة: وزن الأوزان الرئيسية يشمل كتلة الخطاف؛ يتم تحقيق قوة الحمل المستهدفة من خلال التراص والجمع بين الأوزان المختلفة.
المعلمات التقنية الرئيسية لاختبار جهاز الإغلاق
مخطط إعداد الاختبار
اختبار عقد الوقت	60 ثانية. يتم رفع الأوزان وإنزالها بواسطة صينية تعمل بأسطوانة هيدروليكية؛ يتم التحكم في الوقت يدويًا.
اختيار تحميل الاختبار	الرجوع إلى الجدول 7
متطلبات الاختبار	يجب أن يتم إلغاء قفل جهاز الإغلاق أثناء الاختبار.
تكوين وزن قوة السحب	مسدس شحن التيار المتردد: 100N (90N + 10N) مسدس شحن تيار مستمر: 140N (126N + 14N)

• الامتثال الكامل للمعيار IEC 62196
  يدعم قوة السحب وجهاز الإغلاق واختبارات الحمل الميكانيكي؛ بيانات الاختبار مقبولة من قبل SGS/TÜV للحصول على الشهادة العالمية.
• حل اختبار التيار المتردد/المستمر الكل في واحد
  تغطي المحطة الواحدة مسدسات الشحن التي تعمل بالتيار المتردد والتيار المستمر بأوزان متعددة النطاق (100 نيوتن - 750 نيوتن)، مما يقلل تكاليف المعدات الإضافية ومساحة المختبر.
• مقياس S136 اختياري عالي الدقة
  يضمن مقياس الدبوس الفولاذي المقاوم للصدأ S136 مع التسامح المحكم نتائج اختبار دقيقة وقابلة للتكرار.
• عملية يدوية سهلة ومستقرة
  رفع الأثقال الهيدروليكي مع وقت تثبيت قابل للتعديل لمدة 60 ثانية؛ اختبار أفقي بأربعة اتجاهات بزاوية 90 درجة، مدعومًا بأدلة التشغيل وتوجيه الفيديو عن بعد.
• قدرة واسعة على التكيف مع ظروف العمل
  أداء مستقر عند 5-35 درجة مئوية، 30%-90% رطوبة نسبية؛ لا حاجة إلى طاقة إضافية لتحميل الوزن.
