| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1008B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

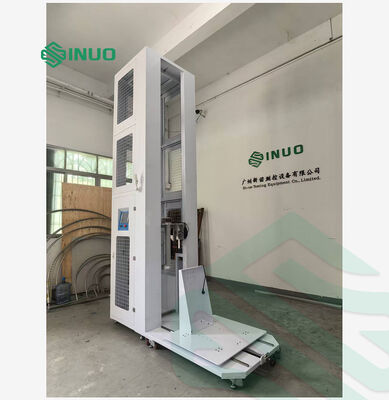

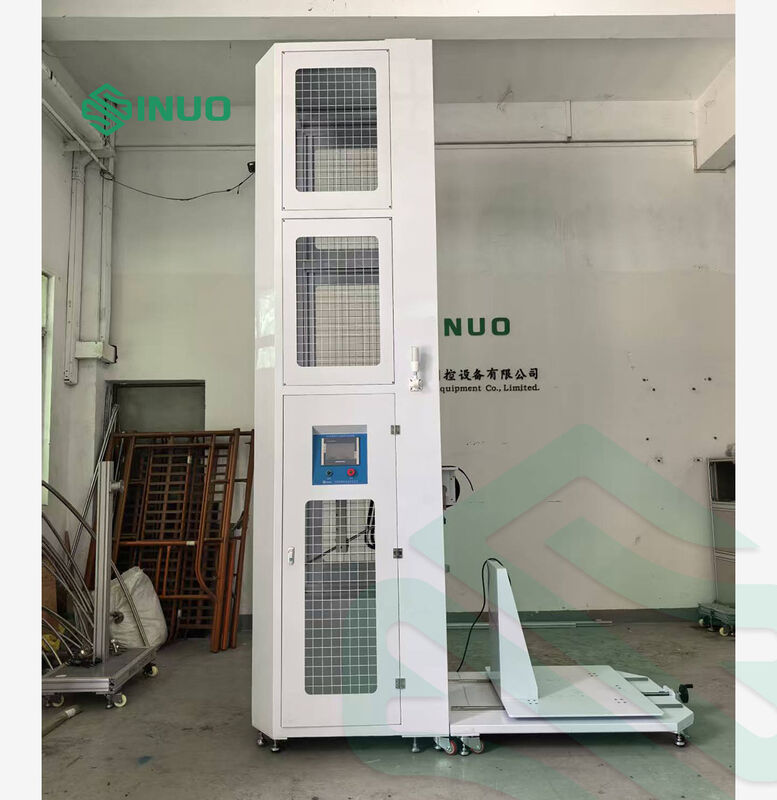

جهاز اختبار تأثير مهبل كومة الشحن هذا تم تطويره خصيصًا لإجراء اختبارات قوة ميكانيكية على كومة شحن المركبات الكهربائية وخزانات توزيع الطاقة.يدعم وضعين اختبار تأثير قياسيتأثير المِنديل وتأثير المطرقة العمودية من خلال تحويل الطاقة المحتملة للجاذبية إلى طاقة حركيةيحاكي بدقة تأثيرات الاصطدام الميكانيكي الخارجي على غطاء المعداتمجهزة بواجهة تشغيل لمسة بديهية ووظيفة مكافحة الاصطدام الثانوية الموثوق بها ، تقدم الآلة مستقرًا ،نتائج الاختبار المتكررة للتحقق من متانة البنية لمجموعة شحن EV.
1.IEC 61851-1:2017 نظام الشحن الموصل للسيارات الكهربائية جزء 1: المتطلبات العامة ، البند 12.11
2.IEC 60068-2-75:2014 الاختبار البيئي جزء 2-75: الاختبارات اختبار إيه: اختبارات المطرقة
3.IEC 62262:2021 درجات الحماية التي توفرها أغطية المعدات الكهربائية ضد الآثار الميكانيكية الخارجية (رمز IK)
4.IEC 62477-1:2022 متطلبات السلامة لأنظمة ومعدات محولات الطاقة الإلكترونية2.2.4.3
5.IEC 62439-7:2022 شبكات الاتصالات الصناعية شبكات الأتمتة عالية التوافر الجزء 7: بروتوكول الاضافة الحلقية، البند 10.2.701.2
تم تصميم هذه المعدات لإجراء اختبارات القوة الميكانيكية على أكوام شحن المركبات الكهربائية وخزانات توزيع الطاقة لنظم شحن المركبات الكهربائية.
اختبار Eha (تأثير البندول): يتم إطلاق وزن التأثير بحرية من ارتفاع محدد على طول ذراع البندول بطول متر واحد. يضرب العينة أفقياً في أدنى نقطة عمودية.يتم تحويل الطاقة المحتملة للجاذبية إلى طاقة حركية لإكمال اختبار التأثير على العينة.

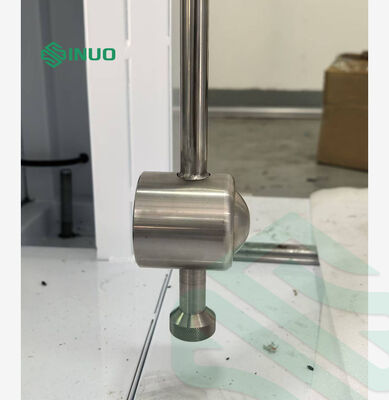

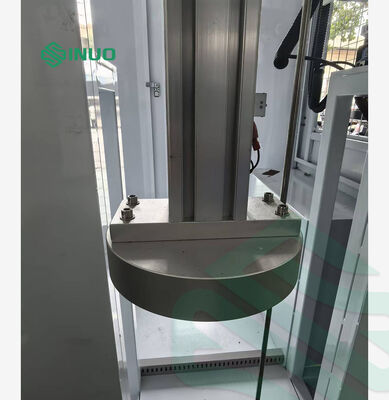

الاختبار Ehc (أثر المطرقة العمودية): يقع وزن الاصطدام عمودياً من الراحة على ارتفاع محدد على طول أنبوب دليل على السطح الأفقي لقطع الاختبار.تحويل الطاقة المحتملة الجاذبية إلى الطاقة الحركية يدرك اختبار تأثير العينة.
مخطط الهيكل على النحو التالي:
| التحكم والتشغيل | يتبنى التحكم في PLC مع تشغيل الشاشة اللمسية. يتم دمج عناصر التحكم في الرفع والإفراج بالكامل على لوحة اللمس ، ويتم دعم التحكم عن بعد بالأشعة تحت الحمراء للتشغيل عن بعد. |
| نطاق عينات الاختبار |
1محطات شحن الكهرباء المترددة المثبتة على الجدار والمثبتة على القاعدة 2.أقطاب شحن للسيارات الكهربائية ذات التيار المستمر من نوع الخزانة الملاحظة: لا يجوز أن يتجاوز عجلة الشحن المثبتة على منصة العينة W × D × H = 1m × 1m × 2.0m ؛ لا يجوز أن يتجاوز ارتفاع عجلات الشحن القائمة على الأرض 2.5m.
|
| عناصر الاختبار |
1اختبار تأثير مطرقة البندول (التأثير الجانبي) 2اختبار تأثير مطرقة السقوط (تأثير السطح) |
| نظام القيادة | يتم تشغيل حركة الرفع بواسطة المحرك + المنخفض ؛ يتم تحرير وزن الاصطدام عن طريق المغناطيس الكهربائي. |
| نظام النقل | المسمار الكروي الدقيق + قاطرة توجيه خطية |
| المعلمات التقنية الرئيسية لهيكل مطرقة البندول | |
| وظيفة منع التأثير الثانوي | مجهزة، تلقائياً تُغلق ذراع البندول المرتد لتجنب الاصطدام الثانوي بالعينات |
| وضع رفع ذراع البندول | مدفوع بالمحرك، يتم إدخال قيمة ارتفاع الهدف عبر الشاشة اللمسية. |
| وضع إطلاق مطرقة البندول | الإطلاق الكهرومغناطيسي بمشغل بلمسة واحدة |
| طاقة تأثير مطرقة البندول |
طاقة الاصطدام 5 J و 20 J (متوافقة مع درجات IK08 و IK10)
|
| الكتلة المكافئة لعنصر تأثير البندول | 1.7 كجم، 5 كجم ± 1٪؛ جنبا إلى جنب مع ذراع البندول للوصول إلى الكتلة المكافئة المحددة. |
| ذراع البندول | أنبوب فولاذي بطول 1000 ملم وقطر خارجي 15.9 ملم (لطاقة تأثير 5 J و 20 J) |
| موقع ارتفاع الاصطدام | ضبط عمودي كهربائي، نطاق السير 300~2000 مم، يتم التحكم به عبر الشاشة اللمسية |
| ارتفاع السقوط |
0 ¥ 500 ملم مع عرض مقياس تدريجي، زاوية تأثير قابلة للتعديل
|
| المعايير الهيكلية الرئيسية للمطرقة | |
| وضع رفع المطرقة | محرك محرك ، إدخال قيمة الارتفاع عبر الشاشة اللمسية |
| وضع إطلاق المطرقة | إطلاق كهرومغناطيسي، إطلاق مفتاح واحد |
| طاقة تأثير مطرقة السقوط |
5 J و 20 J (لدرجات الحماية IK08 و IK10)
|
| الكتلة المكافئة لعنصر تأثير مطرقة السقوط | 1.7 كجم، 5 كجم (تسامح ± 1 ٪) ؛ الكتلة المكافئة لمطرقة السقوط تساوي وزنها الخاص |
| أنبوب دليل | أنبوب دليل واحد لكل 5 J و 20 J مطرقة سقوط |
| لوحة القاعدة | صفيحة أساسية من الفولاذ المقاوم للحمل |
| ارتفاع الصدمة العمودية للعينات | ضبط عمودي كهربائي ، نطاق السير 300 ∼ 2000 مم ، يتم التحكم به على شاشة تعمل باللمس |
| موقع الاصطدام الأفقي للعينة | موقف امتداد آلية مطرقة السقوط قابلة للتعديل لضرب نقاط مختلفة على السطح العلوي للعينة |
| أسقطي المطرقة أسقطي الارتفاع |
0 ¥ 500 ملم، تظهر على الشاشة اللمسية. تعيين ارتفاع الهدف عن طريق أزرار الشاشة اللمسية بعد الاتصال الأول
|
| المعلمات الهيكلية الرئيسية لمنصة العينة | |
| البعد | 1.0 م × 1.2 م متوافق مع عينات تصل إلى 1 م × 1 م |
| لوحة القاعدة | 10 ملم سميكة، مع ثقوب تركيب ملفوفة مرتبة حسب تخطيط العينة |
| أعمدة مستقيمة | صلبات تركيب لتركيب العينة على شكل لوحات خلفية |
| آلية الاتصال السريع وقطع الاتصال | يمكن توصيلها أو فصلها عن إطار الاصطدام. تبقى متصلة للعينات الصغيرة ، منفصلة عن أكوام شحن DC الكبيرة |
| الوظائف |
حماية الحركة الزائدة للمحرك حماية التوقف الطارئ أضواء مؤشرات ثلاثية الألوان: أصفر للوقوف ، أخضر للعمل ، أحمر للإنذار ؛ إشارة الحالة في الوقت الحقيقي ، حماية من التسرب |
| وضع التنقل | يتم تجهيز كل من إطار الاصطدام ومنصة العينة بأقدام دعم ودورات للحركة ، قابلة للقفل لتثبيت على الأرض |
• وضعيات اختبار مزدوجة متكاملة
إنه يجمع بين تأثير المنديل الجانبي وتأثير المطرقة العمودية في آلة واحدة، محاكاة الاصطدامات الحقيقيةتوفير المساحة وتكلفة الشراء.
• طاقة تأثير متوافقة مع المعايير
يدعم 5J و 20J طاقة التأثير مطابقة درجات IK08 و IK10 ، تلبي تماما معايير اختبار IEC. يمكن استخدام بيانات الاختبار مباشرة لتصديق المنتج.
• وظيفة مكافحة الاصطدام الثانوي
يُغلق البندول المتعاقب تلقائيًا بعد ضربة واحدة لتجنب ضربات متكررة على العينات، مما يضمن نتائج اختبار دقيقة ومتكررة.
• التحكم الذكي باللمس بواسطة PLC مع التحكم عن بعد
جميع المعلمات مثل ارتفاع الاصطدام وتأخير الفرامل يتم تعيينها على الشاشة اللمسية. جهاز التحكم عن بعد بالأشعة تحت الحمراء متاح للعمل خارج الموقع أكثر أمانا.حماية المحرك من الإفراط في الحمل والسرب.
• نطاق اختبار واسع القابل للتعديل
يمكن ضبط ارتفاع الاصطدام كهربائياً من 300 ملم إلى 2000 ملم. منصة عينة 1.0 م × 1.2 م تناسب معظم أكوام شحن AC / DC المثبتة على الجدار والقائمة على الأرض.
• هيكل مرن ومستقر
مجهزة بالدوران القابلة للقفل وأقدام الدعم ، يمكن نقل الوحدة بأكملها إلى محطات عمل مختلفة وتثبيتها بقوة أثناء الاختبار.منصة تدعم تفكيك سريع لخزانات الشحن الكبيرة.
• الملحقات القياسية الكاملة
يأتي مع ذراع المِندول القياسية، رؤوس المطرقة المتعددة والأكمام للاختبارات 5J و 20J، جاهزة للاستخدام مباشرة بعد التسليم.
