| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN2117M |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 20 مجموعات شهريا |
يتم استخدام معدات الاختبار هذه لتقييم العمر الكهربائي وقدرة التشغيل/الكسر لمفاتيح التحكم في المحرك والمكونات ذات الصلة. إنه يحاكي الأحمال الحثية المقاومة للمحرك لاختبار الملحقات من حيث التصاق التلامس، والتآكل المفرط، وتلف التعب الكهربائي، مع التحكم PLC وشاشة تعمل باللمس مقاس 7 بوصة لسهولة التشغيل.
تدعم المعدات التيارات النبضية التي تصل إلى 180 أمبير والتيارات المقدرة حتى 30 أمبير، مع مخرج 250 فولت/127 فولت قابل للتحويل وعدد دورات قابل للضبط مسبقًا يصل إلى 9,999,999 مرة.
تم تصميمه بتصميم محطة واحدة، وهو مناسب لمفاتيح التحكم في حمل المحرك المقاومة، الحثية، والمقفلة ذات الجهد الكهربي المقدر ≥250V والتيار المقنن ≥30A.
بفضل التبديل التلقائي للحمل والقياس عالي الدقة، فهو مثالي لمختبرات مراقبة الجودة وبيئات التصنيع التي تتحقق من أداء المحول.
• IEC 61058-1:2016، البند 17
• IEC 60669-1:2020
| محطة الاختبار | محطة واحدة |
|---|---|
| طريقة التحكم الكهربائية | التحكم PLC مع شاشة لمس ملونة مقاس 7 بوصة |
| الجهد الدافع | النطاق: 0–250 فولت، الدقة: 0.5% ± 2d |
| الدافع الحالي | 1-180 أمبير، الدقة: 0.1 أمبير |
| التصنيف الحالي | 1-30A، القرار: 0.1A |
| الجهد الناتج | قابل للتبديل بين 250 فولت و127 فولت |
| عدد الدورات | 0-9,999,999 مرة، قابل للضبط مسبقًا |
|
العينة والقيود |
ينطبق على مفاتيح التحكم للأحمال المقاومة وأحمال المحرك المصنفة بموجب البند 7.1.2.2، ومفاتيح التحكم لدوائر الحمل الخاصة بمحرك دوار مقفل مع عامل قدرة ≥ 0.6 مصنف بموجب البند 7.1.2.9، ومفاتيح التحكم لدوائر الحمل الحثية المصنفة بموجب البند 7.1.2.8. يجب ألا يتجاوز الجهد المقنن لعينات الاختبار 250 فولت، ويجب ألا يتجاوز التيار المقنن 30 أمبير. |
|---|---|
|
الغرض من الاختبار |
يستخدم لاختبار قدرة التصنيع/الكسر وعمر التشغيل الطبيعي لمفاتيح التحكم في المحرك. والغرض من ذلك هو التحقق مما إذا كانت الملحقات قادرة على تحمل تأثيرات التيار المفاجئ والتلف الناجم عن الإجهاد الكهربائي أثناء الاستخدام العادي، والتحقق من التصاق جهات الاتصال، وانقطاع الاتصال لفترة طويلة، والتآكل الزائد، والعواقب الضارة الأخرى. جوهر الأمر هو محاكاة الحمل المقاوم الحثي للمحركات باستخدام المقاومة + الحث، لأداء الحياة الكهربائية، وقدرة التصنيع/الكسر، واختبارات التحمل على المفاتيح، والموصلات، والواقيات، وأجهزة التحكم في المحركات، وما إلى ذلك. |
|
مبدأ الاختبار |
يستخدم لاختبار قدرة التصنيع/الكسر وعمر التشغيل الطبيعي لمفاتيح التحكم في المحرك. والغرض من ذلك هو التحقق مما إذا كانت الملحقات قادرة على تحمل تأثيرات التيار المفاجئ والتلف الناجم عن الإجهاد الكهربائي أثناء الاستخدام العادي، والتحقق من التصاق جهات الاتصال، وانقطاع الاتصال لفترة طويلة، والتآكل الزائد، والعواقب الضارة الأخرى. جوهر الأمر هو محاكاة الحمل المقاوم الحثي للمحركات باستخدام المقاومة + الحث، لأداء الحياة الكهربائية، وقدرة التصنيع/الكسر، واختبارات التحمل على المفاتيح، والموصلات، والواقيات، وأجهزة التحكم في المحركات، وما إلى ذلك. |

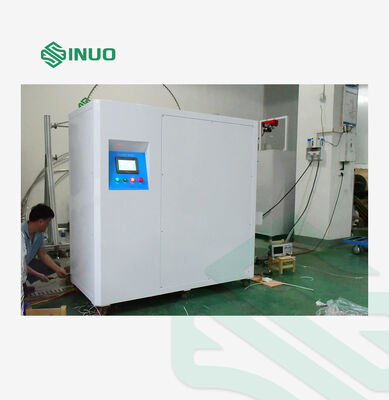

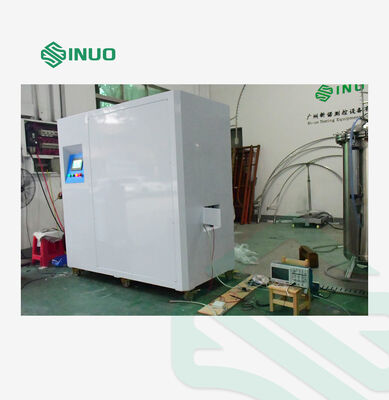

| هيكل المعدات والميزات | تعتمد هذه المعدات التحكم PLC + شاشة اللمس. يمكن ضبط التيار والجهد عبر شاشة اللمس، ويمكنه التبديل تلقائيًا بين الأحمال المقاومة والحثية دون تعديل الحمل يدويًا، مما يجعل التشغيل أكثر بساطة. أبعاد المعدات: تقريبًا. 1800 × 900 × 1900 مم (العرض × العمق × الارتفاع) وزن المعدات: تقريبًا. 700 كجم |
|
بيئة التشغيل |
مصدر الطاقة: تيار متردد 220 فولت ±5% / 50 هرتز، 50 كيلو فولت أمبير شروط التثبيت: • الضغط الجوي: 80-106 كيلو باسكال • درجة الحرارة المحيطة: 5-40 درجة مئوية • الرطوبة النسبية: 20-80% رطوبة نسبية • لا يوجد اهتزاز أو اهتزاز شديد • لا يوجد تداخل كهرومغناطيسي • خالية من الغبار والغازات المتفجرة والغازات المسببة للتآكل • ظروف جيدة لتبديد الحرارة |
(مخطط دائرة الاختبار)
