| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN553-EV211HG60VT60VCusb-2 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

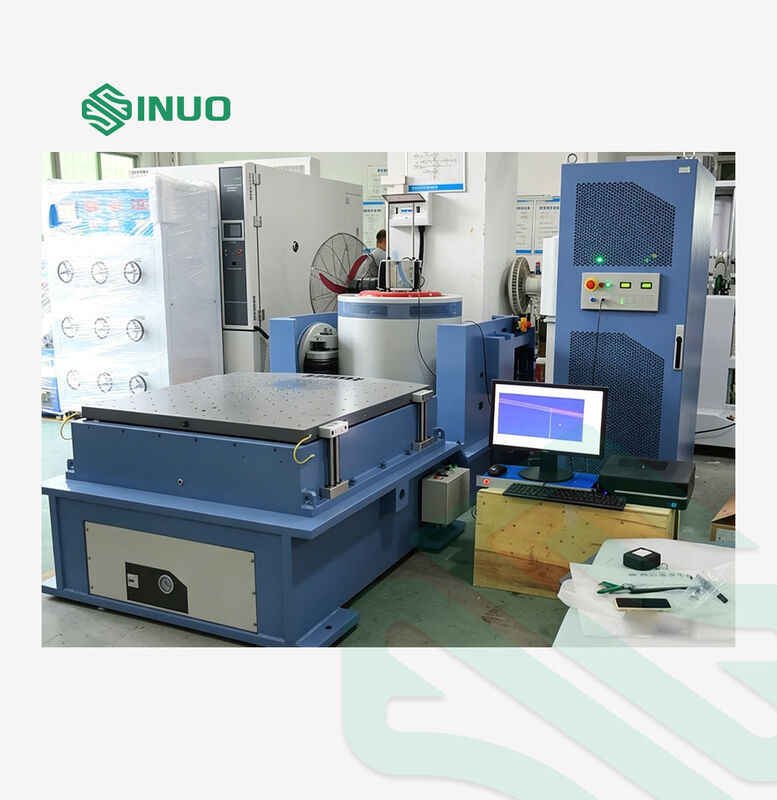

هذا النظام الاختبار الاهتزاز الكهرومغناطيسي يحاكي العالم الحقيقي الاهتزاز والصدمات البيئات للتحقق من قوة الهيكل المنتج، والموثوقية، والمتانة.يستخدم على نطاق واسع لمكونات EV، الإلكترونيات السيارات، PCBs، الأجهزة المنزلية، الفضاء، الطيران، الشحن، والمنتجات الصناعية العامة.
يمكن أن يقدم لك Sinuo مع كامل مشروع الإثارة والاختبار، وإثبات جودة المنتجات بالنسبة لك وفقا للمعايير الوطنية والدولية، مثل GB، GJB، UL، JIS، DIN، ISO,BS، MIL، IEC و ASTM.
| معايير مولد الإثارة الكهرومغناطيسية A11S24 | |
|---|---|
| القوة القصوى للإثارة الجوفية |
1100kg.f الذروة (11KN) |
| أقصى قوة إثارة عشوائية | 1100kg.f rms (11KN) |
| قوة الإثارة القصوى للصدمة | 2200kg.f الذروة (22KN) |
| نطاق التردد | 1 ≈ 3300 هرتز |
| الحد الأقصى للنزوح | 51 مم p-p |
| السرعة القصوى | 2m/s |
| الحد الأقصى للتسارع | 100G ((980 متر/ثانية2) |
| تردد الرنين من الدرجة الأولى | 3100 هرتز ± 5٪ |
| الحمل الفعلي | 300 كجم |
| تردد عزل الاهتزاز | 2.5 هرتز |
| قطر الملف المتحرك | ف240 ملم |
| وزن الملفات المتحركة | 10 كجم |
| المسمار على الطاولة | 16 × M10 |
| تسرب تدفق | < 10 غاوس |
| اللحظة الغريبة المسموح بها | 300N·m |
| حجم المعدات | 920Lmmx740Dmmx785mm (بدون جدول التوسع) |
| وزن المعدات | حوالي 1100 كجم (بدون طاولة انزلاق أفقية) |

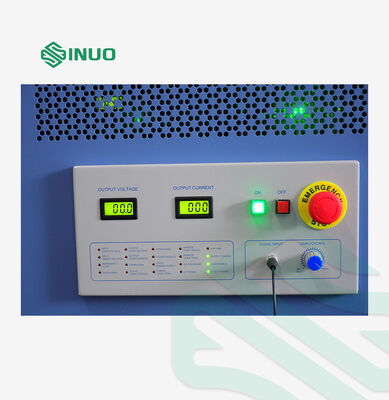

| مكبر الطاقة الرقمي LA12K | |
| الطاقة الخارجة | 12KVA |
| الجهد الخارجي | 100 فولت |
| تيار الخروج | 100A |
| كفاءة مكبر | ≥ 90% |
| تردد التحول | 116 كيلو هرتز |
| نسبة الإشارة إلى الضوضاء (SNR) | ≥ 65 ديسيبل |
| مستوى الضوضاء | ≤ 70 ديسيبل |
| حجم المضخم | 910Lmmx610Dmmx1150Hmm |
| نظام حماية الخدمة | |
| الوظيفة | درجة الحرارة، ضغط الرياح، الزيادة في التشغيل، الزيادة في الجهد، الزيادة في التيار، الضغط الدخلي المنخفض، الخطأ الخارجي، إمدادات الطاقة التحكمية، الخطأ المنطقي، فقدان مرحلة الإدخال |
| جهاز تحكم الاهتزاز الرقمي VCSusb-2 | |
| تكوين الأجهزة |
قنوات دخول متزامنة، قناة خروجا واحدة |
| حاسوب التحكم | كمبيوتر من العلامة التجارية مع شاشة LCD 17 بوصة ، لوحة مفاتيح وفرشاة بصرية |
| البرمجيات | مع واجهة تشغيل ثنائية اللغة (الصينية / الإنجليزية) ، فإنه يدعم تحليل مجال الزمن ومجال التردد، ومراقبة مصدر الإشارة، وتحليل مسح الجذع، وأكثر من ذلك.يمكن أن تولد تقارير اختبار WORD تلقائيًا، وتتضمن وظائف لعرض الإشارة / البيانات ، والتخزين ، وتكوين معايير الاختبار ، وتحليل البيانات. |
| مستشعر التسارع LTE C04A07 |
نطاق التردد: 1-8000 هرتز |

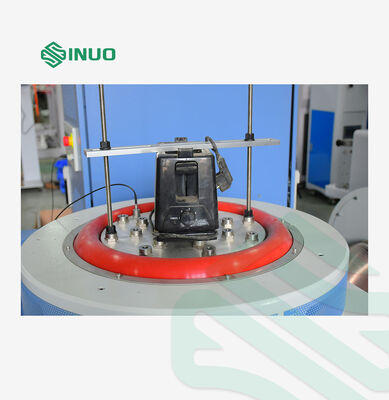

| VT60 طاولة التمدد الرأسي | |
| المواد | سبيكة من الألومنيوم/المغنيسيوم، الصلبة على السطح |
| حجم الطاولة | 600ملم × 600ملم |
| فتحة ثابتة | غطاء المسمار من الفولاذ المقاوم للصدأ M8 ، متين ومقاوم للارتداء |
| تواتر الاستخدام | الصوت السيني: 2000 هرتز، العشوائي: 2000 هرتز |
| الوزن | حوالي 45 كيلوغرام |
| HG60 طاولة الزيت الأفقية | |
| المواد | سبيكة من الألومنيوم/المغنيسيوم، الصلبة على السطح |
| حجم الطاولة | 600ملم × 600ملم |
| فتحة ثابتة | غطاء المسمار من الفولاذ المقاوم للصدأ M8 ، متين ومقاوم للارتداء |
| تواتر الاستخدام | الصوت السيني: 2000 هرتز، العشوائي: 2000 هرتز |
| الوزن | حوالي 57 كيلوغرام |

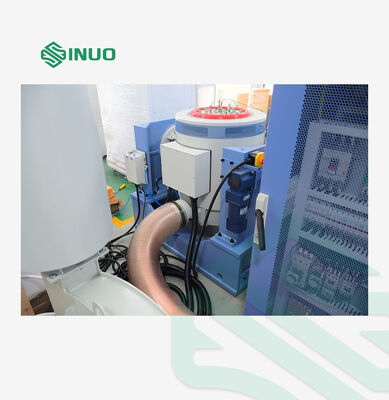

| مروحة تبريد B402S ((بما في ذلك الصوت) | |
| قوة المروحة | 4 كيلوواط |
| معدل تدفق المروحة | 40.8m3/min |
| ضغط المروحة | 0.049kgf/cm2 |
| متطلبات الكهرباء | |
| إمدادات الطاقة | التيار المتردد ثلاثي المراحل 380V / 50Hz ، 25 KVA |
| الهواء المضغوط | 0.6Mpa |
| مقاومة الأرض | ≤4Ω |
(مخطط المعدات المبدئي)
الأداء العالي والموثوقية
مجهزة بمعالج DSP للتحكم في الحلقة المغلقة ، يعمل جهاز الكمبيوتر الشخصي بشكل مستقل عن حلقة التحكم لضمان أداء النظام عالية الكفاءة في الوقت الحقيقي.يستجيب بسرعة لأي تغييرات في بيئة الاختبار، تضمن التحكم الموثوق به ودقة عالية. جميع قنوات الدخول تتميز بـ 24-بيت دقة ADCs ، تصميم الأجهزة منخفضة الضوضاء ، ومصففات مكافحة التشويش التناظرية والرقمية المدمجة ،ضمان تحليل البيانات بدقة عالية بشكل فعال.
عملية سهلة الاستخدام
البرنامج القائم على Windows سهل الاستخدام ومليء بالمهام المساعدة. الساحر التلقائي القوي وتوليد تقارير الاختبار بنقرة واحدة يسهل مهام الاختبار المتكررة.إعدادات معايير الاختبار شاملة وصارمة، في حين أن واجهة USB 2.0 تمكن من اتصال سلس ومستقر مع الكمبيوتر.
وظائف قوية ومرنة
هذا جهاز التحكم في الاهتزاز هو منصة متعددة الاستخدامات قادرة على التعامل مع المهام المعقدة. نفس الأجهزة يمكن تشغيل برامج تطبيقات مختلفة لأداء وظائف تحليل مختلفة،تلبية الاحتياجات المتنوعة للاختبار والتحليلتصميمها الوحدوي يسمح بتكوينات أجهزة وبرمجيات مخصصة، وتكييفها مع متطلبات المستخدمين المختلفة مع أقصى قدر من المرونة.
سلامة الاختبار الشاملة
ويدعم جهاز التحكم التحكم في إشارة على نطاق صغير، مما يتيح للمهندسين لمعاينة نظام التحكم في الاهتزاز، وتقييم مستويات الضوضاء،والحصول على رؤى أولية في وظيفة النظام ونماذج نقليتم بناء العديد من عمليات التحقق من السلامة وآليات الارتباط لحماية المختبرين وعينات الاختبار، ومعدات الاهتزاز.يسمح مفتاح الإنهاء المدمج بإيقاف الاختبار على الفور.
إنتاج تقرير اختبار مريح
يمكن إنشاء تقارير الاختبار بسرعة في تنسيق Word أو PDF بنقرة واحدة. تشمل التقارير تفاصيل كاملة: من وصف التحكم في الاختبار الأساسي وإعدادات المعلمات ، إلى التحكم في طيف الهدف ،و منحنيات مجال الزمن / الترددتقارير قابلة للتحرير بالكامل لتلبية متطلبات مواصفات مختلفة، ودعم المعاينة والطباعة المباشرة، ويمكن مشاركتها على الانترنت بسهولة.
