نظام اختبار الاهتزاز العشوائي مع قوة 700 كيلوغرام و 600 ملم

ما هي التحديات التطبيقية التي يواجهها العملاء عادة أثناء اختبار الاهتزاز؟

التحدي الأساسي لاختبار الاهتزاز هو كيفية محاكاة بيئات معقدة يمكن أن تواجهها المنتجات أثناء النقل أو الطيران أو التشغيل الفعلي ، مثل مسح الجيب ،اهتزاز عشوائي، و ظروف الصدمة، مع ضمان الامتثال للمعايير الدولية بما في ذلك GB، GJB، MIL، IEC، وغيرها.

في الوقت نفسه، العديد من العملاء غير متأكدين من كيفية اختيار المعدات المناسبة وفقًا لظروف الاختبار الخاصة بهم، مثل نطاق التردد ومستوى التسارع ومتطلبات الحمولة المفيدة.

هذا الحل يعتمد على مزيج الأساسي لـ A07S23 الاهتزاز الكهرومغناطيسي الهزاز، LA07K مكبر طاقة التبديل الرقمي، و VCSusb-2مع طاولة التوسع العمودي VT60 وطاولة الانزلاق الأفقية HG60يمكن أن تغطي بالكامل متطلبات مسح 1 ٪ 4500 هرتز الصينية، الاهتزاز العشوائي، واختبار الصدمات، مع توفير 700 كيلوغرام من قوة الصينية و 600 × 600 ملم الجدول.

جميع التصاميم تتوافق مع المعايير الدولية الرئيسية مثل GB و MIL و IEC ، وهي مجهزة بتبريد فعال ووظائف حماية السلامة المتعددة وميزات إنتاج تقارير تلقائية.

ما هو التصميم الرئيسي لنظام الاهتزاز؟

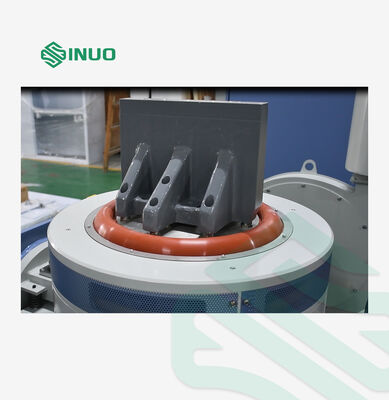

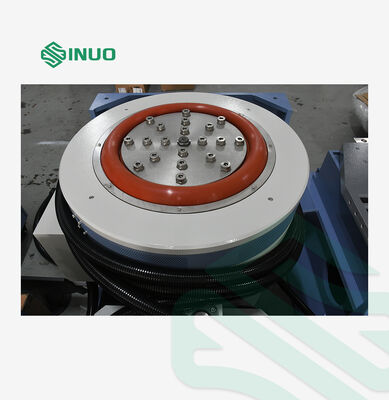

المفتاح يكمن في التصميم الهيكلي للمزلق الكهرومغناطيسي ومكوناته المتحركة

الـ A07S23 الـ Electrodynamic Shaker التي نقدمها لديها المواصفات الأساسية التالية:

• تصنيفات القوة
  • قوة الجانب: 700 كيلوغرام
  • قوة عشوائية: 600 كجم
  • قوة الصدمة: 1200 كجم

• قدرة النزوح الكبيرة
  • الحد الأقصى للنزوح: 51 ملم p-p
  • مناسبة للاختبار على نطاق واسع

• استجابة عالية التردد
  • نطاق التردد: 1 ≈ 4500 هرتز

• تصميم الملفات المتحركة
  • قطر: 230 ملم
  • الوزن: 7 كجم فقط
  • الهيكل الخفيف يضمن أداء عالية التردد ممتازة
  • تصنيعها باستخدام الصب والمعالجة اليدوية الدقيقة
  • مجهزة بنظام دعم الحمل الكهروضوئي وتوجيه محوري مزدوج
  • يقلل بشكل فعال من الاهتزاز العرضي ويحسن من المتانة

• اللحظة الغريبة المسموح بها
  • 300 N·m
  • مناسبة لتثبيت الحمولة الغريبة

• تسرب مغناطيسي
  • < 10 غاوس
  • سلامة تشغيلية عالية

بالإضافة إلى المزج نفسه، ما هي أنظمة الدعم المطلوبة لحل اختبار كامل؟

يتطلب نظام اختبار اهتزاز كامل على الأقل المكونات التالية:

1. LA07K مكبر الطاقة الرقمي

• الطاقة الخارجة: 7 كيلو فا
• الكفاءة: ≥ 90%
• بناء على تقنية IGBT
• متوافق مع المواصفات المعتمدة
• نسبة الإشارة إلى الضوضاء: ≥65 ديسيبل
• مستوى الضوضاء: ≤70 ديسيبل

2. B402S منفخة التبريد (مع صامت)

• الطاقة: 4 كيلوواط
• تدفق الهواء: 40.8 م3/دقيقة

تتبنى جسد المزج:

• قنوات تدفق الهواء من قشرة العسل
• قنوات تدفق الهواء المجزأة ذات الطبقة المزدوجة

هذا يحسن بكثير من كفاءة التبريد.

3منصتان للتوسع تم توفيرهما

VT60 جدول التوسع الرأسي

• الحجم: 600 × 600 مم
• مادة: سبيكة المغنيسيوم والألومنيوم
• السطح الصلب المصنوع من الأنونيد
• مجهزة بمحطات معدلة من الفولاذ المقاوم للصدأ M8
• تردد قابل للاستخدام يصل إلى 2000 هرتز
• الوزن: حوالي 45 كجم

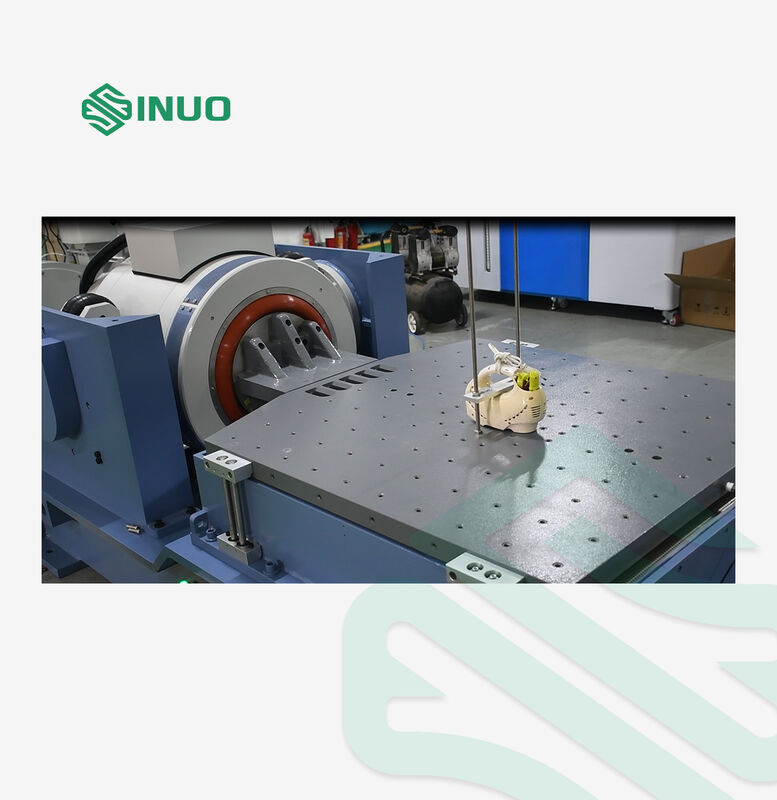

HG60 طاولة الزحف الأفقي

• الحجم: 600 × 600 مم
• مجهزة بقاعدة الجرانيت الطبيعي ونظام إمدادات النفط المستقلة
• يوفر مقاومة عالية لحظة الانقلاب
• كما يدعم العمل حتى 2000 هرتز

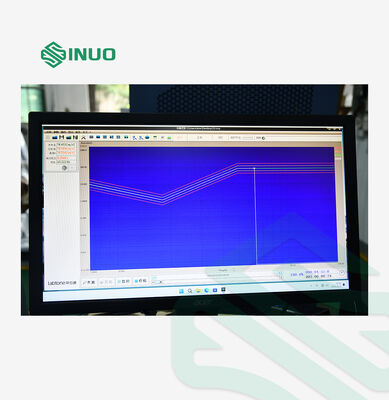

4. VCSusb-2 مراقب الاهتزاز الرقمي + نظام حماية الخدمة

خصائص جهاز التحكم

• 2 قنوات دخول / 1 قنوات خروج
• 32 بت DSP النقطة العائمة
• 24 بت ADC/DAC
• النطاق الديناميكي > 90 ديسيبل
• يدعم:
  • اختبار الأنف
  • اهتزاز عشوائي
  • اختبار الصدمات الكلاسيكية
• إنتاج تقارير Word/PDF بنقرة واحدة باللغتين الصينية والإنجليزية

وظائف حماية الخدمة

مراقبة في الوقت الحقيقي:

• الحرارة
• ضغط الهواء
• الزيادة في النزوح
• الجهد الزائد
• التيار الزائد
• فقدان المرحلة

ضمان سلامة كل من المعدات وعينات الاختبار

نظام التركيز الذاتي للطاقة الضوئية

يضبط تلقائيًا وضع الملفات المتحركة للحفاظ على التوازن أثناء التحميل والفراغ.

ما هو مستوى الأداء الفعلي الذي يمكن لهذا النظام تحقيقه؟
