| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1017A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
مسدسات الشحن ذات أنظمة التبريد السائل، ومسدسات الشحن ذات تصنيف حماية IP يعادل IPX7.
تُستخدم هذه الآلة بشكل أساسي لإجراء اختبارات مقاومة الضغط والتسرب للتحقق من أداء الختم لمسدسات الشحن المبردة بالسائل وتلك التي تتمتع بتصنيف حماية IP أعلى من IPX4.
باستخدام نظام تحكم PLC، تقوم مستشعرات الضغط عالية الدقة بجمع بيانات الضغط في الوقت الفعلي من خط الغاز المتصل بمكون الختم للعينة. تمر الآلة بدورة الضغط → تثبيت الضغط → تخفيف الضغط. خلال مرحلة التثبيت، تتحقق مما إذا كان انخفاض الضغط الذي اكتشفه المستشعر يلبي معايير الاختبار، وبالتالي التحقق من أداء الختم لخط أنابيب العينة.
باستخدام نظام تحكم PLC، تقوم مستشعرات الضغط عالية الدقة بجمع بيانات الضغط في الوقت الفعلي من خط الغاز المتصل بغرفة محكمة الضغط، لمحاكاة ضغط تصنيف IPX7 (150 كيلو باسكال). تمر الآلة بدورة الضغط → تثبيت الضغط → تخفيف الضغط. خلال مرحلة التثبيت، تتحقق مما إذا كان انخفاض الضغط الذي اكتشفه المستشعر يلبي معايير الاختبار، وبالتالي التحقق من تصنيف الحماية وأداء الختم لغلاف العينة (مع استخدام مثبت مساعد مخصص لضمان أن الجزء الداخلي للغلاف مفتوح للبيئة الخارجية).
| محطة الاختبار | محطة واحدة (قناتان) |
|---|---|

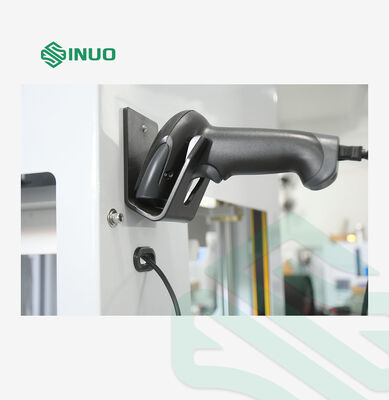

| وضع التحكم الكهربائي | تحكم ذكي PLC مع واجهة شاشة لمس ملونة مقاس 7 بوصات. تتميز بجمع وتسجيل البيانات بدقة 32 بت، وماسح ضوئي للباركود، وعرض منحنى الضغط والوقت، وإنشاء تقرير الاختبار، ووظيفة الطباعة. |
|
مواصفات ضغط الاختبار |
قناة الضغط الإيجابي: 0-600 كيلو باسكال، نسبة الدقة: 0.001 كيلو باسكال (يمكن تكوين 0-4 منازل عشرية)؛ تحمل ضغط المستشعر: 3 × المقياس الكامل. قناة الضغط التفاضلي: 0-2000 باسكال، نسبة الدقة: 0.1 باسكال (يمكن تكوين 0-4 منازل عشرية)؛ تحمل ضغط المستشعر: 13.8 ميجا باسكال. يتم توصيل الجهاز بضاغط هواء خارجي. يتم ضبط الضغط مسبقًا عبر منظم الضغط الموجود على لوحة المعدات (إلى قيمة أعلى من ضغط الاختبار)، ثم يتم التحكم فيه بدقة بواسطة صمام الضغط النسبي المدمج لتنظيم الضغط المدخل إلى المنتج، مع إمكانية تكوين المعلمات عبر شاشة اللمس. |
| دقة المستشعر | 0.055% |
| وحدات الضغط المتاحة | كيلو باسكال، كجم/سم²، PSI، ملي بار، بار، تور، مم ماء، مم زئبق |
| وحدات التسرب المتاحة | باسكال، باسكال/ثانية، مل/ثانية، مل/دقيقة، لتر/دقيقة، باسكال.متر مكعب/ثانية |
|
أوضاع الاختبار |
1. اختبار الضغط الإيجابي لأنابيب التبريد السائل: قم بتوصيل وصلة المعدات بوصلة أنبوب العينة. قم بضغط الأنبوب؛ بمجرد الوصول إلى الضغط المستهدف، أغلق الصمام وثبت الضغط. راقب انخفاض الضغط خلال فترة زمنية محددة. يتم تشغيل إنذار إذا تجاوز الانخفاض الحد المسموح به؛ اضغط على إعادة الضبط لتخفيف الضغط. إذا نجح الاختبار، يتم تخفيف الضغط تلقائيًا. 2. اختبار تصنيف IP للغلاف: ضع العينة في القوالب العلوية والسفلية المخصصة. اضغط على ابدأ لبدء الاختبار؛ يقوم الأسطوانة الهوائية بالضغط لأسفل تلقائيًا لتشكيل غرفة محكمة. قم بتطبيق ضغط إيجابي على الفجوة بين القالب وعينة مسدس الشحن؛ بمجرد الوصول إلى الضغط المستهدف، أغلق الصمام وثبت الضغط. راقب انخفاض الضغط خلال فترة زمنية محددة (تسرب من الغلاف إلى الداخل). يتم تشغيل إنذار إذا تجاوز الانخفاض الحد المسموح به؛ اضغط على إعادة الضبط لتخفيف الضغط. إذا نجح الاختبار، يتم تخفيف الضغط تلقائيًا. |
| وسط الاختبار | هواء جاف، يتم توفيره بواسطة ضاغط هواء بضغط 0.6-0.8 ميجا باسكال. |
| طريقة التحكم في الضغط | يتم التحكم فيه بواسطة صمام ضغط نسبي. |
| وقت تثبيت الضغط | قابل للتعديل من 0-999.9 ثانية (بالثواني)، معروض على شاشة اللمس. |
| عملية الاختبار | الضغط → تثبيت الضغط → تخفيف الضغط. بدء الاختبار بلمسة واحدة بعد مسح الباركود؛ يتم تسجيل نتائج الاختبار في الكمبيوتر. |
| ضغط الهواء التشغيلي | 0.6-0.8 ميجا باسكال |
| مثبت العينة |

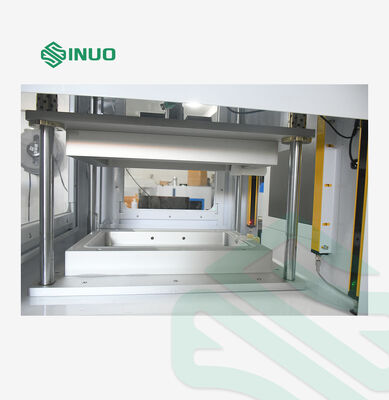

يشمل مجموعة واحدة من القوالب الخاصة بالمظهر الجانبي، موضوعة في غرفة تفريغ كبيرة (قابلة للإزالة). حجم غرفة التفريغ مناسب لاستيعاب عينات أخرى. |
| وصلات الختم | قابلة للتخصيص |
| مثبت مساعد عالي التسرب | مجموعة واحدة، مصممة للسماح للجزء الداخلي لغلاف مسدس الشحن بالتواصل مع البيئة الخارجية. |
| قنوات المعلمات | يمكن تخزين ما يصل إلى 64 مجموعة (1-64) من معلمات الاختبار |
| إعداد دورة الاختبار | قابل للتعديل من 0 إلى 999 ثانية. |
| عرض منحنى الضغط والوقت |
عرض في الوقت الفعلي عبر برنامج جمع البيانات على شاشة اللمس |
|

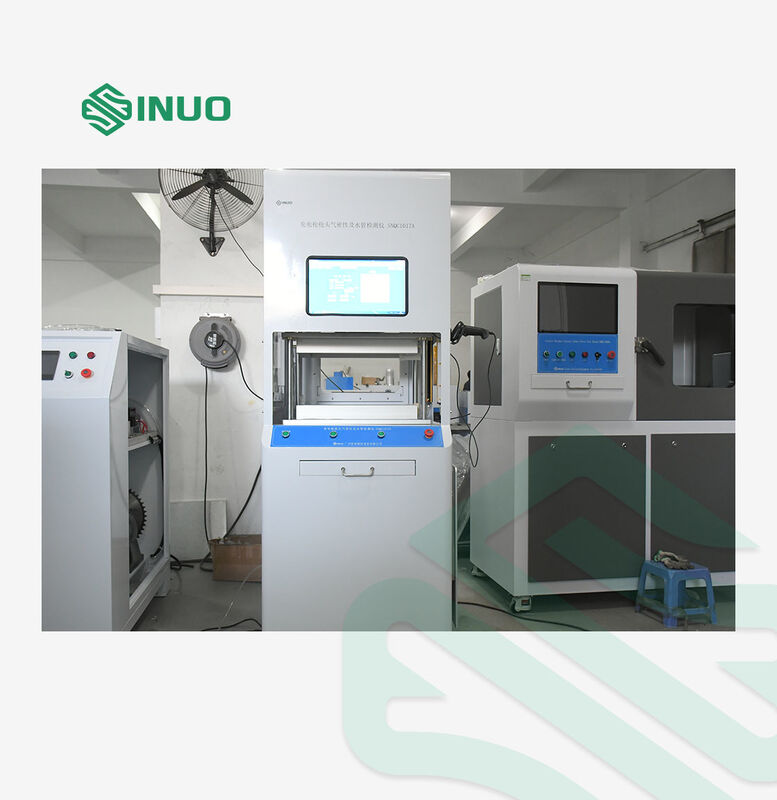

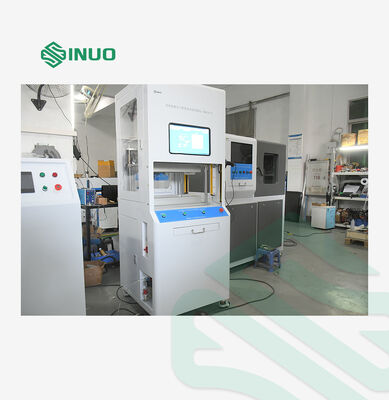

صورة مرجعية |
|
| تخزين بيانات الاختبار | يتم تصديرها عبر واجهة USB |
