نظام اختبار التيار قصير الأمد وارتفاع درجة الحرارة لموصلات المركبات الكهربائية IEC 62196

نظرة عامة على المنتج:

يلبي نظام الاختبار هذا المتطلبات القياسية لـ IEC 62196-1Ed.4CDV 2020 البند 12.3، البند 24، الجدول 10، البند 34.2، 34.4 و 35.4.، IEC 62196-2، IEC 62196-3، إلخ.

وهو مناسب للكشف عن اختبار ارتفاع درجة الحرارة بعد اجتياز قابس ومقبس المركبة الكهربائية للتيار المقنن، وتقييم تسخين سطح الملحقات الكهربائية عند توصيل تيار الحمل، وما إذا كان ارتفاع درجة الحرارة للطرف يلبي متطلبات المعيار. يستخدم أيضًا لاختبار تحمل التيار العالي قصير الأمد لجهات الاتصال الأرضية.

ميزات المعدات

يستخدم النظام برنامجًا مبرمجًا ذاتيًا يتم التحكم فيه بواسطة الكمبيوتر. يتم التحكم في جميع إجراءات الاختبار القياسية وأحكام البيانات بواسطة النظام، مما يجعل التشغيل سهلاً. يستخدم لتقييم تسخين السطح وارتفاع درجة حرارة القطب لواجهات الشحن والملحقات الكهربائية عند توصيلها بتيار الحمل، وللتحقق مما إذا كان ارتفاع درجة الحرارة يلبي متطلبات المعيار.

المعلمات الفنية الرئيسية

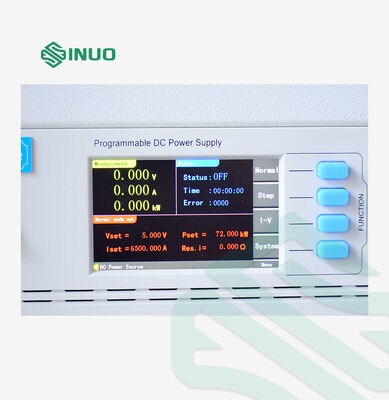

1. محطة عمل الإخراج: 1 محطة إخراج تيار مستمر

        • أقصى جهد إخراج: تيار مستمر أقل من 15 فولت تيار مستمر

        • إخراج تيار اختبار قابل للتعديل بشكل ثابت: تيار مستمر 200-6500 أمبير

        • دقة عرض التيار: ± (0.25٪ من القراءة + 0.25٪ من النطاق)، دقة 1 أمبير

        • دقة عرض الجهد: ± (0.25٪ من القراءة + 0.25٪ من النطاق)، دقة 0.01 فولت

        • استقرار تيار الاختبار: ± (1٪ من القيمة المحددة + 0.5 أمبير)، وقت الاستجابة حوالي 1 ثانية

2. مصدر طاقة تلامس التحكم: نطاق التيار تيار متردد (0-2) أمبير

3. أوضاع التشغيل: وضع مستمر، وضع تشغيل/إيقاف، وضع التحكم التلقائي في درجة الحرارة

• وضع التشغيل/الإيقاف المستمر:
  • وقت اختبار الوضع المستمر: 0.01-99.99 ساعة
  • وقت التشغيل/الإيقاف في وضع التشغيل/الإيقاف: 0.01-99.99 ساعة
  • عدد مرات التشغيل/الإيقاف: 1-9999 مرة، يتوقف تلقائيًا عند الوصول إلى العدد
  • إعداد التيار: إعدادات التحكم القابلة للبرمجة (يمكن تكوينها وفقًا لـ IEC62196، مع مجموعات الوقت والتيار كما هو موضح في الجدول أدناه)


وضع التحكم التلقائي في درجة الحرارة:
يمكن للنظام تعيين قيمة ثابتة لارتفاع درجة الحرارة وإيجاد قيمة التيار المناسبة تلقائيًا.

    • نطاق إعداد ارتفاع درجة الحرارة: 0-100 درجة مئوية

    • دقة الاستقرار: ± 0.5 درجة مئوية

    • يحسب تلقائيًا التيار المطلوب لارتفاع درجة الحرارة المرغوب فيه

4. اختبار ارتفاع درجة الحرارة (جهاز فحص درجة الحرارة المدمج):

    • نطاق قياس درجة الحرارة: 0-260 درجة مئوية، الدقة: ± 0.3٪ من القراءة + 1 درجة مئوية؛ الدقة: 0.1 درجة مئوية

    • نقاط قياس درجة الحرارة: 16 قناة (بما في ذلك نقطة واحدة لقياس درجة الحرارة المحيطة)

    • أنواع المزدوجات الحرارية المدعومة: يدعم الجهاز أنواع المزدوجات الحرارية J، K، T، E، S، N، B، R.

    • المزدوجات الحرارية المستخدمة في القياس: مزدوجات حرارية من أسلاك دقيقة من النوع K من شركة USA Ω، مقاس 30AWG، طول 2 متر، 20 قطعة إجمالاً.

    • مجسات درجة الحرارة: يمكن لمجسات درجة الحرارة إجراء اختبارات حية دون إتلاف الجهاز.

    • سرعة مسح درجة الحرارة وفترة التسجيل: 0.1-1800 ثانية لجميع القنوات.

    • تسجيل بيانات درجة الحرارة: يتم إكماله تلقائيًا بواسطة الكمبيوتر، مع تكوين لبرنامج اختبار الكمبيوتر.

    • يمكن للبرنامج تعيين قناة درجة حرارة محيطة، وطرح درجة الحرارة المحيطة تلقائيًا أثناء جمع البيانات.

5. وظيفة اختبار انخفاض الجهد والمقاومة:
تم تجهيز المعدات بمقياس mV يمكنه اكتشاف انخفاض الجهد عبر الموصل وحساب قيمة المقاومة المقابلة.

6. تكوين كمبيوتر التحكم الصناعي المدمج بشاشة تعمل باللمس:
يشمل النظام كمبيوتر تحكم صناعي مدمج واحد بالمواصفات التالية:

• • وحدة المعالجة المركزية: Pentium 4/1.8G أو أعلى
  • الذاكرة: 4 جيجابايت
  • التخزين: 64 جيجابايت محرك أقراص الحالة الصلبة
  • الشاشة: شاشة LCD مقاس 15 بوصة
  • نظام التشغيل: XP الإصدار الإنجليزي
  • البرامج: برامج معالجة OFFICE

أ. إعدادات الطاقة:

· تسمح الإعدادات القابلة للبرمجة بتكوين ما لا يقل عن 10 مقاطع تيار، مما يتيح التنفيذ المستمر لقيم تيار مختلفة.

· يتميز بوظائف مفتاح قائم على الساعة، وإعدادات واجهة قابلة للتعديل، وتعديلات تلقائية، وإعادة تعيين تلقائية.

ب. أوضاع تشغيل متعددة:

· وضع مستمر، وضع تشغيل/إيقاف، وضع التحكم التلقائي في درجة الحرارة.

ج. عرض البيانات:

· عرض في الوقت الفعلي لقيم درجة الحرارة، وقيم التيار، ومنحنيات المحور الزمني لكل قناة.

· تردد أخذ العينات: 100 مللي ثانية إلى 1800 ثانية قابلة للتعديل.

· فترة تسجيل البيانات: 100 مللي ثانية إلى 1800 ثانية قابلة للتعديل.

د. تخزين البيانات:

· قادر على حفظ بيانات الاختبار تلقائيًا أو يدويًا مع مساحة تخزين لا تقل عن 8 جيجابايت.

هـ. تصدير البيانات:

· يدعم تصدير بيانات USB بتنسيقات CSV و XLSX وغيرها.

و. إعدادات الطاقة (إضافية):

· إعدادات قابلة للبرمجة لتكوين ما لا يقل عن 10 برامج إخراج تيار، وتطبيق مستمر لقيم تيار مختلفة، ووظيفة مفتاح الساعة، وواجهة تشغيل قابلة للتعديل، وتعديل تلقائي، وإعادة تعيين تلقائية.

7. مصدر الطاقة:

· تيار متردد 220 فولت ± 10٪، 50/60 هرتز، 50 كيلو فولت أمبير

8. الأبعاد:

· حوالي 1000 مم (عرض) × 1300 مم (عمق) × 1800 مم (ارتفاع)، الوزن: حوالي 400 كجم

· مجهز بعجلات شديدة التحمل مع فرامل لسهولة الحركة والتثبيت.

9. حماية الحمل الزائد والتيار الزائد:

· يقوم الجهاز تلقائيًا بقطع إخراج التيار عند توقفه.

· يمكن للجهاز العمل بشكل مستمر لفترات طويلة، وهو مستقر وموثوق.

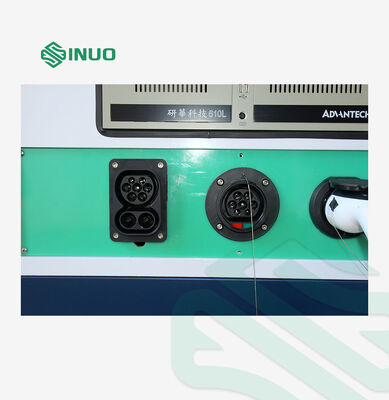

10. تكوين تجهيزات اختبار ارتفاع درجة الحرارة:

· الأبعاد: 800*400*400 مم

· غطاء شفاف من الأكريليك

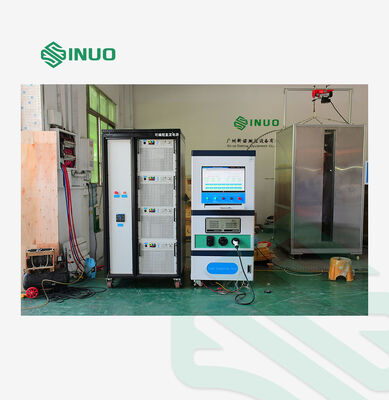

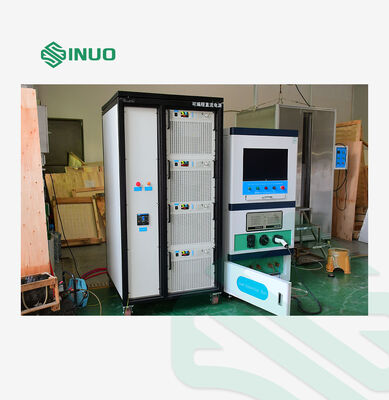

11. الرسم التخطيطي العام للمعدات (الصورة تتضمن إعداد الكمبيوتر):
