| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1005A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 5 مجموعات شهريا |

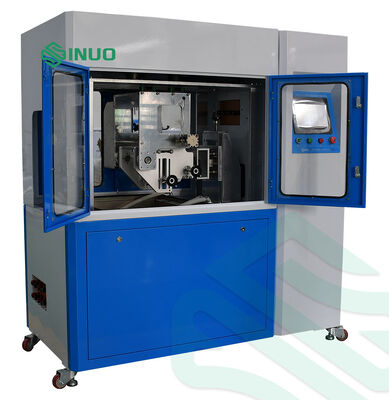

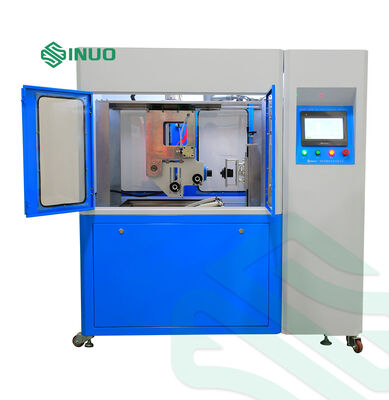

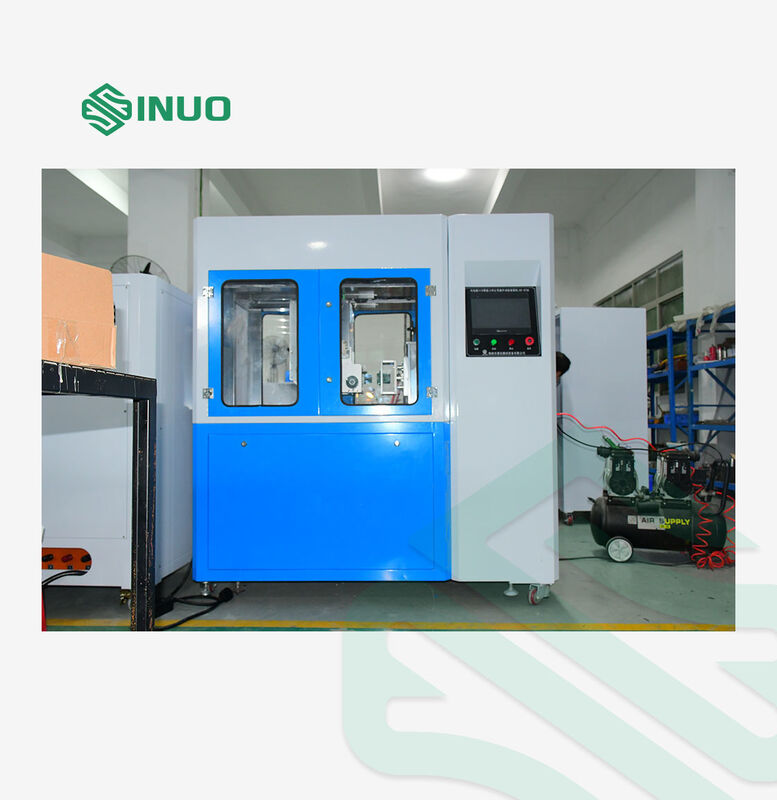

IEC 62196-3 معدات اختبار استمرارية شحن الكهرباء والربط الصناعي
معلومات عن المنتج:
المعيار: تلبي معدات الاختبار هذه متطلبات IEC 62196-3: 2020 الفقرة 22 و 23 ، IEC 62196-1: 2020 الفقرة 22 والفقرة 23 ، IEC 60309-1: 2012 الفقرة 20 والفقرة 21 ، إلخ.
يستخدم للتحقق من ما إذا كانت الملحقات الكهربائية مثل واجهات شحن المركبات الكهربائية ، والسدادات الصناعية ، ومنافذ المقابس والربطات قادرة على تحمل الآلية ،الإجهادات الكهربائية والحرارية التي حدثت أثناء التشغيل العادي دون ارتداء مفرط أو آثار ضارة أخرى.
محرك الخدمة يدفع الآلية لجعل عينات الاختبار تكرر إجراءات الإدراج والسحب. يمكن استخدام حمولة خارجية لاختبار القدرة على الكسر. وقت تشغيل / إيقاف الطاقة ، سرعة الاختبار,السكتة الدماغية والزاوية يمكن تعيينها على الشاشة اللمسية
نطاق العينة واستخدامها ومبدأها وهيكلها وبيئة استخدامها:
| العينات والقيود | واجهات شحن السيارات الكهربائية، المقابس الصناعية، المقابس والربطات |
|---|---|
| استخدام الاختبار | تستخدم لاختبار ما إذا كانت الملحقات الكهربائية مثل واجهات شحن المركبات الكهربائية، والقابات الصناعية، والقوافل، يمكن أن تتحمل الإجهاد الميكانيكي،الإجهاد الكهربائي والإجهاد الحراري الذي يحدث أثناء الاستخدام العادي دون ارتداء مفرط أو آثار ضارة أخرى، لغرض التحقق من موثوقيتها. |
| مبدأ الاختبار | ويتم استخدام آلية محرك الدفع servo لتنفيذ إجراءات متكررة خطية plug-and-pull على العينة ، ويمكن توصيل حمولة خارجية لاختبار التشغيل وإيقاف التشغيل.السكتة، والزاوية يمكن تعيينها من خلال الشاشة اللمسية. |
| الهيكل والميزات | يتبنى إطار متكامل، مدفوع بواسطة محرك سيرفو، وخرطوم كرة دقة ونقل حزام متزامن، تشغيل شاشة لمس ملونة ووظيفة عرض رقمية قوية،نظام التحكم الذكي PLC؛ كما أنها تستخدم مشبك قابل للتعديل من ثلاثة محاور ، مناسبة لاختبار عمر واجهة شحن البندقية. |
| بيئة الاستخدام | مصدر الطاقة: AC220V ± 10%/50-60Hz ، 2Kw ، درجة حرارة العمل 0-40 °C ، رطوبة 30٪ -90٪ ؛ الأبعاد الكلية: حوالي W1000 * D750 * H1200mm ؛ الوزن: حوالي 150kg |
المعلمات التقنية:
| محتويات الاختبار | أ) الكسر والقدرة؛ ب) التشغيل الطبيعي |
|---|---|
| نطاق عينة الاختبار | مسدس شحن التيار المتردد و المتردد |
| محطة الاختبار | محطة واحدة |
| طريقة التحكم الكهربائية | التحكم المتكامل الذكي لـ Mitsubishi PLC ، تشغيل واجهة اللمس البشري الآلي الملونة 7 بوصات |
| وضع التشغيل | التشغيل اليدوي أو البرنامج |
| الوظيفة | لديها وظيفة محاكاة التشغيل الطبيعي لمواجهة الشحن ، والتي يمكن أن تحقق عملية الشحن والإيقاف من واجهة الشحن ،كما يحتوي على إعداد قابل للبرمجة لسرعة الاختبار، وقت الاختبار وأوقات الاختبار |
| وضع القيادة | محرك الخدمة يدفع حركات التوصيل والفصل وحركات الدوران ورطوبة السائل،والأسطوانة المساعدة يدرك فتح وإغلاق آلية التبديل التداخل. |

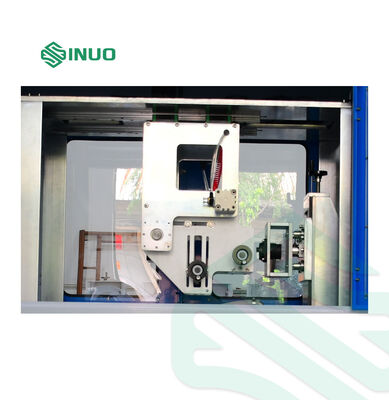

| عدادات العينات وطريقة الضغط | مشبك ميكانيكي، شفرة ثلاثية الأبعاد قابلة للتعديل X / Y / Z، موقف نقطة الشفرة قابلة للتعديل، شفرة عالمية مناسبة للمعايير الوطنية، المعايير الأمريكية،واجهات شحن AC / DC القياسية الأوروبية |
| إلقاء آلي | مجهزة بآلية تلقائية للدوران في مشبك بندقية الشحن، والتي يمكن أن تدور 90 درجة ويمكن تعيين وقت الاحتفاظ بالدوران بشكل تعسفي ضمن النطاق (0 ~ 600) s،والتي يمكن أن تحقق اختبار غمر محلول ل IEC 62196-1:2022 الفقرة 23.3.2. |
| عدد التجارب | 0~999999 مرات، يمكن تعيينها مسبقا، يتوقف تلقائيا عندما يصل العد إلى القيمة المحددة |
| وقت التوصيل لقدرة الكسر | 1-999.9s ، يمكن تعيينها مسبقًا (يتطلب المعيار أن يتم الحفاظ على الاتصال الكهربائي لمدة لا تزيد عن 4 ثوان ولا تقل عن 2 ثوان) |
| معدل التشغيل والسحب | 0-10 مرات/دقيقة، يمكن تعيينها مسبقاً (3.75 دورة/دقيقة، 7.5 ضربة/دقيقة) |
| ضربة الاختبار | 0-150 ملم ، يمكن تعيينها مسبقًا (المسافة بين سدادة الاختبار ومقبس الاختبار ≥ 50 ملم) |
| سرعة الاختبار | 0-1100mm/s يمكن تعيينها مسبقًا مباشرة على الشاشة اللمسية |
| عرض قيمة القوة | مجهزة بمستشعر قوة 50 كجم، والذي يمكنه مراقبة قيمة القوة في الوقت الحقيقي، وتشكيل منحنى قوة-وقت، وعرض أقصى قوة إدخال وقوة استخراج،وعرض قيمة القوة الحالية، نطاق قيمة القوة (0 ~ 500) N |
| جهاز القفل | لديها وظيفة الضغط تلقائيًا على جهاز القفل الميكانيكي لمحاكاة ظروف التشغيل العادية. |
| خزان محلول | مجهزة بحاوية محلول واحدة ، والتي يمكن أن تستوعب IEC 62196-1: 2022 البند 23.3.2 محلول المياه المالحة والغبار المحاكاة، يرجى ملاحظة أن المحلول يجب أن يتم إعداده من قبل المستخدم |
| متطلبات غمر المحلول | يمكن تعيين أعداد الغطس ، وقت الغطس ، وقت التجفيف ، وقت التوصيل والسحب ، وأوقات الدورة |
| الحمولة | الخارجي، يمكن أن تعمل مع SN2217-480V250A |
| وظيفة الكشف | عندما يتم توصيل الحمل، فإنه يمكن أن يدرك إنذار انقطاع الدائرة وتسجيل الأوقات الحالية. |
| حماية السلامة | حماية الأرض، حماية الدائرة القصيرة، حماية الإفراط |
