| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN553-EV232VT100HG100VCusb-2 |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 1 مجموعة في الشهر |

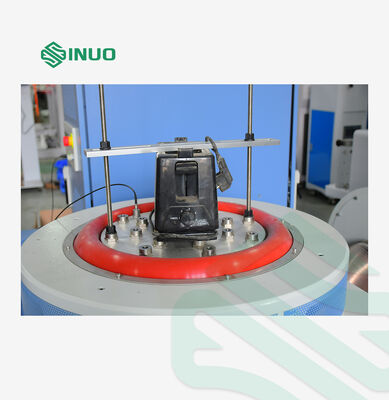

نظام اختبار الاهتزاز المتقدم IEC & UN 38.3 مع قوة 3200kgf
نظام اختبار الاهتزاز الرائد في الصناعة لمصداقية المنتج
تم تصميم نظام اختبار الاهتزازات Sinuo SN553 لمحاكاة الضغوط البيئية في العالم الحقيقي ، وضمان متانة وسلامة المكونات الحرجة.من الإلكترونيات السيارات ومكونات الطيران إلى بطاريات الليثيوم (UN 38.3) والإلكترونيات الاستهلاكية، هذا النظام يوفر الإثارة الدقيقة اللازمة لتلبيةGB، GJB، UL، JIS، IEC، و MIL-STDالمعايير.
يجمع هذا النظام بين طاقة عالية مع التحكم الرقمي الدقيق، مما يوفر حلًا كاملًا مفتوحًا للمختبرات وأقسام مراقبة الجودة في التصنيع.
جاهزة للامتثال العالمي:تم تكوينها مسبقاً لتلبية المعايير الدولية الصارمة بما في ذلك UN 38.3 (البند 4.3) ، IEC 62133-1:2017، و IEC 62133-2:2017.
قدرة دفع عالية:يُسلمون3200 كيلوغراممن قوة الصين / العشوائية ، قادرة على اختبار الحمولات الثقيلة (حتى 400 كجم) مع أكبر تسارع 100G.
أنماط الاختبار المتعددة الأبعاد:يدعم اختبارات الاصطدام العشوائي والصدمة الكلاسيكية ضمن نطاق التردد1 ️ 2,700 هرتز.
1مولد الإثارة الكهرومغناطيسية (A30S34)
البناء القوييحتوي على نظام توجيه محوري مزدوج المحامل لتقليل التداول الديناميكي والدوران ، مما يضمن المتانة في ظروف الإجهاد العالي.
التبريد الفعال:يستخدم قناة هواء حشرة العسل وتصميم مروحة منخفضة الضوضاء للحفاظ على الاستقرار الحراري خلال الاختبارات طويلة الأمد.
المواصفات الرئيسية:الحد الأقصى للنزوح 51 ملم p-p ؛ قطر لفائف المتحركة Ф342 ملم ؛ تسرب تدفق < 10 غاوس.
2مكبر طاقة التبديل الرقمي (LA30K)
كفاءة عالية:يستخدم تكنولوجيا MOSFET / IGBT مع ضرب التردد الجوفي PWM لنسبة إشارة عالية إلى الضوضاء (> 70dB) وتشويه منخفض.
طاقة الخروج:40 كيلو فولت مع حماية الخدمة المدمجة (الحماية من الإفراط في الجهد، الإفراط في التيار، الحماية من درجة الحرارة) لحماية معداتك.
3جهاز تحكم الاهتزاز الرقمي (VCSusb-2)
التحكم بدقة عالية32 بت DSP مع دقة 24 بت ADC يضمن التحكم في الحلقة المغلقة في الوقت الحقيقي مستقلًا عن جهاز الكمبيوتر.
واجهة سهلة الاستخدام:البرمجيات القائمة على ويندوز مع إنتاج تقرير اختبار تلقائي بنقرة واحدة (Word / PDF).
خصائص السلامة:يتضمن "معاينة إشارة صغيرة" للتحقق من الإعدادات قبل اختبار القوة الكاملة، بالإضافة إلى قفل وقف الطوارئ.
4التوسع والإصلاح
التوسع الرأسي (VT100):مائدة سبيكة المغنيسيوم 1000x1000 ملم، سطح صلب، قابلة للاستخدام حتى 2000 هرتز.

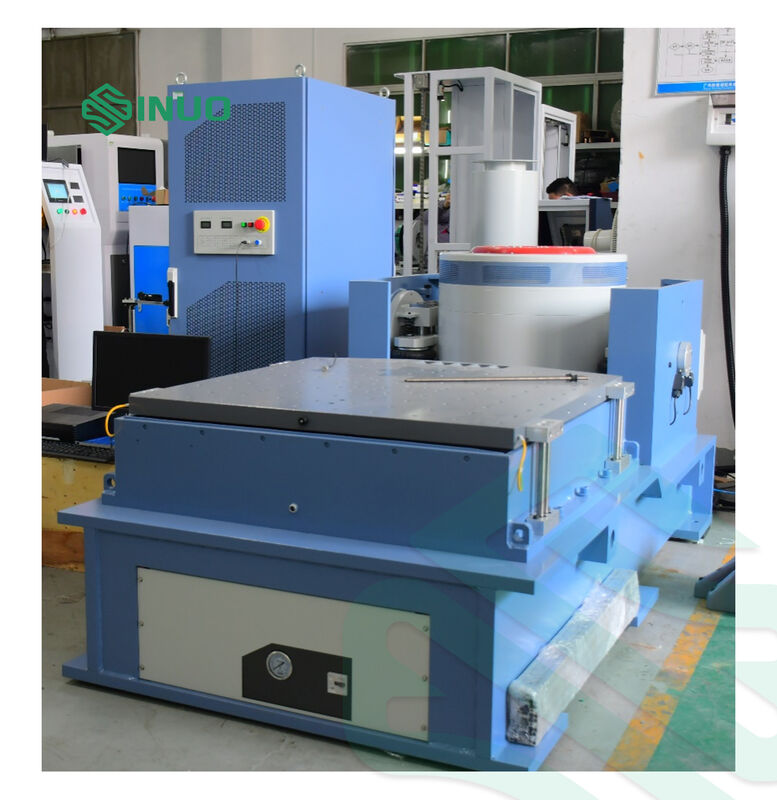

طاولة الزحف الأفقي (HG100):تصميم شرائح فيلم الزيت لقدرة عالية على الانقلاب ، مثالية للعينات الكبيرة أو غير المنتظمة.
التركيز التلقائي:يضمن النظام الكهروضوئي أن يبقى الملف المتحرك متوازناً أثناء التحميل والفراغ.
نظام اختبار الاهتزاز الرائد في الصناعة لمصداقية المنتج
تم تصميم نظام اختبار الاهتزازات Sinuo SN553 لمحاكاة الضغوط البيئية في العالم الحقيقي ، وضمان متانة وسلامة المكونات الحرجة.من الإلكترونيات السيارات ومكونات الطيران إلى بطاريات الليثيوم (UN 38.3) والإلكترونيات الاستهلاكية، هذا النظام يوفر الإثارة الدقيقة اللازمة لتلبيةGB، GJB، UL، JIS، IEC، و MIL-STDالمعايير.
يجمع هذا النظام بين طاقة عالية مع التحكم الرقمي الدقيق، مما يوفر حلًا كاملًا مفتوحًا للمختبرات وأقسام مراقبة الجودة في التصنيع.
جاهزة للامتثال العالمي:تم تكوينها مسبقاً لتلبية المعايير الدولية الصارمة بما في ذلك UN 38.3 (البند 4.3) ، IEC 62133-1:2017، و IEC 62133-2:2017.
قدرة دفع عالية:يُسلمون3200 كيلوغراممن قوة الصين / العشوائية ، قادرة على اختبار الحمولات الثقيلة (حتى 400 كجم) مع أكبر تسارع 100G.
أنماط الاختبار المتعددة الأبعاد:يدعم اختبارات الاصطدام العشوائي والصدمة الكلاسيكية ضمن نطاق التردد1 ️ 2,700 هرتز.
1مولد الإثارة الكهرومغناطيسية (A30S34)
البناء القوييحتوي على نظام توجيه محوري مزدوج المحامل لتقليل التداول الديناميكي والدوران ، مما يضمن المتانة في ظروف الإجهاد العالي.
التبريد الفعال:يستخدم قناة هواء حشرة العسل وتصميم مروحة منخفضة الضوضاء للحفاظ على الاستقرار الحراري خلال الاختبارات طويلة الأمد.
المواصفات الرئيسية:الحد الأقصى للنزوح 51 ملم p-p ؛ قطر لفائف المتحركة Ф342 ملم ؛ تسرب تدفق < 10 غاوس.
2مكبر طاقة التبديل الرقمي (LA30K)
كفاءة عالية:يستخدم تكنولوجيا MOSFET / IGBT مع ضرب التردد الجوفي PWM لنسبة إشارة عالية إلى الضوضاء (> 70dB) وتشويه منخفض.
طاقة الخروج:40 كيلو فولت مع حماية الخدمة المدمجة (الحماية من الإفراط في الجهد، الإفراط في التيار، الحماية من درجة الحرارة) لحماية معداتك.
3جهاز تحكم الاهتزاز الرقمي (VCSusb-2)
التحكم بدقة عالية32 بت DSP مع دقة 24 بت ADC يضمن التحكم في الحلقة المغلقة في الوقت الحقيقي مستقلًا عن جهاز الكمبيوتر.

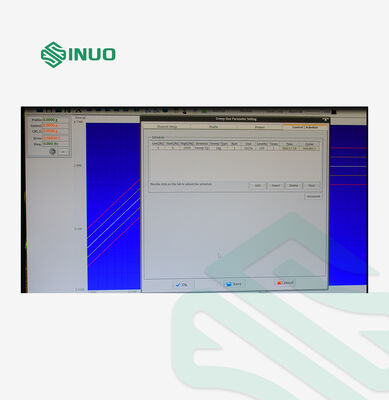

واجهة سهلة الاستخدام:البرمجيات القائمة على ويندوز مع إنتاج تقرير اختبار تلقائي بنقرة واحدة (Word / PDF).
خصائص السلامة:يتضمن "معاينة إشارة صغيرة" للتحقق من الإعدادات قبل اختبار القوة الكاملة، بالإضافة إلى قفل وقف الطوارئ.
4التوسع والإصلاح
التوسع الرأسي (VT100):مائدة سبيكة المغنيسيوم 1000x1000 ملم، سطح صلب، قابلة للاستخدام حتى 2000 هرتز.
طاولة الزحف الأفقي (HG100):تصميم شرائح فيلم الزيت لقدرة عالية على الانقلاب ، مثالية للعينات الكبيرة أو غير المنتظمة.
التركيز التلقائي:يضمن النظام الكهروضوئي أن يبقى الملف المتحرك متوازناً أثناء التحميل والفراغ.
| المعلم | المواصفات |
|---|---|
| أقصى قوة (سينوس) / عشوائية | 3200 كيلوغرام |
| قوة الصدمة القصوى | 6400 كيلوغرام |
| نطاق التردد | 1 2500 هرتز (المولد) / حتى 4800 هرتز (المتحكم) |
| الحد الأقصى للنزوح | 51 ملم (قمة قمة) |
| أقصى سرعة / تسريع | 2 متر/ثانية / 100 غرام |
| الحمولة الكبيرة | 400 كجم |
| مكبر الطاقة | 40 KVA، التبديل الرقمي |
| قنوات التحكم | 2 مدخل / 1 مخرج، واجهة USB |
| إمدادات الطاقة | التيار المتردد ثلاثي المراحل 380 فولت / 50 هرتز، 56 كيلوواط |
التحكم العشوائي:معادلة في الوقت الحقيقي مع نطاق ديناميكي > 90 ديسيبل ؛ يدعم ما يصل إلى 3،200 خط طيفي.
التحكم في الجلد:تشويه منخفض (< -100dB) مع أنماط مسح خطية / لوغاريتمية.
الصدمة الكلاسيكية:يدعم موجات نصف الجانبية، التريبيزية، الأسنان المنشارية، والمثلثات مع مدة النبض من 0.5 إلى 3000 ميس.
مجموعة كاملة من كابلات الاتصال وأنابيب الهواء
تعليمات التشغيل وتقارير التفتيش ودليل الصيانة
جهاز استشعار تسريع النظام المعايرة
مفتاح T ، مفتاح هيكساجونال ، مفك المسامير ، ومشبك شريط الضغط المتذبذب
