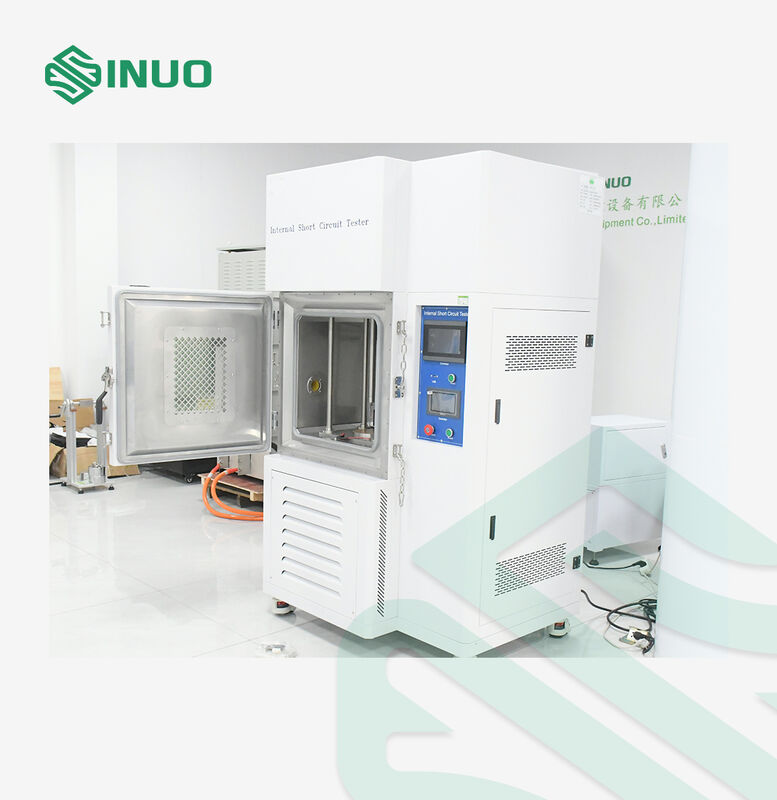

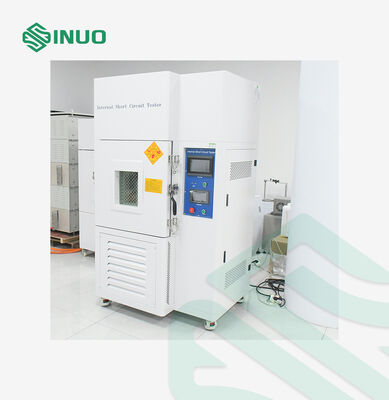

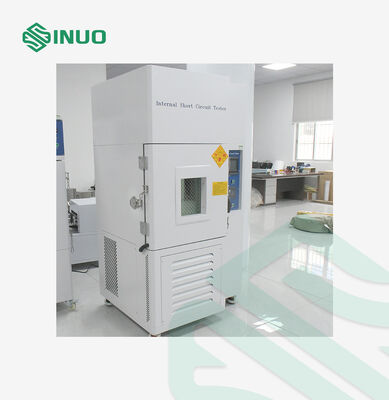

معدات اختبار الدائرة القصيرة الداخلية لبطاريات الليثيوم أيون IEC 62133-2

المعلمات التقنية الرئيسية لغرفة التحكم في درجة الحرارة

1

نطاق الحرارة

0 ~ 100°C

2

الدقة التحليلية

0.1°C

3

تقلبات الحرارة

±2.0°C

4

الحرارة المنخفضة

0°C

5

معدل التدفئة

متوسط 3 درجة مئوية/دقيقة (من 0 درجة مئوية إلى 100 درجة مئوية، بدون حمولة غير خطية)

6

معدل التبريد

متوسط 1°C/min (من 100°C إلى 0°C، غير خطي بدون حمولة)

- نعم

7

سخان

سخان كهربائي من الفولاذ المقاوم للصدأ على شكل أنبوب حرارة من نوع الزعانف

8

نظام الدورة الدورية لتزويد الهواء

نظام تداول الهواء عن طريق الحمل

9

أجهزة الأمان

إنذار زيادة درجة الحرارة، حماية MCCB من الإفراط، الخ

10

مواد العزل

رغوة البولي يوريثان الصلبة + الصوف الزجاجي المضغوط عالي الكفاءة

11

الحرارة

جهاز تحكم TEMMI المستورد من كوريا

12

حجم الغرفة الداخلية

W400*H500*D500mm

13

مادة الغرفة الداخلية

لوحة الفولاذ المقاوم للصدأ المرآة ، تعزيز السفلي

14

حجم الغرفة الخارجية

W1200 X H2000 X D1000MM؛

15

مادة الغرفة الخارجية

معالجة الطلاء من الصلب المطاط البارد

المعلمات التقنية الرئيسية لنظام اختبار القوة

1

نطاق القوة

1kg-200kg

2

الوحدة

كغ/ن/رطل

3

ضربة الضغط

0~300MM

4

دقة عرض القوة

1N

5

القرار

1/10000

6

دقة القوة

≤0.5%

7

دقة عرض السرعة

1 ملم

8

نوع القيادة

محرك خدمة

9

سرعة الضغط

سرعة الضغط قابلة للتعديل. سرعة نقطة الاتصال الأولى خلال

يمكن تعيين الضغط إلى 1.5 سم / ثانية؛ نطاق سرعة عملية الاختبار هو 0.01 ~ 900MM / MIN (قابلة للتعديل، 0.1 ~ 1.5CM / ثانية)

10

حجم رأس الضغط

10 × 10 × 5 ملم أو 10 × 10 × 2 ملم

11

مادة رأس الضغط

قطعة واحدة من المطاط النترلي (NBR ، الجانب 10mm ، سمك 2mm)

أكريليك (أكريلي، جانب 5 ملم، سمك 2 ملم)

12

مادة مكتب العمل المضغوط

صفيحة من سبيكة الألومنيوم أو صفيحة من الفولاذ المقاوم للصدأ 316، مقاومة للتآكل

13

حجم البطارية المناسب

300 × 300 × 300 مليمتر ((WXDXH))

14

النافذة المرئية

زجاج مضاد للانفجار 300 × 300 ملم

15

منفذ إمدادات الهواء

هناك منفذين لتقديم الهواء على الجانب الأيسر من الصندوق

16

الإضاءة

هناك مصباح إضاءة داخل الصندوق، والتي يمكن أن تضيء كامل مساحة الاختبار

17

نطاق جمع الجهد

0-100 فولت، وتردد الاستحواذ 100 هرتز/ثانية

18

دقة الجهد

0.1mv

19

تردد اكتساب الجهد

100/ثانية

20

نطاق التشوه

0-300MM

21

طائرة الاختبار

300×300MM

22

إمدادات الطاقة

220 فولت 50 هرتز

23

القوة

2.0 كيلوواط

24

وزن الجهاز

حوالي 350 كجم
