اختبار الدائرة القصيرة الخارجي عالي الأداء لتقييم بطارية ليثيوم أيون

الاسم التجاري:	Sinuo
رقم الطراز:	SN551
الـ MOQ:	1
شروط الدفع:	تي/تي
القدرة على التوريد:	10 مجموعات في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

Calibration Certificate (Cost Additional)

الحد الأقصى لتيار الحمل:

2000 أمبير (تيار مستمر)

مقاوم مدمج:

20±5mΩ و80±20mΩ

حجم الغرفة الداخلية:

العرض 650 ملم * العمق 650 ملم * الارتفاع 500 ملم

زمن استجابة DC:

≤5μs

نطاق جمع الجهد:

0 ~ 100 فولت (تيار مستمر)

معدل الاستحواذ الحالي:

1 وقت/ق

نطاق جمع درجة الحرارة:

0°100°C

دقة جمع درجة الحرارة:

± 2 ℃

تفاصيل التغليف:

تعبئة الصادرات

القدرة على العرض:

10 مجموعات في الشهر

وصف المنتج

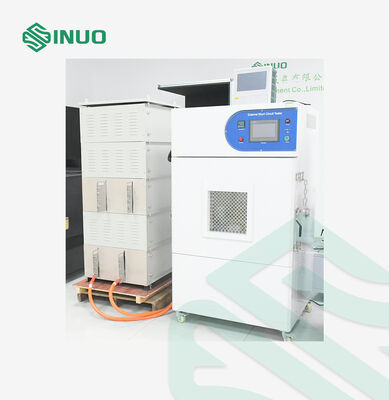

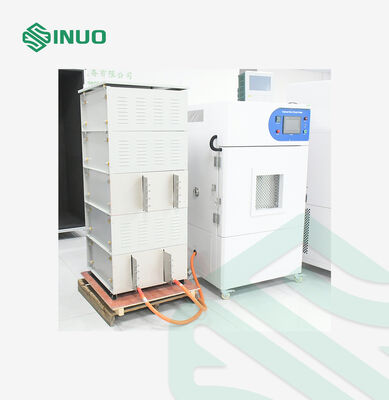

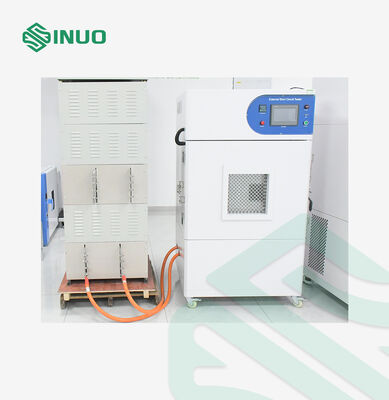

جهاز اختبار الدائرة القصيرة الخارجي عالي الأداء لتقييم بطارية الليثيوم أيون

المعايير والشروط الممتثلة

إنه يتوافق مع معيار UL 2580 البند 26، IEC62133-1:2017 البند 7.3.2، IEC62133-2:2017 البند 7.3.1 و7.3.2، IEC62133:2014 البند 7.3.2،8.3.1، 8.3.2، IEC60086-4 البند 6.5.1، IEC60086-4 البند 6.5.8 6.5.9، وهكذا.

نظرة عامة على المنتج

بعد دخول المعدات إلى المختبر، اضبط المسافة بين الجزء الأمامي والخلفي واليسار واليمين للمعدات، واضبط أقدام التسوية لضبط المستوى الأساسي، ثم ثبت أكواب العجلات.
قم بتوصيل سلك الطاقة بالجهاز واختبر الجهاز. فقط في حالة عدم وجود مشاكل يمكنك الدخول في اختبار المنتج.
اضبط معلمات الاختبار، ثم ضع البطارية على رف صندوق الاختبار الداخلي، وأغلق الباب وابدأ الاختبار.
أثناء الاختبار، لا يمكن فتح الباب حسب الرغبة حتى يتم الانتهاء من الاختبار. بعد انتهاء وقت المراقبة، يمكن فتح الباب لفحص البطارية.

المعلمات التقنية

اسم	حدود
الأعلى. تحميل الحالي	2000 أمبير (تيار مستمر)
وقت استجابة العاصمة	≥5μs
مقاوم مدمج	20±5mΩ و80±20mΩ (يمكن تبديل مجموعتين من المقاومات يدويًا بناءً على متطلبات قياسية مختلفة)
حجم الغرفة الداخلية	العرض 650 ملم * العمق 650 ملم * الارتفاع 500 ملم
طريقة التحكم	PLC وشاشة تعمل باللمس
مادة الصندوق الداخلي	الفولاذ المقاوم للصدأ
شريط الختم	سيليكون مقاوم للتآكل.
التحكم في درجة الحرارة	درجة الحرارة العادية RT+10°C~100°C (يمكن ضبطها مسبقًا) معدل ارتفاع درجة الحرارة 3 درجة مئوية/دقيقة قرص درجة الحرارة 0.5 درجة مئوية توحيد درجة الحرارة: ±2 درجة مئوية
حالة توقف الاختبار	1) تنخفض درجة حرارة البطارية إلى 20% أقل من الذروة؛ 2) وقت الدائرة القصيرة
درجة حرارة سطح البطارية	يمكن مراقبة التغيرات في درجات الحرارة أثناء اختبار سطح البطارية

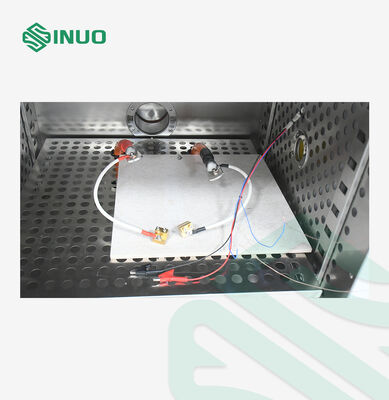

رف العينة	رف تخزين ألواح فولاذية مثقبة من الفولاذ المقاوم للصدأ SUS #201، مع قدرة تحمل قصوى تبلغ 30 كجم على طبقة واحدة. الارتفاع قابل للتعديل في نفس الوقت.
يجمع عنصر القاعة الإشارة الحالية	يتم استخدام عناصر القاعة لجمع التيار المتولد عندما يكون نظام الدائرة القصيرة قصير الدائرة، وتجنب توليد مقاومة الاتصال، ويكون نقل البيانات مستقرًا ودقيقًا؛

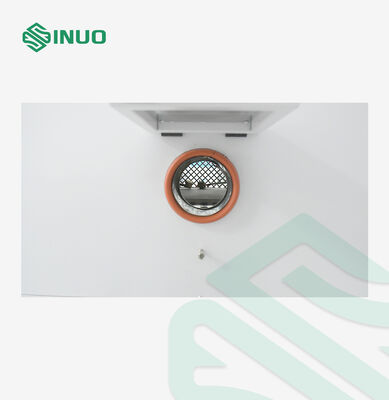

ثقب الرصاص	توجد فتحة رصاص بقطر 50 مم على الجانب الأيسر من الصندوق لتمرير أسلاك الاختبار من خلالها.
باب الغرفة	يتم استخدام مفصلات عالية القوة لإصلاح الباب، ويمكن تركيب مجموعتين على الأقل من الأقفال المقاومة للانفجار على الباب لإصلاحه.
جهاز تخفيف الضغط المقاوم للانفجار	لديها وظيفة العادم، ومقاومة للانفجار وتخفيف الضغط. يحتوي الجزء الخلفي من صندوق الحماية على باب تخفيف الضغط الممتز بالمغناطيس (300*300 مم). عندما يتأثر تدفق الهواء القوي، يفتح باب تخفيف الضغط ويغلق تلقائيًا لتقليل تأثير الانفجار.
إضاءة	تم تصميم باب غرفة الاختبار بإضاءة LED عالية السطوع لتسهيل رؤية ظروف الاختبار في غرفة الاختبار.
