معدات اختبار موصلات EV للقوة الميكانيكية والمرونة لتقييم موصلات وشبكات شحن المركبات الكهربائية

معدات اختبار موصلات EV للقوة الميكانيكية والمرونة لتقييم موصلات وشبكات شحن المركبات الكهربائية

الاسم التجاري:	Sinuo
رقم الطراز:	SNQC1009
الـ MOQ:	1
شروط الدفع:	تي/تي
القدرة على التوريد:	10 مجموعات في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

Calibration Certificate (Cost Additional)

وزن المعدات:

150 كجم

معدل الانحناء:

0-60 مرة / دقيقة

زاوية الانحناء:

0-360 درجة قابل للتعديل

محطة الاختبار:

محطة واحدة

وضع القيادة:

محرك سيرفو

أبعاد المعدات:

W1000*D800*H1600mm

وزن الحمل:

20N،25N،50N،75N،100N،140N

مزود الطاقة:

AC220V ± 10٪ / 50-60 هرتز

تفاصيل التغليف:

تعبئة الصادرات

القدرة على العرض:

10 مجموعات في الشهر

إبراز:

معدات اختبار موصلات شحن المركبات الكهربائية,تقييم المرونة معدات اختبار موصلات الكهرباء,معدات اختبار ربطات الكهرباء ذات المقاومة الميكانيكية

Flexibility Evaluation EV Connector Testing Equipment

Mechanical Strength EV Connector Testing Equipment

وصف المنتج

معدات اختبار موصلات EV للقوة والمرونة الميكانيكية

تقوم معدات الاختبار المتخصصة هذه بتقييم القوة والمرونة الميكانيكية لموصلات شحن المركبات الكهربائية والمقابس والمقابس والمقرنات وفقًا للمعايير الدولية.

معايير الامتثال

يتوافق مع البند 7.11 والبند 7.15 من IEC 62196-1:2014، والبند 24.4 من IEC 60309-1:2012.

نظرة عامة على المنتج

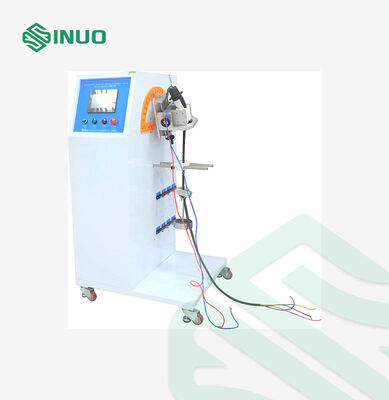

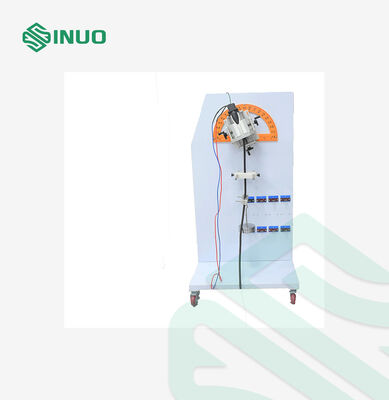

تم تصميم آلة اختبار مرونة قابس EV لتقييم المتانة الميكانيكية لمكونات شحن المركبات الكهربائية، مع التركيز بشكل خاص على نقطة دخول الكابل - المنطقة الأكثر عرضة لإجهادات الانحناء المتكررة في التطبيقات الواقعية.

تستخدم هذه الأداة عالية الدقة تقنية محرك سيرفو لقيادة قرص دوار يتأرجح عينات الاختبار من خلال حركات يسار-يمين خاضعة للرقابة. يتوقف النظام تلقائيًا عند الوصول إلى دورات الانحناء المحددة مسبقًا ويشير إلى اكتمال الاختبار. يضمن التحكم الذكي في المؤازرة زوايا تأرجح دقيقة وقابلة للتكرار مع الحد الأدنى من الإزاحة الجانبية، مما يضمن نتائج اختبار موثوقة.

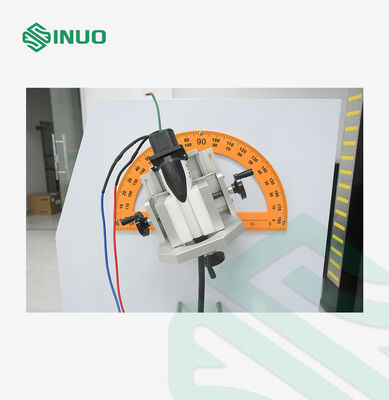

يتم تركيب العينات كبيرة الحجم بشكل آمن على ألواح ألومنيوم متينة، مع محاذاة محور التأرجح بدقة عند نقطة دخول السلك لمحاكاة إجهادات التطبيق بدقة. يقلل هذا التكوين من الإجهاد غير الضروري مع توفير محاكاة ميكانيكية أصلية.

تم تصميم المعدات لبيئات الاختبار الشاقة، وتعمل على مدخلات طاقة AC220V±10% / 50-60Hz وتقدم أداءً مستقرًا مع تصنيف طاقة 3KW. مثالية لمختبرات البحث والتطوير ومرافق اختبار الامتثال وأقسام ضمان الجودة المتخصصة في موصلات EV ومكونات الطاقة الصناعية.

المواصفات الفنية

أبعاد المعدات	تقريبًا: W1000 × D800 × H1600mm
وزن المعدات	150 كجم
حكم الاختبار	تقييم يعتمد على إشارة التوصيل الحالية

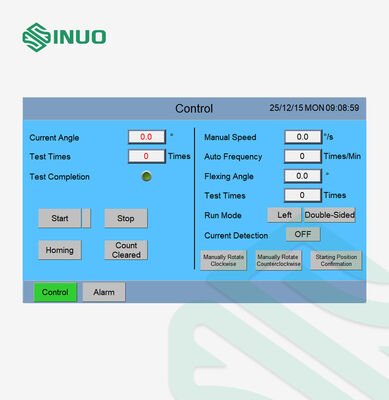

التحكم الكهربائي	التحكم المتكامل الذكي PLC مع واجهة لمس HMI مقاس 7 بوصات
وضع القيادة	محرك سيرفو
وزن الحمل	20N، 25N، 50N، 75N، 100N، 140N
زاوية الانحناء	0-360 درجة قابلة للتعديل (افتراضي ±45 درجة)
دورات الانحناء	0-999,999 قابلة للضبط مسبقًا (افتراضي 20000 دورة)
معدل الانحناء	0-60 دورة/دقيقة، قابلة للضبط مسبقًا
إمداد طاقة الحمل	اتصال خارجي، خزانة تحميل اختيارية بجهد قابل للتعديل (0-250 فولت) وتيار (AC 0-400A)
تثبيت العينة	تثبيت ميكانيكي مع وضع قابل للتعديل
