معدات اختبار مرونة موصل EV مع محرك سيرفو 0-360 درجة زاوية انحناء قابلة للتعديل متوافقة مع IEC62196-1

معدات اختبار مرونة موصل EV مع محرك سيرفو 0-360 درجة زاوية انحناء قابلة للتعديل متوافقة مع IEC62196-1

الاسم التجاري:	Sinuo
رقم الطراز:	SNQC1009
الـ MOQ:	1
شروط الدفع:	تي/تي
القدرة على التوريد:	10 مجموعات في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

Calibration Certificate (Cost Additional)

محطة الاختبار:

محطة واحدة

وزن المعدات:

150 كجم

معدل الانحناء:

0-60 مرة / دقيقة

زاوية الانحناء:

0-360 درجة قابل للتعديل

أبعاد المعدات:

W1000*D800*H1600mm

وضع القيادة:

محرك سيرفو

مزود الطاقة:

AC220V ± 10٪ / 50-60 هرتز

وزن الحمل:

20N،25N،50N،75N،100N،140N

تفاصيل التغليف:

تعبئة الصادرات

القدرة على العرض:

10 مجموعات في الشهر

إبراز:

معدات اختبار ثني موصلات المركبات الكهربائية IEC62196-1,معدات اختبار ثني موصلات المركبات الكهربائية

EV Connector Flexing Test Equipment

وصف المنتج

معدات اختبار مرونة موصل شحن المركبات الكهربائية

نظام اختبار الانحناء والمرونة

يقوم نظام الاختبار المتخصص هذا بتقييم القوة الميكانيكية ومتانة موصلات شحن المركبات الكهربائية والمقابس الصناعية والمقابس والموصلات من خلال تحليل شامل لأداء المرونة.

معايير الامتثال

يتوافق مع البند 7.11 والبند 7.15 من IEC62196-1:2014
يتوافق مع البند 24.4 من IEC60309-1:2012

نظرة عامة على المنتج

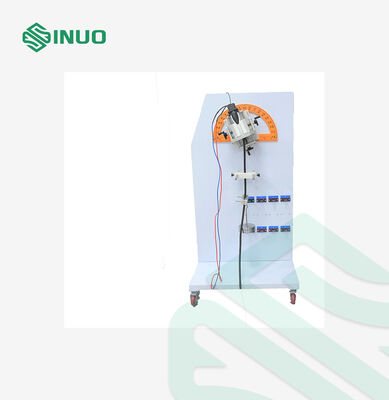

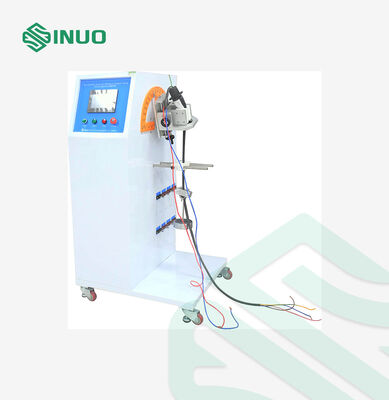

تم تصميم آلة اختبار مرونة قابس EV لتقييم السلامة الميكانيكية لموصلات شحن المركبات الكهربائية عند نقطة دخول الكابل الحرجة - وهي المنطقة الأكثر عرضة لإجهادات الانحناء المتكررة أثناء التشغيل الفعلي.

باستخدام تقنية محرك سيرفو عالية الدقة، يقوم هذا النظام بتشغيل قرص دوار يتأرجح عينات الاختبار من خلال حركات يمين-يسار خاضعة للتحكم. يتوقف نظام التحكم الذكي تلقائيًا عن التشغيل عند الوصول إلى عدد الدورات المحددة مسبقًا ويوفر إشارات إكمال واضحة. يضمن التحكم المتطور في المؤازرة زوايا تأرجح دقيقة مع الحد الأدنى من الإزاحة الجانبية، مما يضمن إمكانية تكرار الاختبار والموثوقية.

يتم تركيب العينات كبيرة الحجم بشكل آمن على ألواح ألومنيوم متينة، مع محاذاة محور التأرجح بدقة مع نقطة دخول السلك. يحاكي هذا التكوين بدقة إجهادات التطبيق الحقيقية مع تقليل الإجهاد غير الضروري لمحاكاة ميكانيكية أصلية.

تم تصميم المعدات لبيئات الاختبار الصعبة، وتعمل على مدخلات طاقة AC220V±10% / 50–60Hz وتقدم أداءً مستقرًا مع تصنيف طاقة 3KW. مثالية لمختبرات البحث والتطوير ومرافق اختبار الامتثال وأقسام ضمان الجودة المتخصصة في موصلات EV ومكونات الطاقة الصناعية.

المواصفات الفنية

المعلمة	تخصيص
أبعاد المعدات	تقريبًا: W1000 × D800 × H1600mm
وزن المعدات	150 كجم
طريقة حكم الاختبار	تحليل إشارة توصيل التيار

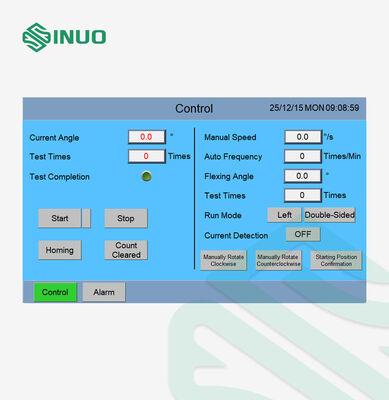

التحكم الكهربائي	PLC تحكم متكامل ذكي مع واجهة لمس HMI مقاس 7 بوصات
نظام القيادة	محرك سيرفو
خيارات وزن الحمل	20N، 25N، 50N، 75N، 100N، 140N
نطاق زاوية الانحناء	0-360 درجة قابلة للتعديل (افتراضي ±45 درجة)
سعة دورة الانحناء	0-999,999 دورة محددة مسبقًا (افتراضي 20,000 دورة)
معدل الانحناء	0-60 دورة/دقيقة، قابلة للتعديل بالكامل
إمداد طاقة الحمل	اتصال خارجي مع خزانة تحميل اختيارية تتميز بجهد قابل للتعديل (0-250 فولت بين الموصلات) وتيار قابل للتعديل (AC 0-400A)
تثبيت العينة	تثبيت ميكانيكي مع موضع تثبيت قابل للتعديل
