| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1023A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 1 مجموعة / شهر |
اختبار شامل لجهاز القفل الإلكتروني لسلاح شحن السيارات
المعايير والبنود الممتازة
تتوافق مع IEC62196-1:2022، إلخ
لمحة عامة عن المعدات

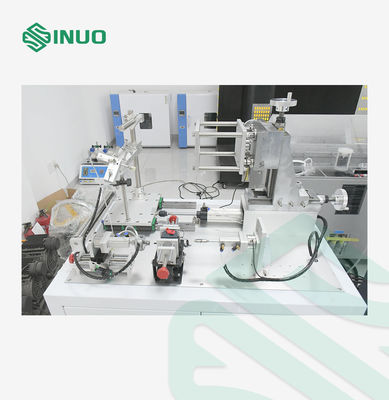

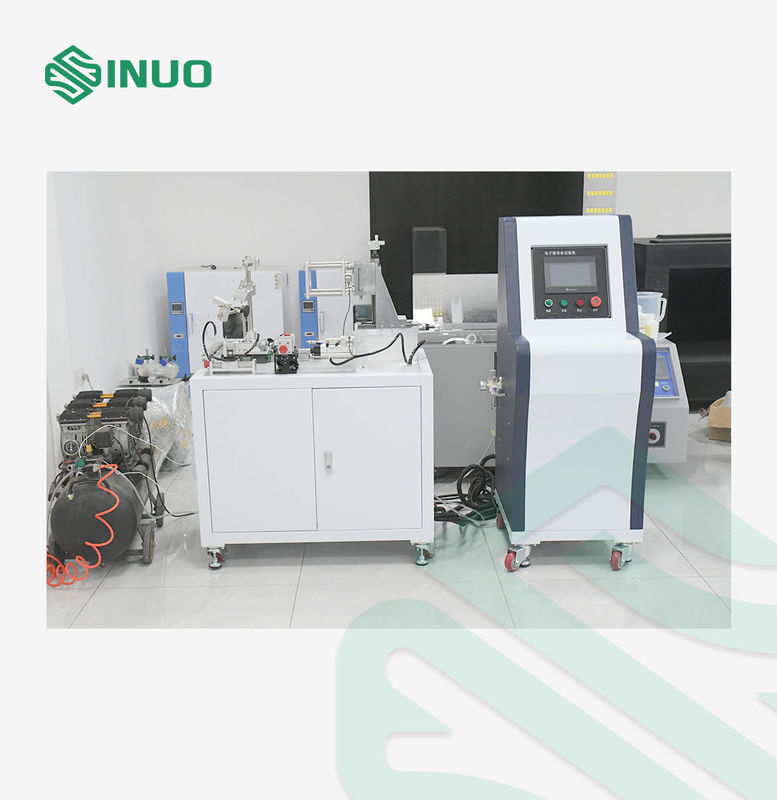

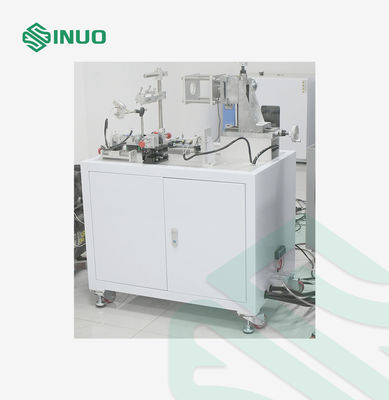

The EV Charging Gun Electronic Locking Device Comprehensive Tester is specially designed for full-range performance and durability evaluation of electronic and mechanical lock mechanisms used in EV AC/DC charging connectors.
هذا النظام المتقدم يحاكي ظروف التشغيل الحقيقية بما في ذلك الإجهاد الميكانيكي، والحمل الكهربائي، والتأثير الحراري، والإفراج عن الطوارئ والركوب الدراجات القصوىوامتثال واجهات الشحن وفقًا لـ GB/T، IEC 62196-1، وغيرها من المعايير العالمية.
يحتوي على التحكم الذكي لـ Mitsubishi PLC وأجهزة استشعار القوة عالية الدقة ، وأجهزة تركيب عالمية مرنة لأنواع متعددة من الموصلات (GB ، EU ، US) ، يوفر الجهاز الاختبار مستقرًا ودقيقًا ،والاختبارات الآلية لمراكز البحث والتطوير، مختبرات التصديق، ومصنعي معدات شحن الكهرباء.
الخصائص الرئيسية
الامتثال الكامل لـ GB/T 20234.1-2023 ، IEC 62196-1:2022
محاكاة التشغيل الطبيعي ، فتح الطوارئ ، اختبار دورة الظروف القاسية
تطبيق قوة دفع / سحب محورية عالية الدقة (050N / ≤±0.5%)
قوة فتح قابلة للبرمجة تصل إلى 100N
مراقبة في الوقت الحقيقي لإشارات رد فعل القفل / إطلاق القفل
ما يصل إلى 99999 دورة لاختبار الصمود
وحدة ميكانيكية مستقلة مناسبة لاختبار غرفة المناخ
Mitsubishi PLC + 7 بوصات HMI للعمل المستقر والذكية
مصابيح عالمية متوافقة مع موصلات AC/DC العالمية
المعلمات التقنية
| مشروع الاختبار |
a) اختبار التشغيل الطبيعي (مدة الحياة) لجهاز القفل الإلكتروني ب) اختبار إطلاق الطوارئ اليدوي لجهاز القفل الإلكتروني ج) اختبار دورة الحياة في الظروف القاسية لجهاز القفل الإلكتروني |
| محطة عمل | محطة عمل واحدة |
| طريقة التحكم الكهربائية | التحكم المتكامل الذكي لـ Mitsubishi PLC ، تشغيل واجهة الإنسان والآلة الملونة البالغة 7 بوصات |
| وضع العمل | تشغيل يدوي أو قابل للبرمجة |
| مشابك | (أ) تلبي متطلبات أجهزة القفل الإلكترونية المستقلة أو الأجهزة المخصصة للأغراض العامةوالمعايير الأوروبية. |
| وظيفة الاختبار | مجهزة بوظيفة اختبار القفل الإلكتروني العلوي |
| فتح جهاز القفل الإلكتروني | يحتوي على فتح يدوي لجهاز القفل الإلكتروني ويتبنى وضع تشغيل تلقائي بقيادة إلكترونية.يتم تنفيذ البرمجة لتلبية متطلبات التشغيل الطبيعي (مدة الحياة) لجهاز القفل الإلكترونيقوة فتح مطلوبة هي (0 ~ 100) N ، خطأ الإشارة ≤ ± 0.5٪ F.S. ، والقرار ≤ 0.1 N. |

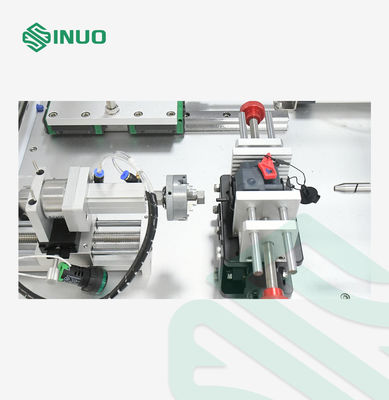

| جهاز القفل الإلكتروني يطبق القوة | مجهزة بجهاز تطبيق القوة لآلية رافعة القفل في جهاز القفل الإلكتروني،يمكن لجهاز تطبيق القوة أن يشد نهاية رافعة القفل ويطبق قوة الدفع المحوري أو التوتريجب أن تصل نطاق قياس القوة إلى (0~50) ن، وخطأ الإشارة ≤ ± 0.5% F.S، والقرار ≤ 0.1 ن،ويمكن ضبط معدل تطبيق القوة للحفاظ على قيمة قوة ثابتةيمكن لجهاز تطبيق القوة قياس تحرك الجزء المجهد وموقف رافعة القفل ، ويتعين أن يلبي نطاق قياس التحرك (0 ~ 50 ملم). |
| تحويل القطبية | البرنامج PLC يغير تلقائيًا ، ويقوم بتحويل 1s بعد اكتشاف ردود الفعل الالكترونية لحالة القفل. |
| إمدادات الطاقة المتواصلة | (30V/10A) DC ، دقة الجهد أفضل من 0.5 فئة ، الدقة ≤0.1V |
| وقت الفاصل | وقت الفاصل: يمكن تعيينه تعسفاً ضمن نطاق (0~200) ثانية، والقرار ≤1 ثانية، وتيار الحمل القابل للتعديل من 1-200mA للتعاون مع التشغيل. |
| الوظيفة | وهي مجهزة بتيار تحميل قابل للتعديل من 1-200mA وجهاز مراقبة يوفر ردود فعل على إشارة فتح القفل الإلكتروني / قفل القفل ،تسجيل حالة تشغيل / إيقاف الإشارة وعدد المرات. |
| تشخيص خطأ | الكشف المدمج عن إشارة التغذية الراجعة ، الإيقاف التلقائي في حالة وجود تشوه |
| عدد التجارب | يتم تعيينها بشكل تعسفي ضمن نطاق (0~99999) مرات. |
| حماية الأمن | حماية الأرضية، حماية الدائرة القصيرة، حماية الإفراط |
