| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN554B-30T |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 1 مجموعة / شهر |

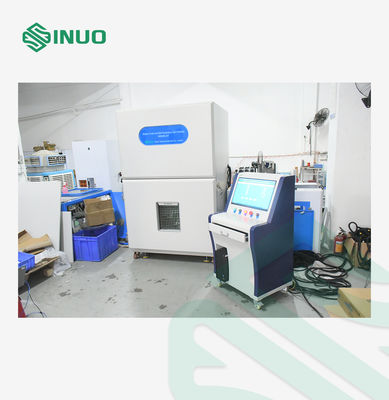

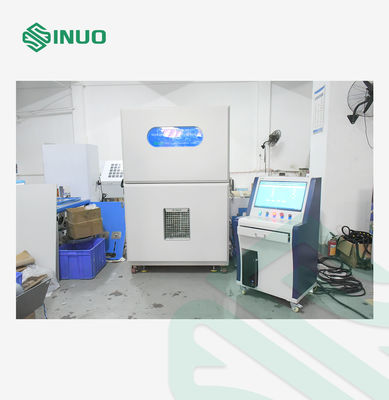

غرفة اختبار سلامة البطارية 300kN Crush & Nail Penetration Tester
المعايير والبنود الممتازة
تتوافق مع معيار SAE J2464 (البند 4.3.3.1: اختبار اختراق؛ البند 4.3.6.1: اختبار السحق) ، اختبار السحق AIS 038 في الصفحة رقم 79 من 106 cl.no 3.2اختبار اختراق الظفر في الصفحة رقم 101 من 1063.2 (أ) ، IEC62133-2012، IS0 12405-4:2018، إلخ
لمحة عامة عن المعدات
غرفة اختبار كسارة البطارية و اختبار اختراق الأظافر هي نظام اختبار سلامة عالي الدقة مصمم لخلايا واحدة و وحدات بطارية الطاقةهذا الاختبار المتقدم يقيم بدقة سلامة البطارية في ظل ظروف شديدة، بما في ذلك سيناريوهات السحق والتشوه والانقطاع.
مجهز بنظام مراقبة الجهد والقوة والنزوح والسرعة في الوقت الفعلي ، يضمن النظام تحكمًا دقيقًا طوال الاختبار.البرنامج البديهي يسمح لك لتحديد ظروف الاختبار على أساس الضغط، التشوه، أو الجهد على حدة أو مجتمعة ويتوقف تلقائيًا عن الاختبار عندما يتم استيفاء أي شرط.
تقوم لوحة التحكم الأم المخصصة بتسجيل جميع البيانات الحيوية وتتواصل على الفور مع الكمبيوتر ، مما يتيح تتبع البيانات والمقارنة وتوليد التقارير بسهولة.مثالية لمصنعي البطاريات ومختبرات البحث والتطوير، هذا الجهاز يضمن الامتثال للمعايير الدولية للسلامة مع توفير نتائج موثوقة ويمكن تكرارها.
المعلمات التقنية
| حجم خلايا بطارية المستخدم |
الحجم الأقصى (الطول × العرض × الارتفاع): 300*300*250ملم، الوزن: 18kg-30kg |
| مساحة الاختبار | 1000 × 1000 × 1000 ملم (العرض والعمق والارتفاع) |
| القوة | 25 كيلوواط |
| الأبعاد | 1200×1500×1850ملم (العرض والعمق والارتفاع، معتمدين على التصميم الفعلي) |
| الوزن (حوالي) | 800 كجم |
| منفذ إخراج الدخان | مدخنة منفذ العادم هو 100mm في القطر |
| فتحة الاختبار | يتم فتح فتحة 50 ملم على كل جانب |
| نطاق الضغط | 1 ≈ 300kN ، الحد الأقصى لمدى جهاز الاستشعار 306kN |
| طريقة القيادة | محرك الخدمة + محرك الأسطوانة الكهربائية |
| حل الضغط | 0.01kN |
| دقة الضغط | ± 1%FS |
| وقت الاحتفاظ بالضغط | 0~99min59s، يمكن تعيينها |
| سرعة طب الوخز بالإبر | 0.1-83mm/s (يمكن ضبطه) |
| دقة السرعة | 0.1mm/s~5mm/s، دقة ±0.05mm/s؛ 5mm/s~83mm/s، دقة ±0.1mm/s |
| دقة السرعة | ≤0.01mm/s |
| النزوح | 0 ≈ 300 ملم |
| دقة التنقل | ±0.1mm |
| إبرة فولاذية |
1) المواصفات: Φ3mm، Φ4mm، Φ5mm، Φ6mm، Φ8mm، Φ20mm 2) الطول: L=200mm 3) المواد: المعالجة الحرارية للصلب 4) الزاوية: 45°~60° 5) كمية: 2 لكل واحد |
| تحويل الوحدات | Kgf، N، kN |
| الرأس المكسور |
1، R75 * 250mm نصف أسطوانة، سهلة لتفكيك. 2، 2R75 * 250mm نصف أسطوانة ، سهلة التفكيك.
|

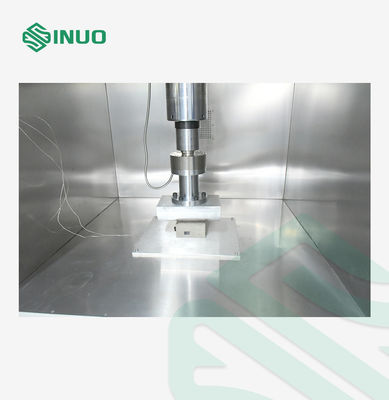

| رأس سحق مسطح |
ذو رأس مسطح 1نصف أسطوانة الرأس كسارة: نصف قطرها 100mm، أي، R100mm * 250mm. 2رأس سحق مسطح |
| اتجاه الإبرة | السحق والوخز بالإبر من الأعلى إلى الأسفل |
| إظهار القوة | شاشة الكمبيوتر |
| دقة جهاز الاستشعار | 1/10000 |
| نظام اكتساب الحرارة | تردد اكتساب درجة الحرارة: 100ms |
| نطاق اكتساب درجة الحرارة 0+1000°C | |
| دقة الحرارة: 0.1 درجة مئوية | |
| قناة اكتساب درجة الحرارة: قنوات 2 | |
| دقة قياس درجة الحرارة: ± 0.5°C | |
| نظام اكتساب الجهد | تردد أخذ عينات الجهد: 100ms |
| دقة اكتساب الجهد: ≤±0.5%FS | |
| الدقة: 10mV | |
| نطاق اكتساب الجهد: 0 ~ 100 فولت | |
| قناة اكتساب الجهد: قناة واحدة | |
| طول خط أخذ العينات | 2 متر |
| تواتر الحصول | ≥50 هرتز |
| حالة الحد | يمكن تعيين الضغط والجهد والتشوه بشكل منفصل ومراقبة في وقت واحد. يمكن إيقاف الاختبار طالما وصل أي متغير واحد أو أكثر إلى القيمة المحددة. |
| هيكل المعدات | هيكل نوع الصندوق |
| إمدادات الطاقة | 380 فولت |
| طريقة التحكم | التحكم عن بعد بواسطة الكمبيوتر، المسافة ≥10m |
