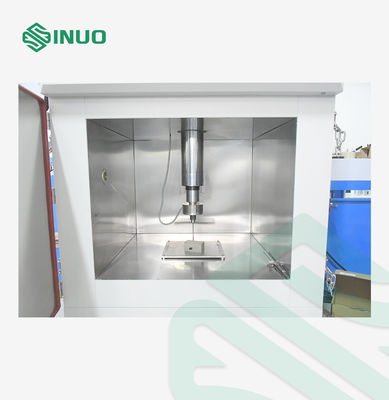

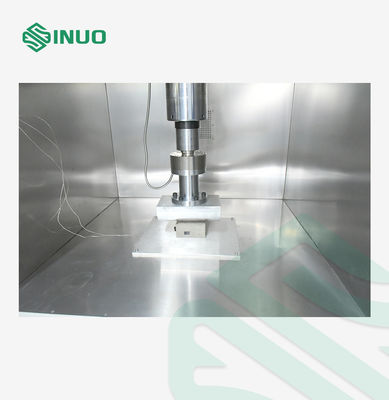

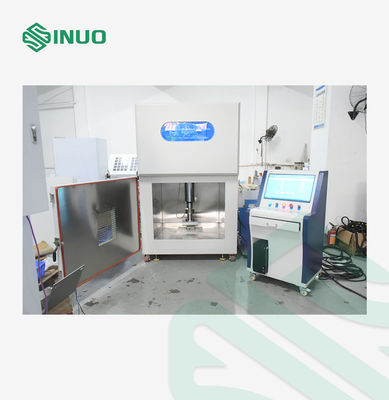

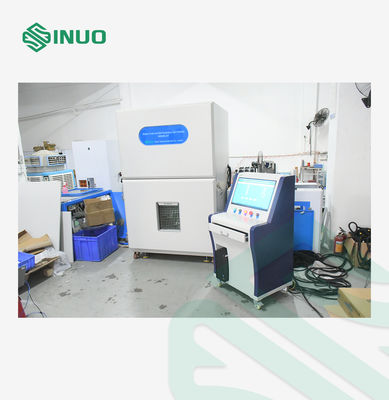

غرفة اختبار كسارة البطارية و اختبار اختراق الأظافر معدات اختبار سلامة البطارية 300kN

غرفة اختبار كسارة البطارية و اختبار اختراق الأظافر معدات اختبار سلامة البطارية 300kN

المعايير والبنود الممتازة

تتوافق مع معيار SAE J2464 (البند 4.3.3.1: اختبار اختراق؛ البند 4.3.6.1: اختبار السحق) ، اختبار السحق AIS 038 في الصفحة رقم 79 من 106 cl.no 3.2اختبار اختراق الظفر في الصفحة رقم 101 من 1063.2 (أ) ، IEC62133-2012 ، IS0 12405-4:2018، إلخ

لمحة عامة عن المعدات

1برنامج الاختبار لديه وظيفة اكتساب الجهد: وفقا لمتطلبات الاختبار للبطارية الواحدة،حتى تتحطم بطارية البطارية أو تكون البطارية مقطوعة قصيرة (الجهد الداخلي للبطارية يصبح 0V)، سيتم جمع التغيير في فولتاج البطارية أثناء الاختبار تلقائيًا. عندما يكون الجهد صفرًا ، فإن المعدات توقف الاختبار تلقائيًا.

2وفقًا لمتطلبات اختبار بطارية الطاقة: يمكن أن يضغط نظام الاختبار أولاً إلى 30٪ من حجم وحدة البطارية (أي التشوه).أو تعيين قيمة ضغط معينة (مثل قوة الطحن هو 20kN)عندما يصل اختبار الطحن إلى قيمة القوة المحددة ويصل أيضًا إلى وقت الاحتفاظ بالضغط المحدد ، يتم إيقاف الاختبار.

3يمكن اختبار العينة وفقًا لأي من الظروف الثلاث للضغط والتشوه والجهد.

4يمكن استخدام أنماط الاختبار الثلاثة كمُتغيرات تحكم لأي مزيج من الظروف. أي أنه يمكن تعيين ثلاث أو حالتين للاختبار في نفس الوقت. إذا تم استيفاء أي من الظروف،الجهاز سوف يوقف الاختبار.

5يمكن أن يعرض نظام الاختبار السرعة أثناء الاختبار. يمكن أيضًا تعيين سرعة الاختبار المطلوبة للاختبار في برنامج الكمبيوتر.

6. يتم معالجة نظام تشغيل الكمبيوتر في مربع الحوار Windows. يمكن تخطيط وضع الجدول بنفسك. يتم تسجيل بيانات الاختبار طوال العملية. ويوفر الادخار ،وظائف المقارنة والتتبع.

7اللوحة الأم المخصصة للتحكم في الاختبار يمكنها تسجيل القوة والنزوح والجهد في نفس الوقت اللوحة الأم للتحكم سترسل تعليمات إلى الكمبيوتر في الوقت الحقيقيو واجهة التحكم سيقوم بتسجيل ومراقبة قوة الطحن، درجة الحرارة، والجهد، والسرعة والتشوه في الوقت الحقيقي. من المريح لتوليد التقارير أو تصدير البيانات مباشرة. بطاقة التحكم الأم سهلة التشغيل.

8. أثناء الاختبار ، يمكن التحكم في وظيفة الاختبار عن طريق جمع إشارات الجهد. سيتغير الجهد أثناء اختبار البطارية. أدخل قيمة الجهد المحددة في نظام الاختبار ،و النظام يخرج إشارةيتم إيقاف اختبار التطويق عند الوصول إلى قيمة الجهد المحددة.

المعلمات التقنية

حجم خلايا بطارية المستخدم	الحجم الأقصى (الطول × العرض × الارتفاع): 300*300*250ملم، الوزن: 18kg-30kg
مساحة الاختبار	1000 × 1000 × 1000 ملم (العرض والعمق والارتفاع)
الأبعاد	1200×1500×1850ملم (العرض والعمق والارتفاع، معتمدين على التصميم الفعلي)
هيكل المعدات	هيكل نوع الصندوق
منفذ إخراج الدخان	مدخنة منفذ العادم هو 100mm في القطر
فتحة الاختبار	يتم فتح فتحة 50 ملم على كل جانب
طريقة التحكم	التحكم عن بعد بواسطة الكمبيوتر، المسافة ≥10m
طريقة القيادة	محرك الخدمة + محرك الأسطوانة الكهربائية
نطاق الضغط	1 ≈ 300kN ، الحد الأقصى لمدى جهاز الاستشعار 306kN
دقة الضغط	± 1%FS
حل الضغط	0.01kN
وقت الاحتفاظ بالضغط	0~99min59s، يمكن تعيينها
سرعة طب الوخز بالإبر	0.1-83mm/s (يمكن ضبطه)
دقة السرعة	0.1mm/s~5mm/s، دقة ±0.05mm/s؛ 5mm/s~83mm/s، دقة ±0.1mm/s
دقة السرعة	≤0.01mm/s
النزوح	0 ≈ 300 ملم
دقة التنقل	±0.1mm
إبرة فولاذية	1) المواصفات: Φ3mm، Φ4mm، Φ5mm، Φ6mm، Φ8mm، Φ20mm 2) الطول: L=200mm 3) المواد:المعالجة الحرارية للصلب 4) الزاوية: 45°~60° 5) كمية: 2 لكل واحد
اتجاه الإبرة	السحق والوخز بالإبر من الأعلى إلى الأسفل
الرأس المكسور	1، R75 * 250mm نصف أسطوانة، سهلة لتفكيك. 2، 2R75 * 250mm نصف أسطوانة ، سهلة التفكيك.
رأس سحق مسطح	ذو رأس مسطح 1نصف أسطوانة الرأس كسارة: نصف قطرها 100mm، أي، R100mm * 250mm. 2رأس سحق مسطح
إبرة ثابتة
إظهار القوة	شاشة الكمبيوتر
دقة جهاز الاستشعار	1/10000
تحويل الوحدات	Kgf، N، kN
نظام اكتساب الحرارة	نطاق اكتساب درجة الحرارة 0+1000°C
	دقة الحرارة: 0.1 درجة مئوية
	دقة قياس درجة الحرارة: ± 0.5°C
	قناة اكتساب درجة الحرارة: قنوات 2
	تردد اكتساب درجة الحرارة: 100ms
نظام اكتساب الجهد	نطاق اكتساب الجهد: 0 ~ 100 فولت
	دقة اكتساب الجهد: ≤±0.5%FS
	الدقة: 10mV
	قناة اكتساب الجهد: قناة واحدة
	تردد أخذ عينات الجهد: 100ms
طول خط أخذ العينات	2 متر
تواتر الحصول	≥50 هرتز
حالة الحد	يمكن تعيين الضغط والجهد والتشوه بشكل منفصل ومراقبة في وقت واحد. يمكن إيقاف الاختبار طالما وصل أي متغير واحد أو أكثر إلى القيمة المحددة.
القوة	25 كيلوواط
إمدادات الطاقة	380 فولت
الوزن (حوالي)	800 كجم
