| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1009 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | ر/ر |
| القدرة على التوريد: | 5 مجموعات/شهر |
جهاز اختبار المرونة المتوافق مع IEC 60309 لمقابس ومآخذ المركبات الكهربائية
المعايير والبنود المتوافقة
تم تصميم وتصنيع جهاز اختبار المرونة وفقًا لمتطلبات البند 26.4 من الجدول 14 من IEC62196-1: 2022، والبند 24.4 من الشكل 9 من IEC60309-1: 2012، وما إلى ذلك.

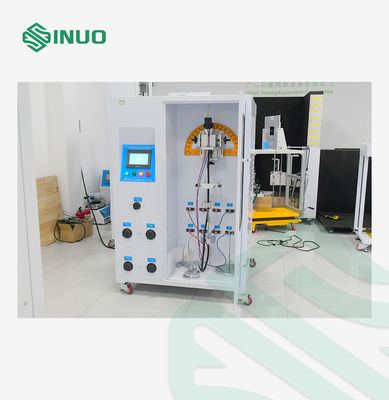

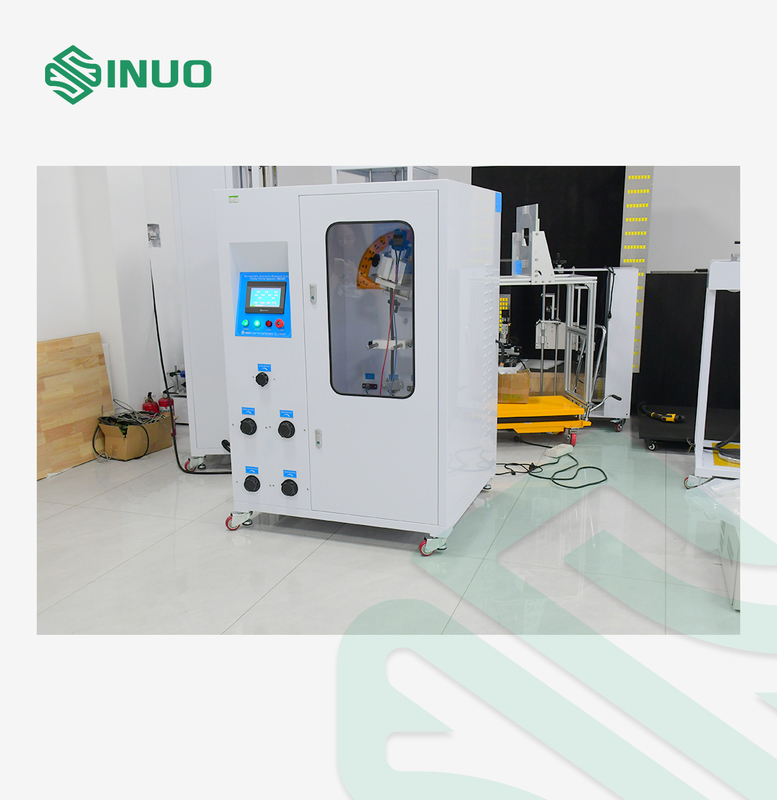

هيكل الجهاز
تم تطوير جهاز اختبار المرونة خصيصًا وفقًا للبند 26.4 من الجدول 14 من IEC 62196-1:2022 والشكل 9 من البند 24.4 من IEC 60309-1:2012، وهو مصمم لإجراء اختبارات التحمل الميكانيكي على قابسات المركبات ومآخذها والموصلات غير القابلة لإعادة الأسلاك.
مجهز بنظام تحكم PLC وواجهة شاشة تعمل باللمس ملونة مقاس 7 بوصات، يضمن الجهاز التشغيل البديهي والتحكم الدقيق. يقوم محرك سيرفو بتشغيل حركة الانحناء، مما يسمح للمشغلين بضبط الزاوية والسرعة وعدد الدورات مسبقًا مباشرة على الشاشة. يتم تشغيل الاختبار تلقائيًا بناءً على المعلمات المكونة، وسيتوقف النظام وينبه بمجرد الوصول إلى عدد الدورات المستهدفة.
يتميز هذا الجهاز بشاشة عرض رقمية عالية الدقة، وتحكم فعال في التردد المتغير، وضبط دقيق للسرعة، وإعدادات ذاكرة بستة أرقام. يعزز تركيبته المعيارية متعددة الأغراض وأداة محاذاة المركز الدوارة مرونة الاختبار، بينما يمكن لوظيفة التحميل المدمجة توفير جهد الاختبار للعينات أثناء التشغيل.
بفضل أتمتته المتقدمة ودقته الموثوقة وتصميمه متعدد الاستخدامات، يعد هذا النظام حلاً مثاليًا للمصنعين والمختبرات التي تسعى إلى التحقق من الامتثال واختبار متانة موصلات المركبات الكهربائية.
المعايير الفنية
| محطة الاختبار | فردي |
| مصدر الطاقة | ثلاث مراحل AC380V±10%، 50 هرتز |
| حكم الاختبار | الحكم على الإشارات المعطاة عند توصيل التيار أو عدمه |
| وضع القيادة | محرك سيرفو |
| أبعاد ووزن الجهاز | الطول 850 مم * العرض 800 مم * الارتفاع 1500 مم، يزن الجهاز بأكمله حوالي 300 كجم |

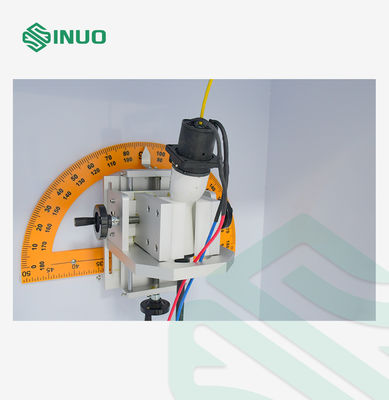

| زاوية الانحناء | 0-360 درجة يمكن تعديلها بحرية (افتراضي 90 درجة، 45 درجة على أي من جانبي العمودي) |
| معدل الانحناء | 0-60 دورة / دقيقة، يمكن ضبطها مسبقًا |
| دورات الانحناء | 0~999999 يمكن ضبطها مسبقًا، افتراضي 20000 دورة |

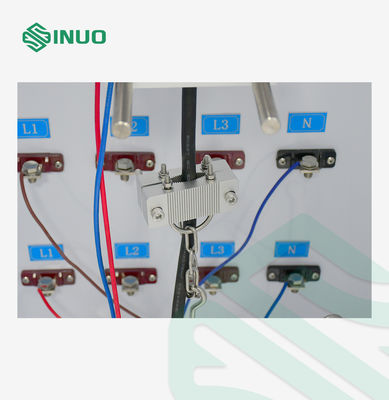

| أوزان التحميل | 20 نيوتن، 25 نيوتن، 50 نيوتن، 75 نيوتن، 100 نيوتن، 120 نيوتن، 140 نيوتن، 180 نيوتن |
| طاقة التحميل |
مدمجة، مع جهد طور قابل للتعديل بين الموصلات 0-250 فولت وتيار AC0-400A قابل للتعديل ملاحظة: للتحميل >400 أمبير، يرجى استخدام مصدر طاقة خارجي |
| طريقة تثبيت العينة | التثبيت الميكانيكي، موضع نقطة التثبيت قابل للتعديل |
| طريقة التحكم الكهربائي | تحكم متكامل ذكي PLC، تشغيل واجهة لمس إنسانية مقاس 7 بوصات |
