معدات اختبار موصل EV
Created with Pixso.

IEC 62196-1 خزانة حمولة EV لاختبارات القدرة على الكسر 0-300V 30A

IEC 62196-1 خزانة حمولة EV لاختبارات القدرة على الكسر 0-300V 30A

الاسم التجاري: Sinuo
رقم الطراز: SN2117
الـ MOQ: 1
شروط الدفع: T/T
القدرة على التوريد: 10 مجموعات شهرياً
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Calibration Certificate (Cost Additional)
الجهد الخارجي:
0~300 فولت
تيار الخروج:
0 ~ 30A
عامل القوى:
0.36098
الطاقة الخارجة:
0 ~ 10 كيلو واط
محطة اختبار:
3 محطات
حمولة بالسعة:
70uf ، 140uf ، 7.3uf قابلة للتبديل
الأبعاد:
1000 × 800 × 1800 (مم) W × D × H.
الوزن:
350 كجم
تفاصيل التغليف:
تعبئة التصدير
القدرة على العرض:
10 مجموعات شهرياً
إبراز:

مقعد حمولة IEC 62196-1 EV,معدات اختبار موصلات الكهرباء,خزانة اختبار القدرة على الكسر

,

EV connector testing equipment

,

breaking capacity test cabinet

وصف المنتج




خزانة تحميل المركبات الكهربائية لاختبار قدرة الكسر IEC 62196



المعايير والبنود المتوافقة




IEC 62196-1 Ed.4CDV 2020 البند 22.



نظرة عامة على المنتج




خزانة تحميل لاختبار قدرة الكسر – متوافقة مع IEC 62196-1:2020

تم تصميم خزانة التحميل هذه بدقة وفقًا للمادة 22 من IEC 62196-1:2020، مما يجعلها مثالية لاختبارات قدرة الكسر على المكونات الكهربائية مثل المقابس والمقابس والمفاتيح والموصلات والمرحلات. تتميز بمخرج طاقة أحادي الطور ومدخل تحميل أحادي الطور، وتدعم تكوينات الحمل المقاوم أو الحثي أو السعوي لمحاكاة مجموعة واسعة من ظروف التشغيل.

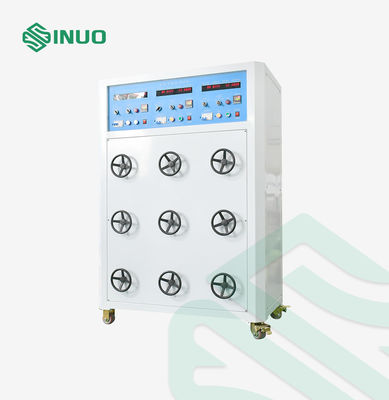

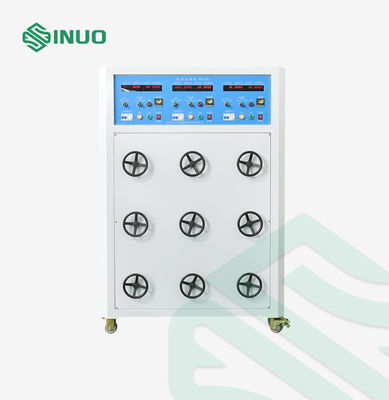

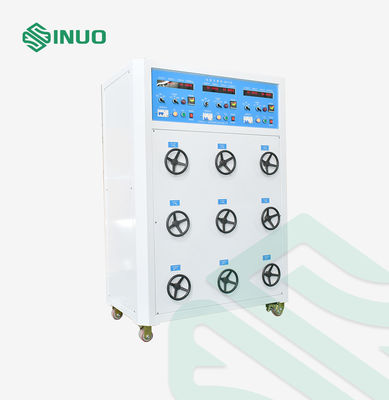

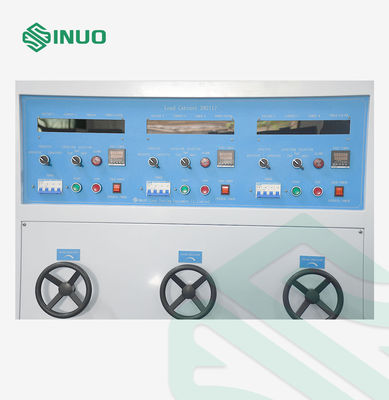

مصنوعة من ألواح حديدية متينة مع طلاء مسحوق، تضمن الخزانة الموثوقية على المدى الطويل. وهي مجهزة بأربع عجلات دوارة قابلة للقفل لسهولة الحركة والوضع المستقر. تتضمن لوحة التحكم العلوية تخطيطًا بديهيًا مع مفتاح تشغيل ومفتاح تحميل ومقياس جهد رقمي ومقياس أمبير ومقياس طاقة ومقياس عامل القدرة وعداد التشغيل ومحددات نوع الحمل. يمكن للمشغلين الاختيار بسهولة بين أوضاع التحميل وضبط السعة بدقة عبر مفاتيح مخصصة.

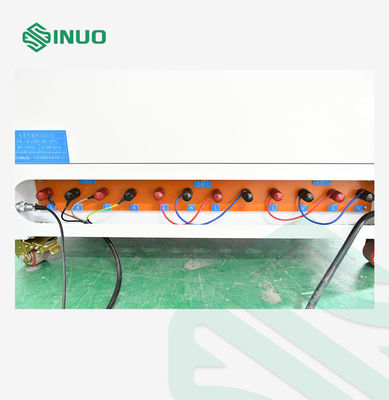

داخليًا، تدمج الخزانة نظام تحميل مقاوم–محاثة–مكثف (RLC) شاملاً، مدعومًا بآلية تبريد بالهواء القسري عالية الكفاءة. يتم ترتيب جميع المكونات، بما في ذلك لوحات دارة التحكم وأطراف أسلاك الإخراج، بدقة لتشغيل آمن وفعال.

هذا الحل الاختبار متعدد الاستخدامات والقوي مناسب للمختبرات ومراكز البحث والتطوير وبيئات مراقبة الجودة التي تتطلب محاكاة تحميل دقيقة وموثوقة. التخصيص متاح عند الطلب.



المعايير الفنية




مصدر الطاقة

ثلاثة أطوار بأربعة أسلاك AC380 ± 10% / 50 هرتز.

ملاحظة: يجب أن يكون هناك سلك محايد.

محطة الاختبار 3 محطات، إخراج مستقل
طريقة التحكم الكهربائي التحكم بالزر
جهد الخرج 0~300 فولت، دقة ±0.5%، شاشة رقمية
تيار الخرج 0~30 أمبير، دقة ±0.5%، شاشة رقمية
عامل القدرة 0.3~0.98، دقة ±0.5%، شاشة رقمية
طاقة الخرج 0~10 كيلو واط، دقة ±0.5%، شاشة رقمية
نوع الحمل مقاوم، حثي، سعوي ثلاثة في واحد، قابل للتبديل
الحمل السعوي 70uf، 140uf، 7.3uf قابلة للتبديل
إخراج الحمل اختياري لكل مخرج تحميل وإخراج تحميل منفصل
أوقات الاختبار 0~999999 مرة، يمكن ضبطها مسبقًا
سعة إمداد طاقة الحمل 3*10 كيلو فولت أمبير
إنذار التجاوز الحد الأعلى لتيار الخرج هو 30 أمبير، يتم إيقاف التشغيل تلقائيًا إذا تجاوز 32 أمبير
الأبعاد والوزن تقريبًا: 1000×800×1800 (مم) العرض×العمق×الارتفاع، 350 كجم
