| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1009 |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 Sets Per Month |
معدات اختبار مرونة موصل شحن المركبات الكهربائية، جهاز اختبار المتانة IEC 62196
المعايير والبنود المتوافقة
يتوافق مع البند 7.11 والبند 7.15 من IEC62196-1:2014، والبند 24.4 من IEC60309-1:2012.
نظرة عامة على المنتج

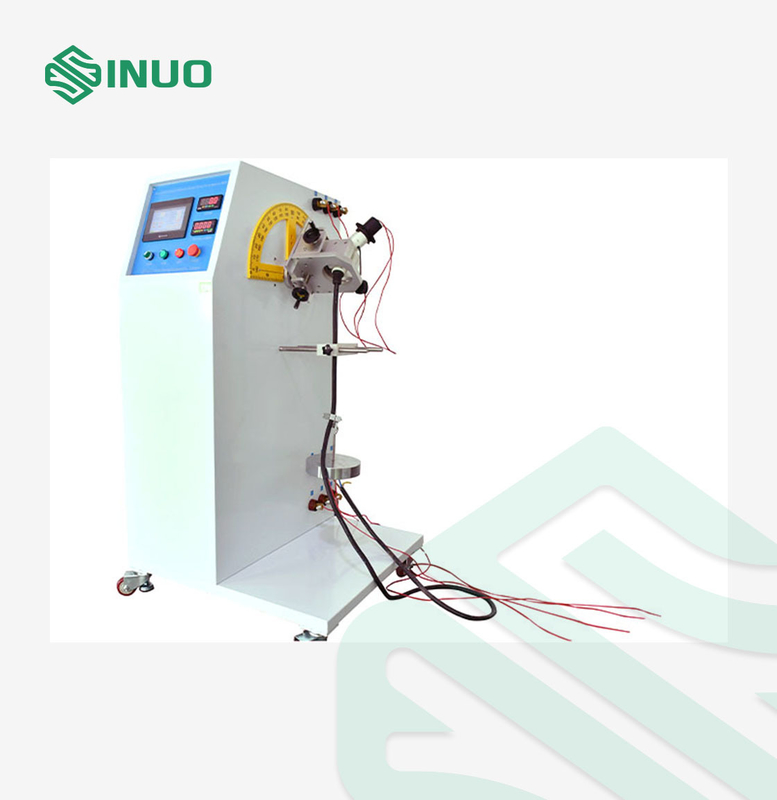

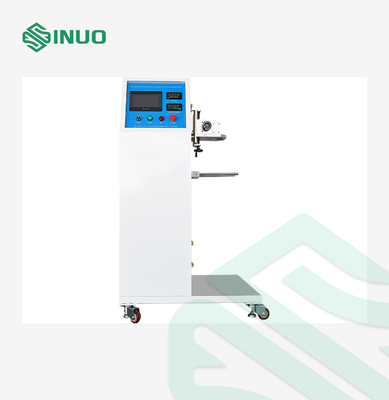

تم تصميم آلة اختبار مرونة قابس المركبات الكهربائية خصيصًا لتقييم القوة الميكانيكية لموصلات شحن المركبات الكهربائية والمقابس الصناعية والمقابس والمقرنات. وهي تركز على اختبار أداء الانحناء عند نقطة دخول الكابل — وهي منطقة حرجة تخضع للانحناء المتكرر في الاستخدام الفعلي.
يعمل هذا الجهاز عالي الدقة بناءً على معايير IEC، باستخدام محرك مؤازر لقيادة قرص دوار يتأرجح بعينة الاختبار إلى اليسار واليمين. بمجرد الوصول إلى عدد دورات الانحناء المحددة مسبقًا، يتوقف النظام تلقائيًا ويشير إلى اكتمال الاختبار. يضمن التحكم المؤازر الذكي زوايا تأرجح دقيقة وقابلة للتكرار وأقل إزاحة جانبية، مما يحافظ على موثوقية الاختبار.

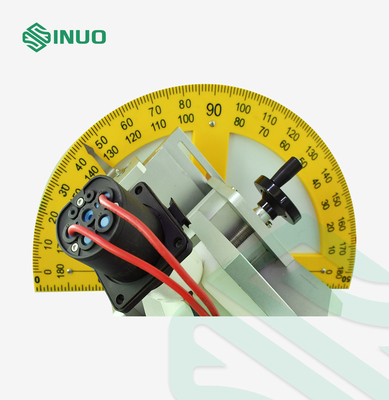

يمكن تركيب العينات كبيرة الحجم بشكل آمن على ألواح ألومنيوم متينة، مع محاذاة محور التأرجح بدقة مع نقطة دخول السلك لمحاكاة إجهادات التطبيق الحقيقية. هذا يقلل من الضغط غير الضروري ويضمن محاكاة ميكانيكية أكثر أصالة.
تم تصميمه لدعم بيئات الاختبار الشاقة، ويعمل الجهاز على مدخلات طاقة AC220V±10% / 50–60Hz ويوفر تشغيلًا مستقرًا بقدرة 3KW. مثالي لمختبرات البحث والتطوير واختبار الامتثال وضمان الجودة لموصلات المركبات الكهربائية ومكونات الطاقة الصناعية.
المعايير الفنية
| Eأبعاد المعدات | تقريبًا: W1000*D800*H1600mm | ||
| وزن المعدات | 150 كجم | ||
| حكم الاختبار | الحكم بناءً على الإشارة التي تحدد ما إذا كان التيار موصلاً أم لا | ||
| طريقة التحكم الكهربائي | التحكم المتكامل الذكي PLC، تشغيل واجهة لمس بين الإنسان والآلة مقاس 7 بوصات | ||
| وضع القيادة | محرك سيرفو | ||
| وزن الحمل | 20N,25N,50N,75N,100N,140N | ||
| زاوية الانحناء | 0-360 درجة قابلة للتعديل (افتراضي ±45 درجة) | ||
| تردد الانحناء | 0~999999 يمكن ضبطه مسبقًا، الافتراضي هو 20000 مرة | ||
| معدل الانحناء | 0-60 مرة/دقيقة، يمكن ضبطه مسبقًا | ||
| إمداد طاقة الحمل | توصيل خارجي، خزانة حمل اختيارية بجهد قابل للتعديل بين الموصلات 0-250 فولت وتيار قابل للتعديل AC 0-400A | ||
| طريقة تثبيت العينة | التثبيت الميكانيكي، موضع تثبيت قابل للتعديل | ||
التفاصيل
