| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN551-125L500A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1 مجموعة / شهر |

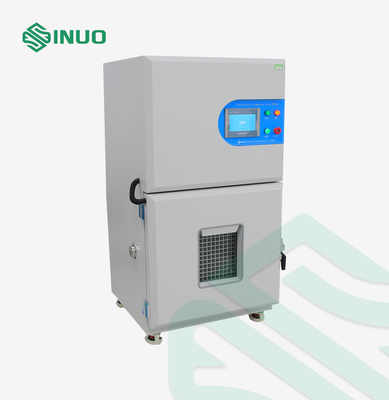

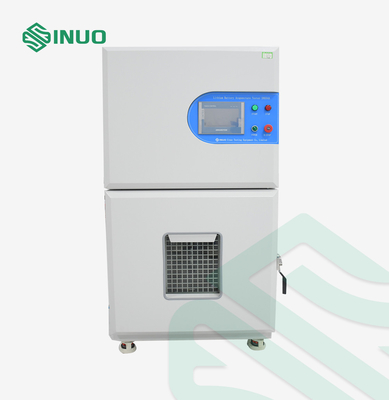

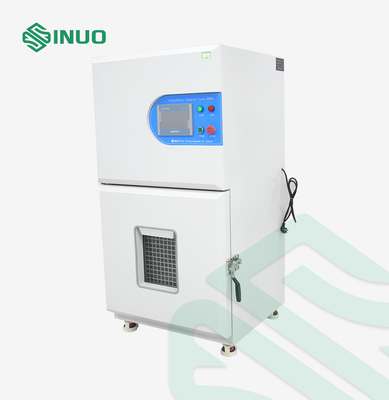

UL 1642 اختبار الدائرة القصيرة الخارجي من النوع المسيطر على درجة الحرارة 500A
المعايير والبنود الممتازة
يتماشى مع معيار IEC 60335-1:2021 المرفق B ، UN38.3 الفقرة 4.5 اختبار T.5، UL 1642 ، IEC 62619: 2017 الفقرة 7.2.1، IEC62133-1:2017 الفقرة 7.3.2 ، IEC62133-2:2017 الفقرة 7.3.1 و 73.2 ، IEC62133: 2014 الفقرة 7.3.2,8.3.1، 8.3.2، IEC60086-4 الفقرة 6.5.1، IEC60086-4 الفقرة 6.5.8 6.5.9 ، وهكذا
لمحة عامة عن المعدات
تحكم درجة الحرارة:
درجة الحرارة العادية RT + 10 °C ~ 100 °C (يمكن تعيينها مسبقًا)
معدل ارتفاع درجة الحرارة 3°C/min
إعداد درجة الحرارة 0.5°C
توحيد درجة الحرارة: ± 2°C
الأداء الأساسي:
1: تشغيل بسيط والتحكم: واجهة بشرية-آلة بشاشة لمسة، التحكم في تحرير اللمس؛ يتم وضع البطارية على رف جهاز التحكم الحراري.أغلق الباب واضغط على زر اختبار الشاشة اللمسية لإكمال الاختبار تلقائيًا.
2: السلامة و مقاومة الانفجارات: تم تعزيز الصناديق الداخلية والخارجية في التصميم.
3: التصميم الجمالي العام: مظهر جميل وأنيق.
4: مريحة للتحرك في الموقف: تم تصميم الجزء السفلي من المعدات مع عجلات عالمية وأقدام مستوية لتسهيل حركة وتثبيت المعدات.
المعلمات التقنية
| النموذج | SN551-125L500A | |
| الحد الأقصى لتيار الحمل | 500A | |
| وقت استجابة التيار المتردد | ≤5μs | |
| المقاومة المدمجة | 9±1mΩ | |
| حجم الغرفة الداخلية | W500 * 500H * D500mm | |
| طريقة التحكم | PLC وشاشة اللمس | |
| مادة الغرفة الداخلية | الفولاذ المقاوم للصدأ | |
| شريط الختم | السيليكون المقاوم للتآكل | |
| تحكم درجة الحرارة |
درجة الحرارة العادية RT + 10 °C ~ 100 °C (يمكن تعيينها مسبقًا) معدل ارتفاع درجة الحرارة 3°C/min إعداد درجة الحرارة 0.5°C توحيد درجة الحرارة: ± 2°C |
|
| حالة توقف الاختبار |
1) انخفضت درجة حرارة البطارية إلى 20% أقل من ذروتها 2) زمن الدورة القصيرة |
|
| درجة حرارة سطح البطارية | يمكن مراقبة تغيرات درجة الحرارة أثناء اختبار سطح البطارية | |

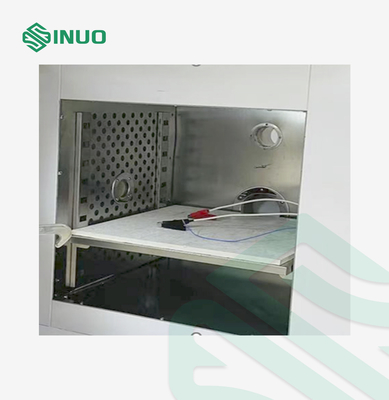

| رف العينات | سقف تخزين صفيحات الفولاذ المقاوم للصدأ SUS # 201 مثقوب ، مع أقصى قدرة تحمل 30 كجم على طبقة واحدة. يمكن ضبط الارتفاع في نفس الوقت. |  |
| عنصر القاعة يجمع الإشارة الحالية |
يتم استخدام عناصر القاعة لجمع التيار الذي يتم إنشاؤه عندما يكون نظام الدائرة القصيرة مقطوعًا ، وتجنب توليد مقاومة الاتصال ،ونقل البيانات مستقر ودقيق;
|
|
| ثقب الرصاص | هناك ثقب رصاص قطره 50 ملم على الجانب الأيسر من الصندوق لتمرير أسلاك الاختبار. |
|
| باب الغرفة |
يتم استخدام مفاصل عالية القوة لإصلاح الباب ، ويمكن تثبيت مجموعتين على الأقل من الأقفال المقاومة للانفجار على الباب لإصلاحه.
|
|
| جهاز تخفيف الضغط المقاوم للانفجار | لديها وظيفة العادم، والثقة في الانفجار وتخفيف الضغط. الجزء الخلفي من صندوق الحماية لديه باب تخفيف الضغط المضغوط بالمغناطيس (200 × 200 مم). عندما تؤثر تدفق الهواء القوي،باب تخفيف الضغط يفتح ويغلق تلقائيًا لتقليل تأثير الانفجار. |
|
| الإضاءة | يتم تصميم باب غرفة الاختبار بإضاءة LED عالية السطوع لتسهيل رؤية ظروف الاختبار في غرفة الاختبار. | |
تفاصيل
