معدات اختبار موصلات الكهرباء الالكترونية: مسبار اختبار قياسي B IEC 62196

معدات اختبار موصلات الكهرباء الالكترونية: مسبار اختبار قياسي B IEC 62196

الاسم التجاري: Sinuo
رقم الطراز: SN2210-2
الـ MOQ: 1
السعر: Customized
شروط الدفع: T/T
القدرة على التوريد: 30 Sets / Month
معلومات مفصلة
Place of Origin:
China
إصدار الشهادات:
Calibration Certificate (Cost Additional)
Finger length:
80±0.2 mm
Fingertip taper:
14 o 0 -10′
Baffle diameter:
Ф75±0.2 mm
Baffle thickness:
5±0.5 mm
A-A Section diameter:
Ф50 mm
A-A Section width:
20±0.2mm
Packaging Details:
Carton
Supply Ability:
30 Sets / Month
إبراز:

IEC 62196 معدات اختبار موصلات الكهرباء,معدات اختبار موصلات الكهرباء

,

EV Connector Testing Equipment

وصف المنتج





معدات اختبار موصلات الكهرباء الالكترونية: مسبار اختبار قياسي B IEC 62196



المعايير والبنود الممتازة



تتوافق مع معيار IEC 62196-1:2022 الفقرة 10.1.المادة 10 من معيار IEC 62196-1:20221.

لمحة عامة عن المعدات

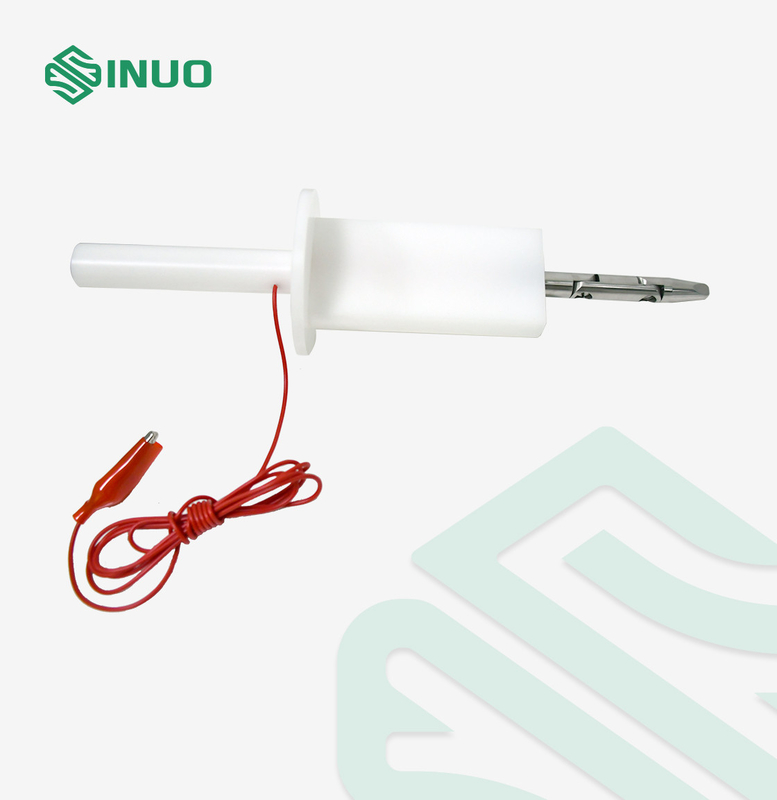

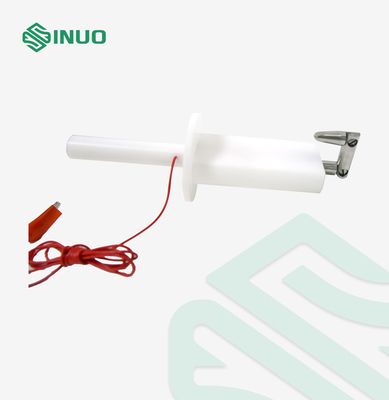

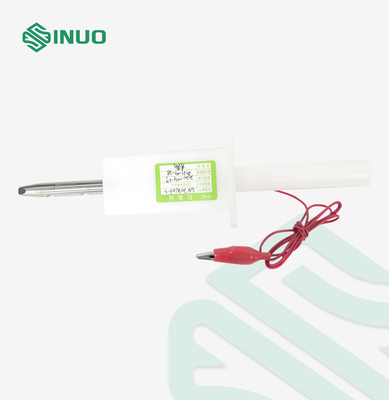

هذا المسبار يهدف إلى التحقق من الحماية الأساسية ضد الوصول إلى الأجزاء الخطرة. كما يستخدم للتحقق من الحماية ضد الوصول مع إصبع. هذا المسبار اختبار إصبع يتكون من dito,إصبع، قاعدة ومقبض معزول يحاكي خصائص اليد البشرية.

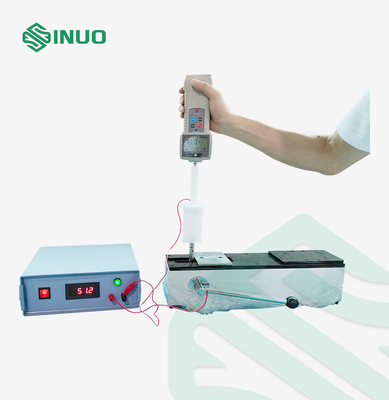

قابلة للتخصيص: يمكن استخدامها في اختبار مضاد للصدمات الكهربائية عندما تكون مجهزة بمشبك التمساحأو تستخدم في اختبار حماية الحجرة عندما تكون ثقب M6 مفتوح في نهاية المقبض (متصل بدينامومتر السحب والدفع)، يجب أن يتم إعداد دينامومتر السحب والدفع من قبل المستخدم).



المعلمات التقنية




النموذج SN2210-2
الاسم مسبار الاختبار القياسي B
المفاصل 1 30±0.2 ملم
المفاصل 2 60±0.2 ملم
زاوية القطع الشفافية في طرف الاصبع 37o0 -10′
إصبع إلى حركة 180±0.2 ملم
كروية R4±0.05 ملم
قطر إصبع الاختبار ف50 ملم
مُحَدّد طرف الأصابع 14o0 -10′
المعيار المطبق ف12 0 -0.05
قطر القسم A-A ف50 ملم
عرض القسم A-A 20±0.2 ملم
قطر الجهاز ف75±0.2 ملم
سمك الحاجز 5±0.5 ملم
أسطوانية R2±0.05 ملم
طول الإصبع 80±0.2 ملم



تفاصيل:


معدات اختبار موصلات الكهرباء الالكترونية: مسبار اختبار قياسي B IEC 62196 0معدات اختبار موصلات الكهرباء الالكترونية: مسبار اختبار قياسي B IEC 62196 1
