| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1020A |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 Sets Per Month |

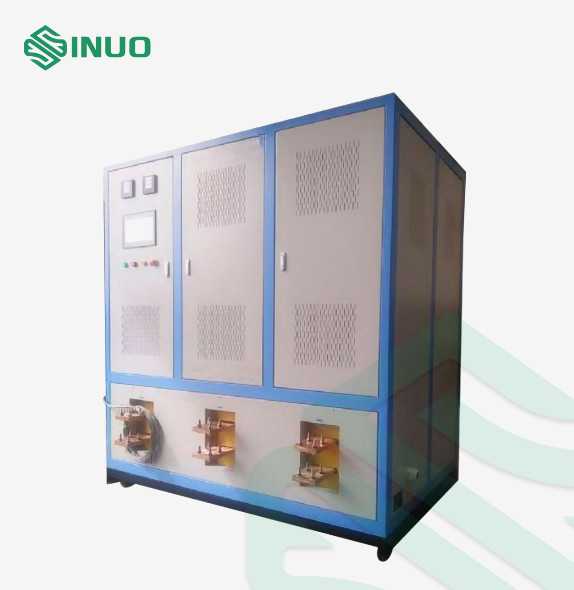

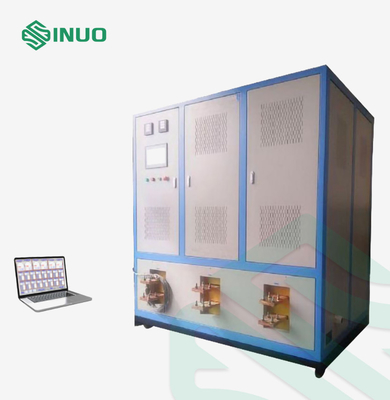

IEC62368-1 نظام اختبار مقاومة التيار الحالي للدائرة القصيرة المحدودة 300 فولت
المعايير والبنود الممتازة
تتوافق مع الملحق R في IEC62368-1:2019.
لمحة عامة عن المنتج
يستخدم النظام جهاز تخزين الطاقة لتخزين الطاقة وفقًا للمعلمات المحددة ، ويتم تفريغها عندما يتم الوصول إلى الجهد المحدد لتحقيق وظيفة اختبار التيار الخارجي الكبير.تردد تذبذب الضعف للتيار هو 50 ± 2Hz، محاكاة تردد الطاقة، والتيار الذروة يمكن أن تصل إلى 14KA (10KA ذروة موجة الجذور) ، فإنه سيتم شحنها تلقائيًا للجولة التالية من الاختبار بعد الانتهاء من التفريغ.
أثناء عملية الاختبار، يتم تسجيل شكل موجة تيار التفريغ ويتم إنشاء منحنى الوقت الحالي تلقائيًا.
تلبية متطلبات الاختبار لقوة إمدادات الطاقة من 300 فولت * 10KA = 3MVA في المختبرات العادية.
في الرسم البياني المخططي أعلاه ، يتم تصميم تذبذب الضعف المكبوت (α < 1) ، ومعادلة الحلقة هي:
يتم عرض شكل الموجة الحالية الفعلي في الشكل أ أعلاه.
المعلمات التقنية
| ذروة التيار التفريغ | قابلة للتكوين رقميًا |
| فولتاج التفريغ | التحكم القابل للبرمجة |
| نطاق فولتاج التفريغ | DC10-300V، يتم التحكم بها تلقائيًا بواسطة البرنامج |
| الحد الأقصى لتيار التفريغ | لا يقل عن 14KA (قيمة قمة موجة الجانب السيني 10KA) |
| وقت التفريغ |
لا يقل عن 20 ميس، وتذبذب خفيف وفقا للوجهة الجانبية (باستخدام مكونات شحن وتفريغ خاصة لتخزين الطاقة عالية الكفاءة ، لا يوجد تأثير ذاكرة ، عمر طويل) |
| نطاق الانحراف خلال الاختبار | التيار 95% ~ 105% ؛ الجهد 100% ~ 105% ؛ التردد 95% ~ 105% ؛ |
| الدقة الحالية | مستوى 0.5 أو أفضل، وضوح ≤1A؛ |
| دقة الجهد | مستوى 1 أو أفضل، وضوح ≤ 1 فولت. |
| مقاومة التفريغ |
1مصنوع من مواد الأسلاك الثابتة المقاومة مستقرة وموثوقة لفترة طويلة 2يتم استخدام مفتاح اتصال خاص عالي التيار للتحكم في التبديل |
| شكل الموجة الحالية | باستخدام قياس لفائف روجوفسكي عالية الدقة ، يبلغ نطاق القياس 20KA ويمكن أن يصل عرض النطاق الترددي إلى 2MHz. |
| مضيف التحكم |
1. استخدم جهاز كمبيوتر مزود بشاشة لمسة LCD مع شاشة 15 بوصة، محرك أقراص الحالة الصلبة 64G، وذاكرة 8G. 2. قم بتكوين بطاقة استيعاب بيانات عالية السرعة لقياس شكل الموجة الحالية للتفريغ بدقة 3يمكن تخزين منحنى شكل الموجة الحالي وتصديره. 4بعد تعيين المعلمات، يختبر البرنامج تلقائيًا، ويحلل عائق الحلقة تلقائيًا، ويقوم بتعديل الجهد تلقائيًا للتكيف. |
| وظيفة الحماية | مجهزة بوظيفة حماية من الفولتشة الزائدة والتيار الزائد |
| واجهة مخرج الجهاز |
A. مفتاح الحماية SCPD (مثل 25A) أو فيوز: يمكن للمستخدم توصيله خارجيا بنفسه ب. سلك الخروج: وفقا لمنطقة الشق العرضي لعدد السلك، يمكن للمستخدم توصيله بنفسه ج. عندما تغادر المعدات المصنع، يتم توفير غطاء واقي أكريليك، والذي يمكن تكييفه مع معظم المنتجات قيد الاختبار. |
| إمدادات الطاقة للجهاز | AC220V 50Hz/60Hz، 5KVA، |
| أبعاد المعدات | ما يقرب من W1800 × D900 × H1800mm |
| وزن المعدات | 750 كجم |
| بيئة العمل | درجة الحرارة 0-30 درجة مئوية، الرطوبة النسبية لا تزيد عن 80٪ ولا يوجد تآثار، بخار وغازات آكلة |
