| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1009 |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

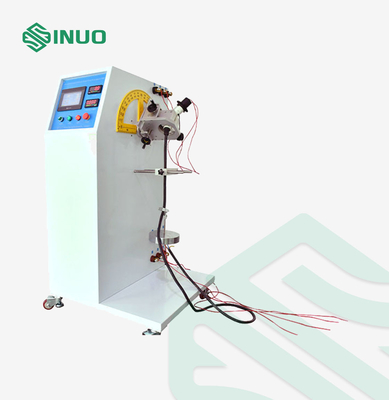

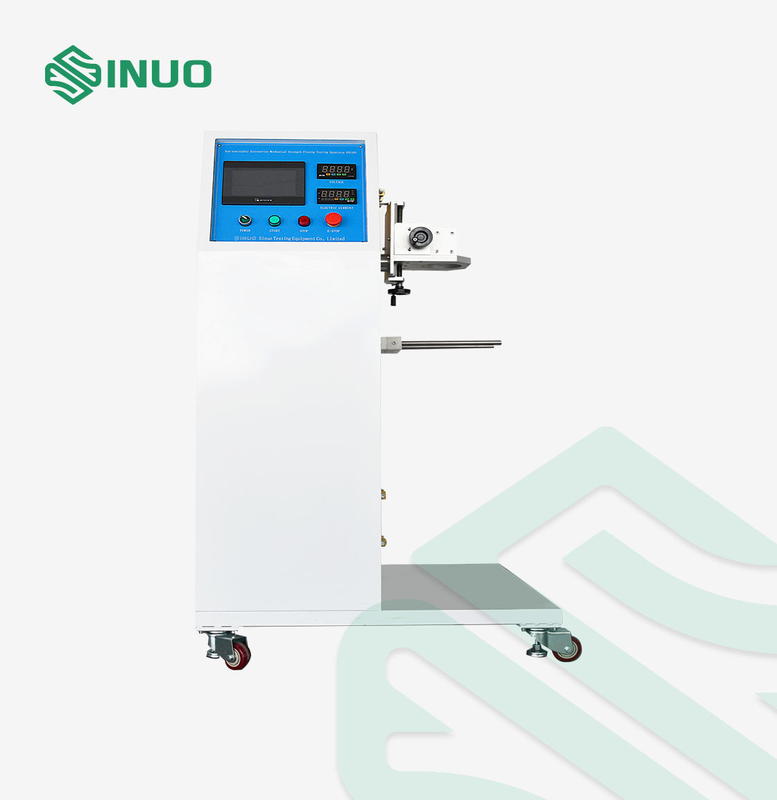

IEC60309-1 آلة اختبار ثني سدادة السيارة والكابل 140N
المعايير والبنود الممتازة
تتوافق مع IEC62196-1:2014 الفقرة 7.11 والفقرة 7.15، IEC60309-1:2012 الفقرة 24.4.
لمحة عامة عن المنتج
العينات والقيود: واجهات شحن السيارات الكهربائية، المقابس الصناعية، المقابس والربطات.
التطبيق: تستخدم لاختبار جزء الاتصال المنحني من جزء "القوة الميكانيكية" من كابل توصيل الطاقة من سدادة ومدخل مركبة الشحن.
مبدأ الاختبار: يستخدم محرك الخدمة لدفع اللوحة المدورة لدفع قطعة العمل للتأرجح يساراً و يميناً ، وستتوقف الآلة تلقائياً عند الوصول إلى عدد المرات.

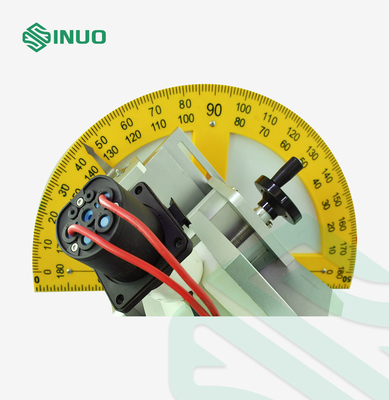

الهيكل والميزات: يتم تشغيل المعدات بواسطة محرك سيرفو، ويتم تثبيت عينات كبيرة الحجم على لوحات الألومنيوم،والتي يمكن أن تجعل محور التأرجح تتزامن مع النقطة التي يدخل فيها الحبل في الأداة قدر الإمكان عند إمساك العينة، وبالتالي تحقيق الحد الأدنى من التحرّك الجانبيّ للحبل والحمل.
بيئة الاستخدام: مصدر الطاقة: AC220V ± 10%/50-60Hz ، الطاقة 3KW.
المعلمات التقنية
| أبعاد المعدات | تقريبي: W1000*D800*H1600mm | ||
| وزن المعدات | 150 كجم | ||
| محطة الاختبار | محطة واحدة | ||
| طريقة التحكم الكهربائية | PLC التحكم المتكامل الذكي، 7 بوصات الإنسان-الجهاز تشغيل واجهة اللمس | ||
| وضع القيادة | محرك خدمة | ||
| طريقة إمساك العينة | التشغيل الميكانيكي، وضع نقطة التشغيل القابلة للتعديل | ||
| زاوية الانحناء | 0-360 درجة قابلة للتعديل (الوضع الافتراضي ±45 درجة) | ||
| معدل الانحناء | 0-60 مرات / دقيقة ، يمكن تعيينها مسبقًا | ||
| تردد الانحناء | 0~999999 يمكن تعيينها مسبقًا ، الافتراضي هو 20000 مرة | ||
| وزن الحمولة | 20N،25N،50N،75N،100N،140N | ||
| إمدادات الطاقة المحمولة | الاتصال الخارجي، خزانة الحمل الاختيارية مع الجهد القابل للتعديل بين الموصلات 0-250V والتيار المتردد القابل للتعديل 0-400A | ||
| اختبار الحكم | الحكم على أساس الإشارة المقدمة من خلال ما إذا كان التيار يقود أم لا | ||

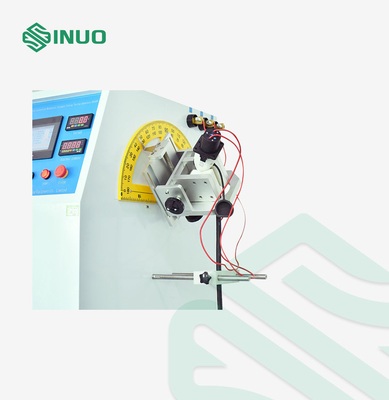

تفاصيل
