| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1006 |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

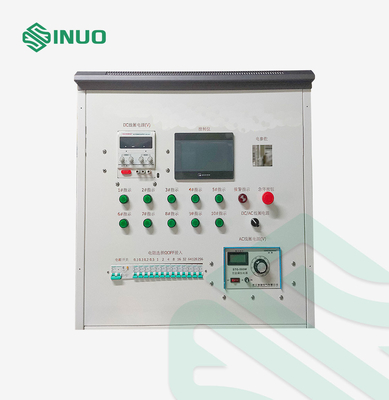

UL817 نظام اختبار ارتفاع درجة الحرارة في واجهة الشحن AC101300A
المعايير والبنود الممتازة
تتوافق مع UL310 ، UL498 ، UL817 ، UL941 ، UL1059 ، IEC60309 ، IEC60998 ، IEC60669 ، IEC61058 ، IEC60439 ، EIA-364-70
لمحة عامة عن المنتج
يعتمد البرنامج على البرمجيات المستقلة والتشغيل الخاضع لسيطرة الكمبيوتر. يتم التحكم في جميع إجراءات الاختبار القياسية وحكام البيانات بواسطة النظام. من السهل التشغيل.يستخدم لتقييم تسخين سطح واجهات الشحن والملحقات الكهربائية عندما يتم توصيلها إلى تيار الحمل، وما إذا كان ارتفاع درجة حرارة الأقطاب الكهربائية يلبي المعايير.
المعلمات التقنية
| محطة الخروج | 1 محطة تغيير التيار؛ |
| حد أقصى لجهد الخروج | التيار المتردد من مرحلة واحدة AC10V |
| تيار الاختبار القابل للتعديل ثابت الخروج | AC10 ¥1300A |
| دقة العرض الحالية | ± ((0.25% القراءة + 0.25% النطاق) ، الدقة 1A |
| دقة عرض الجهد | ± ((0.25% القراءة + 0.25% النطاق) ، والقرار 0.01V |
| استقرار التيار الاختبار | ± ((1% القيمة المحددة + 0.5A) ، وقت الاستجابة حوالي 1S |
| قوة اتصال التحكم | نطاق التيار الحالي AC (0 ~ 2) A ؛ |
| وضع العمل | وضع مستمر، وضع تشغيل وإيقاف، وضع تحكم تلقائي في درجة الحرارة |
|
وضع التشغيل والإيقاف المستمر |
وقت الاختبار في الوضع المستمر: 0.0199 ساعة وضع تشغيل / إيقاف الطاقة وقت تشغيل / إيقاف: 0.01 ٪ 99.99 ساعة عدد أوقات التشغيل والإيقاف: 1~9999 مرة ، إيقاف تلقائي عند الوصول إلى العدد الإعداد الحالي: الإعداد الذي يتم التحكم به بواسطة البرنامج |
|
وضع التحكم التلقائي في درجة الحرارة |
يمكنك تعيين قيمة ارتفاع درجة الحرارة مستقرة والعثور تلقائيًا على القيمة الحالية المناسبة نطاق تعيين ارتفاع درجة الحرارة: 0~100°C دقة ثابتة ± 0.5 درجة مئوية الحصول تلقائيًا على النتائج الحالية التي تتطلب قيم ارتفاع درجة الحرارة |
| اختبار ارتفاع درجة الحرارة ((وحدة استيراد درجة الحرارة) | |
| نطاق قياس الحرارة | 0°260°C دقة ±0.3% من القراءة +1°C؛ الدقة: 0.1°C |

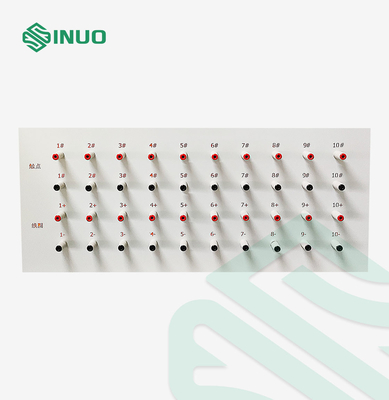

| نقطة قياس الحرارة | 20 قناة (بما في ذلك نقطة واحدة لقياس درجة حرارة البيئة) |
| الحرارة | الأداة تدعم J، K، T، E، S، N، B، R وأنواع أخرى من العاملات الحرارية. |
| حرارة القياس | الشركة الأمريكية أوميغا K-نوع 30AWG الحرارة الشعاعي، طوله 2 متر، 20 في المجموع. |
| يمكن اختبار مسبار درجة الحرارة بالكهرباء دون إتلاف الجهاز. | |
| سرعة مسح درجة الحرارة، فترة تخزين السجل: 0.1 ~ 1800 ثانية لجميع القنوات | |
| تسجيل بيانات درجة الحرارة: يتم إكمالها تلقائيًا بواسطة الكمبيوتر ، يتم تكوينها باستخدام برنامج اختبار الكمبيوتر | |
| البرنامج يمكن تعيين قناة درجة حرارة البيئة، ودرجة حرارة البيئة يمكن طرحها تلقائيًا عند جمع البيانات. | |
| مجهزة بجهاز تحكم صناعي متكامل بشاشة لمسة | |
|
(قلم 4/1.8G أو أعلى CPU، ذاكرة 4G، محرك أقراص الحالة الصلبة 64G، شاشة LCD 15 بوصة) ، مثبت مع نظام تشغيل XP الصيني، برنامج معالجة مكتب. A. وضع إعداد الطاقة: لديه إعدادات تحرير قابلة للبرمجة ، ويمكن تعيين ما لا يقل عن 10 شرائح من البرامج الحالية ، ويمكن تنفيذ قيم الحالية المختلفة باستمرار ، ولها وظيفة مفتاح الساعة ،إعداد واجهة التشغيل، ضبط تلقائي، وإعادة تعيين تلقائي. B. خيارات وضع العمل المتعددة: وضع مستمر، وضع تشغيل وإطفاء، وضع ضبط درجة الحرارة التلقائي C. عرض البيانات: يمكن أن يعرض قيمة درجة الحرارة، والقيمة الحالية، و منحنى محور الوقت لكل قناة في الوقت الحقيقي. وتردد العينات: من 100ms ~ 1800s قابلة للتعديل،وفترة تسجيل البيانات: من 100ms ~ 1800s قابلة للتعديل. D. حفظ البيانات: لديها وظيفة حفظ بيانات الاختبار تلقائيًا أو يدويًا ، ومساحة التخزين 8G على الأقل. E. تصدير البيانات: مع وظيفة تصدير البيانات على USB، يمكن تصدير البيانات إلى ملفات CSV و XLSX وغيرها من التنسيقات. F. وضع ضبط الطاقة: لديه إعدادات تحرير قابلة للبرمجة، ويمكن تعيين أقل من 10 شرائح من برامج الخروج الحالية، ويمكن تنفيذ مستمرة قيم الحالية المختلفة،لديه وظيفة مفتاح الساعة، إعداد واجهة التشغيل، ضبط تلقائي، وإعادة تعيين تلقائي. |
|
| إمدادات الطاقة | AC220V±10٪، 50/60Hz، 10KVA |
| الحجم |
حوالي 1000mmW × 1000mmD × 1600mmH، وزنها حوالي 300kg مجهزة بأدوات تحريك قابلة للكبح الثقيلة لسهولة التثبيت والتحريك. |
| وظيفة الحماية |
1مجهزة بوظائف حماية من الإفراط في الحمل وحماية من الإفراط في التيار 2عندما تتوقف المعدات يتم قطع التيار الصادر تلقائيًا 3يمكن للمعدات العمل بشكل مستمر لفترة طويلة وهي مستقرة وموثوقة. |
| تكوين مصباح اختبار ارتفاع درجة الحرارة | مجهزة بألواح الألياف العازلة ، والحجم لا يقل عن 1000 ملم في الطول × 1000 ملم في العرض ؛ (تعد أدوات الاختبار المرجعية لارتفاع درجة الحرارة التالية من قبل المستخدم) |
|
A. المتطلبات العامة لأداة الاختبار المرجعية لاختبار ارتفاع درجة الحرارة: يجب أن تتوافق الأبعاد الهيكلية الأساسية مع متطلبات أحدث المعايير من GB / T 20234.2 و GB/T 20234.3يجب أن لا يكون لأداة الاختبار المرجعية غطاء أو أغلفة في الداخل وأن تكون مجهزة بقفاز لسهولة وضعها على مقعد الاختبار. B. مجموعتين من أدوات الاختبار المرجعية لكل من مصدر السيارة المترددة (المرجعية 250A) ومصدر السيارة المترددة (المرجعية 32A و 63A) ، مجهزة بـ K-type thermocouples ، مع قطر الأسلاك لا يزيد عن 0.3 ملم ج: مجموعتين من أدوات الاختبار المرجعية لكل منها فوهة مركبة متواصلة (250A) و فوهة مركبة متغيرة (32A و 63A) ، مجهزة بثرموكابلات من النوع K، قطر الأسلاك لا يزيد عن 0.3mm. |
|

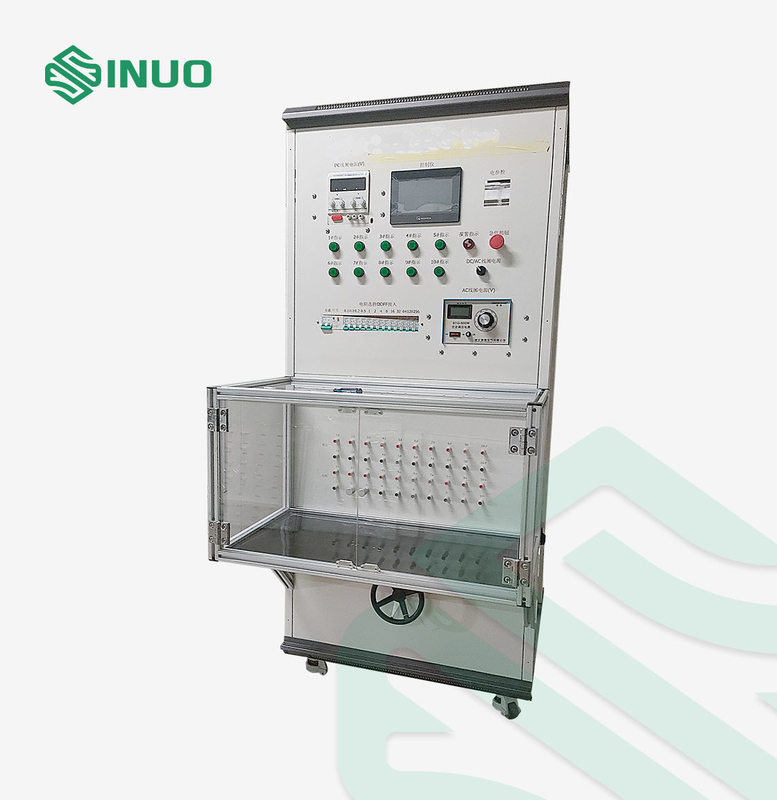

| مخطط تقريبي للمعدات (تشمل الصورة الكمبيوتر) | |
تفاصيل
