| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1007 |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |
معيار IEC60309-1 معدات اختبار التوتر والقومة للكابلات الواجهة الشحن
المعايير والبنود الممتازة
تتوافق مع معيار IEC 62196-1:2022، IEC60309-1:2012.
لمحة عامة عن المنتج

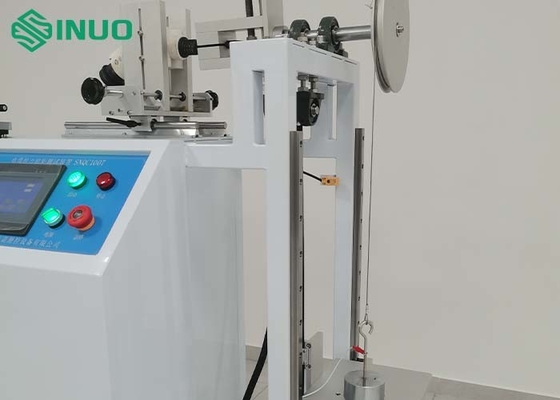

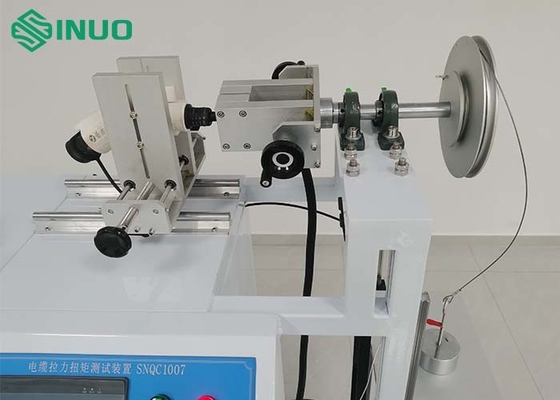

يتم تحقيق قوة السحب باستخدام آلية غريبة المركز أو آلية مروحة مدفوعة بمحرك ، ويمكن ضبط سرعة المحرك لضمان دقة وقت كل قوة سحب.يتم تحقيق عزم الدوران باستخدام أسطوانة / محرك، وعلاء، وزن ومرور الوقت. يستخدم لاختبار قدرة شحن سدادة السيارة وملحقات كابلات الاتصال بالصواريخ على تحمل قوى الشد واللحظات المحددة.الوزن يستخدم لتطبيق التوتر، وتحقيق الوزن وأذرع عزم الدوران عزم الدوران. استخدم PLC للتحكم في عدد مرات التوتر المطبق ووقت اختبار عزم الدوران.سيتوقف المعدات تلقائيًا عند الوصول إلى عدد الاختبارات أو وقت الاختباربعد الاختبار، لا يجوز أن يتجاوز الحد الأقصى المسموح به لتشغيل الكابل المرن لمرفق بندقية الشحن القيمة القياسية المطلوبة.
المعلمات التقنية
| الأبعاد | حوالي W1600*D600*H1450mm |
| الوزن | حوالي 180 كجم |
| عناصر الاختبار | اختبارات السحب والقومة على كابلات مشبك الطاقة و/أو مشبك السيارة |

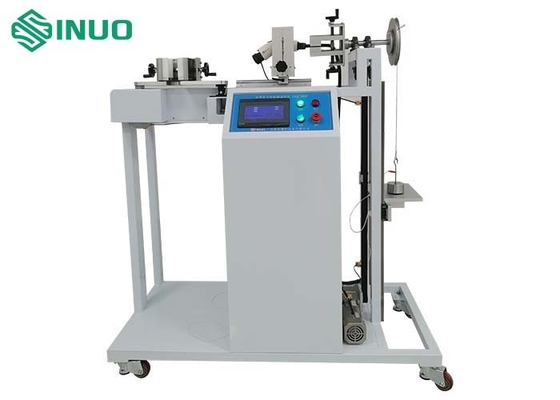

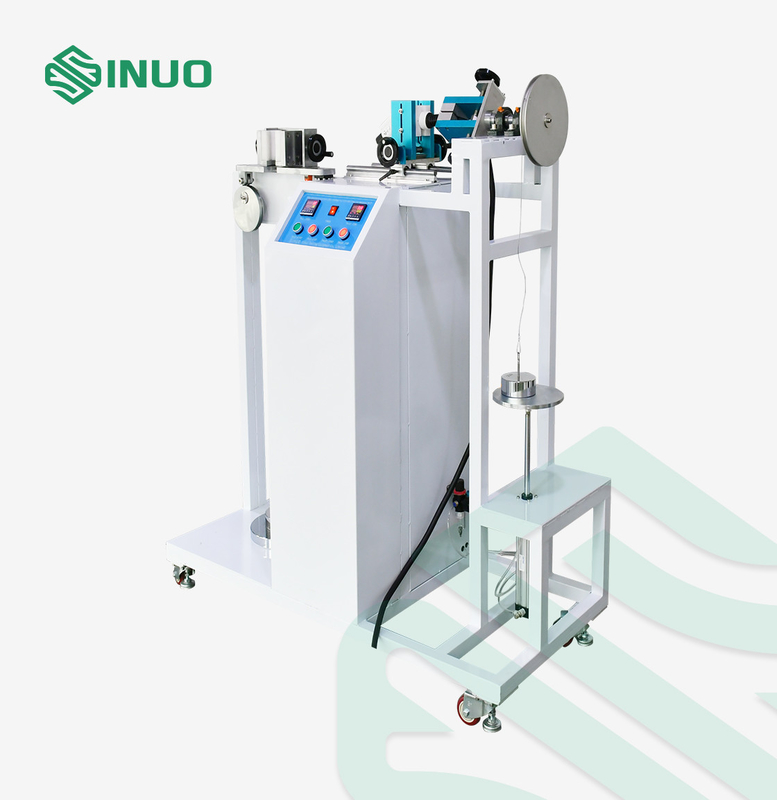

| مخطط هيكل المعدات |
الرجوع إلى الشكل 1 الرسم البياني
|

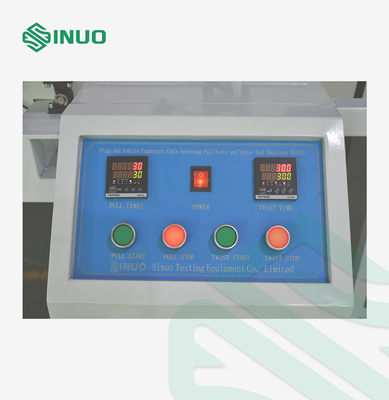

| وضع تشغيل التحكم | التحكم التلقائي بـ PLC ، تشغيل الشاشة اللمسية |
| وضع القيادة | الكهربائية |
| تطبيق التوتر | تلبية مواصفات 160N و 200N و 240N و 250N و 500N. |
| تطبيق عزم دوران | واحد كل يلبي مواصفات 0.6N·m، 0.7N·m، 1.2N·m، 1.5N·m، 2.3N·m، و 11.0N·m |
| عجلة عزم الدوران | 100mm ((Ф200mm) ±0.5mm |
| تردد التوتر | 1 مرة/ثانية، اكتشاف وقت التوتر الفعلي من خلال الإشارة الكهربائية |
| عدد السحب | 1-999999 مرات، يمكن تعيينها مسبقا، افتراضيا هو 100 مرة ± 1 مرة |
| وقت تطبيق عزم الدوران | 0-99H59M59S، يمكن تعيينها مسبقًا |
| حماية انقطاع الطاقة | مع وظيفة تخزين البيانات والذاكرة مع إيقاف تشغيل |
| الأجهزة | مجموعة من المشابك العالمية |
| جدول اختيار مطابقة الوزن |
|
