| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN554B-15T |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات / شهر |

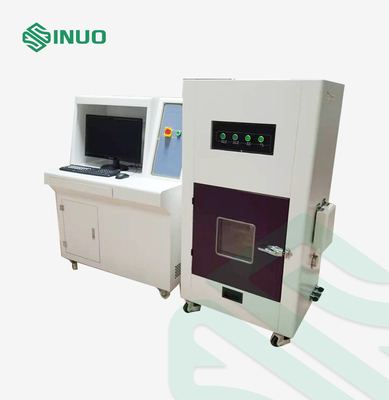

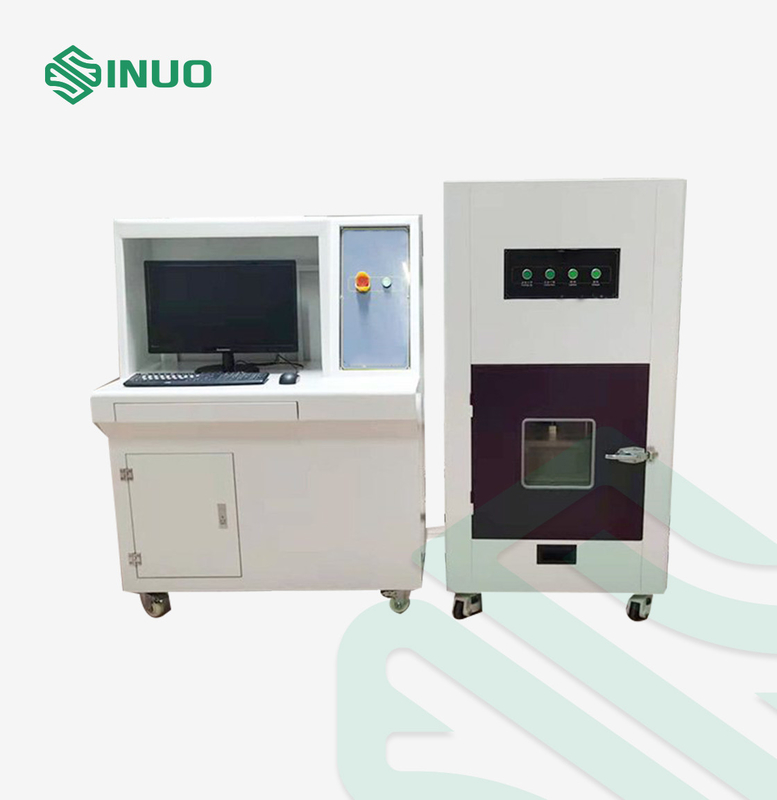

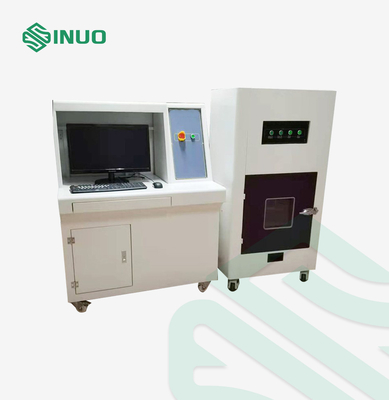

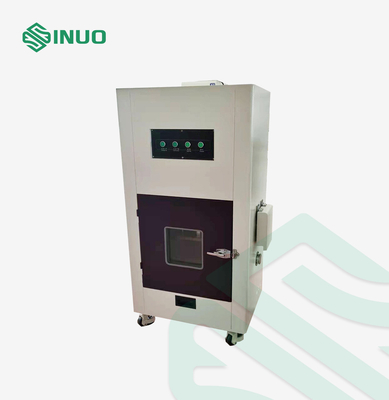

AIS 038 غرفة اختبار سحق بطارية السيارة الكهربائية واختراق المسامير
المعايير الممتثلة والبنود الخاصة بـغرفة اختبار سحق بطارية السيارة الكهربائية واختراق الأظافر
يتوافق مع اختبار السحق AIS 038 في الصفحة رقم.79 من 106 سل.لا.3.2، اختبار اختراق الأظافر في الصفحة رقم.101 من 106 cl.no.3.3.2 (أ)، IEC62133-2012، مراقبة الجودة/T 743-2006، مراقبة الجودة/T 744-2006 إلخ.
نظرة عامة على المعدات لغرفة اختبار سحق بطارية السيارة الكهربائية واختراق الأظافر
تحاكي آلة الاختبار هذه الظروف المختلفة التي قد تحدث عندما تتعرض البطارية للسحب أثناء استخدام درجات مختلفة من بطاريات الليثيوم.
يتم وضع البطارية بين لوحة البثق، ويقوم المحرك بالضغط على البطارية المبثوقة من خلال المسمار، ويعود تلقائيًا بعد الوصول إلى ضغط معين.
يتم استخدام معدات الاختبار هذه بشكل أساسي للكشف عن سلامة بطاريات الليثيوم للسيارات وبطاريات الطاقة والمراكم وبطاريات السيارات الكهربائية والبطاريات الأخرى.
إنها مجموعة من نظام الضغط ونظام مقاوم للانفجار ونظام الحصول على البيانات ونظام التحكم بالكمبيوتر وما إلى ذلك.يتم عزل الجسم الرئيسي لمعدات الاختبار ونظام التحكم وتشغيلهما بشكل منفصل لتحقيق المراقبة والاختبار عن بعد، ويمكن لجهاز حماية السلامة متعدد الطبقات تلبية معايير الاختبار المتعددة.
المكونات الرئيسية مستوردة، وهي معدات اختبار أساسية لمصنعي البطاريات ومعاهد البحوث.
المعلمات الفنية لغرفة اختبار سحق بطارية السيارة الكهربائية واختراق الأظافر
|
|||||||||
| 1. 1 | أقصى قدر من الضغط | 1KN-150KN (قابل للتعديل) | |||||||
| 1. 2 | هيكل النظام | هيكل الضغط العمودي | |||||||
| 1. 3 | وضع القيادة | أجهزة السيارات | |||||||
| 1. 4 | مساهمة الجهد | 380 فولت تردد 50 هرتز | |||||||
| 15 | السكتة الدماغية النتوء | 0 ~ 450 مم (لا يتم تضمين تركيبات البثق) | |||||||
| 1. 6 | دقة البثق | ±1% | |||||||
| 1. 7 | حالة السرعة | 1 - 15 مم/ثانية (قابل للتعديل) | |||||||
| 1. 8 | دقة عرض السرعة | 0.1 ملم | |||||||
| 1. 9 | دقة عرض الضغط | 1 ن | |||||||
| 1. 10 | خطأ في السرعة | ≥1% | |||||||
| 1. 11 | خطأ القوة | ±1% | |||||||
| 1. 12 | تحويل الوحدة | كجم/ن/رطل | |||||||
| 1. 13 | شرط الاختبار | القوة، الإزاحة (التشوه)، الجهد، واحد من ثلاثة أو مزيج من ثلاثة | |||||||
| 1. 14 | ضغط وقت التوقف | 0 ~ 99 ساعة 59 دقيقة 59 ثانية، يمكن ضبط حالة الوقت حسب الرغبة لضبط كمية القماش المشوه والإنهاء التلقائي | |||||||
| 1. 15 | وضع التحكم | نظام التحكم بالكمبيوتر العلوي للكمبيوتر | |||||||
| 1. 19 | حجم مربع | العرض 1000 * العمق 1000 * الارتفاع 1000 ملم | |||||||
| 1. 16 |
نطاق درجة حرارة
|
نطاق التجميع: -20 ~1000 درجة مئوية؛قناتين | |||||||
| الدقة: ±1 درجة مئوية؛ | |||||||||
| 1. 17 | مجال الجهد الكهربائي | نطاق التجميع: 0 ~ 100 فولت | |||||||
|
|
دقة الاقتناء: 100 مللي ثانية؛ | ||||||||
| القناة: قناة واحدة؛ | |||||||||
| 1. 18 | تواصل | باستخدام واجهة الاتصال R232,45، يمكن ضمان الاستقرار والتحصيل عن بعد في الوقت الحقيقي، مع وظيفة مقاومة للانفجار | |||||||
| 1. 19 | مفتاح إيقاف الأمان | يحتوي على زر "التوقف في حالات الطوارئ". | |||||||
| 1. 20 | مادة الصندوق الداخلي | الفولاذ المقاوم للصدأ SUS 201# (سمك 3.0 مم مقوى وسمك إجمالي للصندوق الخارجي 80 مم) | |||||||
| 1. 21 | مادة الصندوق الخارجي | طبق الخبز المختلط البارد (سمك 1.5 ملم) | |||||||
| 1. 22 | جسم الصندوق | اعتماد الهيكل العمودي | |||||||
| 1. 23 | تنفيس الدخان | 100 ملم، يقع أعلى الجزء الخلفي من الصندوق | |||||||
| 1. 24 | باب | الباب الأيسر، نافذة المراقبة، قفل الباب ذو المقبض البارد | |||||||
| 1. 25 | جهاز تخفيف الضغط المقاوم للانفجار | مع وظيفة تخفيف الضغط المقاومة للانفجار، أي أن الجزء الخلفي من صندوق الحماية يحتوي على باب تخفيف الضغط من نوع الامتزاز المغناطيسي (المواصفات: 400*400 مم)، عندما يكون تأثير الهواء قويًا، يفتح باب تخفيف الضغط تلقائيًا لتقليل تأثير الانفجار. . | |||||||
| 1. 26 | تركيب إطفاء الحريق | الصندوق المبثوق مجهز بجهاز إطفاء الحريق.بمجرد انفجار البطارية يمكن فتح جهاز ونظام إطفاء الحريق عن طريق التحكم عن بعد أو يدويا. | |||||||
| 1. 27 | نظام العادم | عندما تنتج عينة الاختبار دخانًا، يمكن للجهاز إخراج الدخان تلقائيًا من خلال الأنبوب | |||||||
| 1. 28 | تركيب الإضاءة | يتم وضع مصابيح مقاومة للانفجار ذات إضاءة عالية السطوع وموفرة للطاقة في خزان الاختبار لإضاءة مساحة الاختبار بأكملها لتسهيل مراقبة الاختبار | |||||||
| 1. 29 | نظام كاميرات المراقبة |
تم تجهيز منطقة الاختبار بنظام مراقبة كاميرا عالي الدقة مقاوم للانفجار (مع غطاء واقي)، ويمكن التحكم فيه عن بعد للتأكد من أن البيانات مجهزة بما لا يقل عن 3 ملايين بكسل.
|
|||||||
| 1.30 | أسفل المعدات | قم بتركيب 4 عجلات عالمية، كلاهما سهل الحركة، ولكن أيضًا ثابت في موقف السيارات. | |||||||
| 1. 31 | بحجم النافذه | 300*300*10 مم (زجاج سميك مزدوج مقاوم للانفجار) | |||||||
| 1. 32 | البعد الخارجي | 1200 واط × 120 عمق × 2200 ارتفاع مم (يجب أن يسود التصميم الفعلي) | |||||||
| 1. 33 | مصدر الطاقة | تيار متردد 380 فولت، 50 هرتز | |||||||
| 1. 34 | قوة | 7.5 كيلو واط | |||||||
| 1. 34 | وزن الآلة | حوالي 1350 كجم | |||||||
| 2. التعليمات المطبقة | |||||||||
| 2. 1 | طريقة البثق |
اختبار بثق البطارية الواحدة: (1) الاختبار وفقا للشروط التالية؛ - اتجاه البثق: الضغط المتعامد على لوحة البطارية (انظر الشكل 1)؛ --شكل لوحة البثق: نصف أسطوانة نصف قطرها 75 مم، طول نصف الأسطوانة (L) أكبر من حجم البطارية المراد بثقها؛ - درجة البثق: توقف عن البثق عندما يصل الجهد إلى 0 فولت أو ينكسر الغلاف؛ (2) مراقبة لمدة 1H؛ (3) معايير التفتيش: لا انفجار ولا حريق. |
|||||||
|
اختبار بثق حزمة البطارية (1) شكل لوحة البثق: نصف أسطوانة نصف قطرها 75 ملم، طول نصف الأسطوانة أكبر من حجم البطارية المبثوقة، ولكن ليس أكثر من 1 متر. (2) اتجاه البثق: إن الاتجاه الذي تكون فيه وحدة البطارية أكثر عرضة للانبثاق في تصميم السيارة هو نفسه.إذا لم يكن الاتجاه الأكثر عرضة للقذف متاحًا، يتم تطبيق الضغط بشكل عمودي على اتجاه ترتيب البطارية المفردة.
(3) درجة البثق يصل تشوه وحدة البطارية إلى 30% أو يصل ضغط البثق إلى 1000 ضعف وزن وحدة البطارية والقيم الأكبر المذكورة في الجدول 2 أدناه. الجدول 2: جدول اختيار ضغط البثق
- انتظر لمدة 10 دقائق. |
|||||||||
| 3. نظام اختبار الضغط | |||||||||
| 3. 1 |
نظام اكتساب القوة: مستشعر قوة كوريوليس عالي الدقة 20000 كجم لتلبية الاختبارات المختلفة وفي الوقت نفسه، تكون دقة اختبار القوة ضمن ± 0.5% FS؛ |
||||||||
| 3. 2 |
نظام التشغيل: محرك سيرفو يعمل بالتيار المتردد؛ سائق التيار المتردد. مخفض التروس الدودي تايوان المستوردة عالية الدقة الكرة اللولبية. |
||||||||
| 3. 3 |
نظام التحكم: وضع التحكم في أمر النبض يجعل التحكم أكثر دقة؛ نطاق التحكم في السرعة: 1 ~ 20 مللي متر/ثانية ؛ يتميز تعديل اللوحة المركزية بوظائف التعديل الخشن السريع والضبط الدقيق البطيء. العودة التلقائية إلى الأصل والتخزين التلقائي بعد الاختبار؛ |
||||||||
| 3. 4 | وضع نقل البيانات: نقل RS232 | ||||||||
| 3. 5 | وضع العرض: عرض شاشة الكمبيوتر. | ||||||||
| 3. 6 |
يمكن لبرنامج واجهة الاختبار الفاخر تحقيق سرعة ثابتة، وإزاحة تحديد المواقع، وحمل ثابت (يمكن ضبط وقت الانتظار)، يمكن دمج وضع التحكم بمعدل زيادة الحمل الثابت، ومعدل زيادة الإجهاد الثابت، ومعدل زيادة الإجهاد الثابت وما إلى ذلك مع وضع التحكم متعدد المراحل تلبية متطلبات الاختبار المختلفة. |
||||||||
| 3. 7 |
النزوح الكامل: التشفير 1000 P / R، دقة مزدوجة؛ يتمتع جهاز تشفير LINE DRIVE بقدرة قوية على مقاومة التداخل؛ تحليل النزوح 0.5 مم؛ |
||||||||
| 3. 8 |
جهاز السلامة: الزائد جهاز اغلاق الطوارئ. جهاز حد السفر لأعلى ولأسفل؛ وظيفة التوقف التلقائي. |
||||||||
| 3. 9 |
آحرون: وظيفة إيقاف الجهد: عند اختبار الجهد الخارجي للبطارية، يمكن ضبط جهد إيقاف التشغيل على طرفي البطارية عندما ينخفض الجهد إلى الجهد المحدد، توقف إشارة الخرج النظام. |
||||||||
| 4. الميزات | |||||||||
| 4. 01 | صندوق الاختبار عبارة عن منطقة مغلقة بشكل مستقل، معزولة عن منطقة الطاقة في الأسفل ومنطقة إضاءة العادم في الأعلى، والتي يمكن أن تمنع اللهب والغاز ذو درجة الحرارة المرتفعة وتسرب الغاز وما إلى ذلك من الانتشار إلى مناطق أخرى؛ | ||||||||
| 4.02 | صندوق الاختبار مزود بنظام عادم.يتم ترتيب مخرج العادم الداخلي للصندوق في الجزء العلوي من الصندوق ومجهز بغطاء لتجميع الهواء.يتم تزويد الجانب الأيسر السفلي من الجزء الداخلي للصندوق بمنفذ هواء إضافي؛تتكون مروحة العادم من محرك طويل المحور وعجلة رياح فولاذية، مع حجم هواء كبير ومقاومة للحريق ومقاومة درجات الحرارة العالية. | ||||||||
| 4. 03 | يتكون صندوق الاختبار بالكامل من أجزاء مقاومة لدرجة الحرارة العالية ومثبطات اللهب (لا توجد خطوط أنابيب بلاستيكية، أو أسلاك، أو حشوات مطاطية، أو حلقات مانعة للتسرب، أو زيوت تشحيم، أو زيوت، وما إلى ذلك)، ويتم إغلاق باب الصندوق بموانع تسرب مقاومة لدرجة الحرارة العالية؛ | ||||||||
| 4. 04 | يعتمد الباب الأمامي لصندوق الاختبار على تصميم معزز، والذي يمكن أن يعزل بشكل فعال الضرر الناجم عن الحريق والانفجار أثناء الاختبار.تعتمد لوحة الباب تصميمًا مزدوج الطبقة مع طبقات داخلية، وتعتمد المفصلة وقفل الباب على أجزاء قياسية خاصة من المعدات المعززة.تعتمد نافذة الباب زجاجًا مقسى بتصميم مقاوم للانفجار بطبقة مزدوجة. | ||||||||
| 4.05 | يستخدم الجانب المفتوح من اللوحة الإلكترونية المعززة لغرفة الاختبار مفصلاً والجانب الآخر يستخدم بابًا متحركًا مزودًا بامتصاص مغناطيسي، والذي يلعب دورًا فعالاً في التفجير.عند إغلاق اللوحة الإلكترونية المعززة، يجب إغلاقها حولها لمنع تسرب الغاز في صندوق الاختبار؛عندما يكون هناك انفجار داخل الصندوق، يمكن للغاز عالي الضغط المتولد أن يفتح باب تخفيف الضغط لحماية الجوانب الأخرى من المعدات من التلف وسلامة موظفي الاختبار؛ | ||||||||
| 4. 06 | تتميز اللوحة السفلية لصندوق الاختبار بتصميم متكامل، بدون ثقوب أو فجوات، وهو سهل التنظيف. | ||||||||
| 4. 07 | تم تجهيز الجزء العلوي من صندوق الاختبار بمصباح، ويتم استخدام الغطاء الواقي من الزجاج المقسى لحماية الجزء الخارجي من المصباح لمنع اللهب والطرد من إتلاف المصباح.يتم استخدام أدوات التثبيت القياسية القابلة للفصل لتوصيل صندوق الاختبار لسهولة التفكيك والاستبدال؛ | ||||||||
| 4. 08 | تتميز آلة اختبار البثق بالسلامة الكهربائية بما يتماشى مع المعايير الوطنية، والتي يمكن أن تمنع بشكل فعال وتزيل مخاطر الصدمات الكهربائية التي قد تحدث في موظفي التشغيل والصيانة.أثناء التشغيل العادي، باستثناء جزء الدائرة من الجهاز، لن يتم شحن غلاف الجهاز والأجزاء المعدنية في صندوق الاختبار.في حالة وقوع حادث، مثل الحريق، والتسرب، وماس كهربائى، وما إلى ذلك، يمكن للمعدات قطع طاقة الإدخال الخارجية تلقائيًا، بحيث لا يتم شحن أي جزء من المعدات؛ | ||||||||
| 4. 09 | يجب أن تحتوي آلة اختبار البثق على زر "إيقاف الطوارئ" لتسهيل علاج الطوارئ في المواقف الحرجة.يتم استخدام زر "التوقف في حالات الطوارئ" لإيقاف جميع إجراءات آلة اختبار البثق في الحالات الحرجة لمنع حدوث المخاطر؛بعد إعادة ضبط زر "الإيقاف الطارئ"، تكون آلة اختبار البثق في حالة التشغيل العادية؛ | ||||||||
| 4. 10 | يمكن تفكيك أداة البثق الخاصة بآلة اختبار البثق بمرونة واستبدالها بسهولة.تركيبات البثق المتاحة: قرص البثق المسطح | ||||||||
| 4.11 | يجب أن تكون آلة اختبار البثق مجهزة بأسطوانة عالمية لسهولة الحركة وقاعدة دعم قابلة للتعديل لوضع ثابت؛ | ||||||||
| 4.12 | آلة اختبار البثق لديها وظيفة ضبط ضغط الحماية الذاتية، والتي يمكن أن تمنع ضغط البثق المفرط أثناء اختبار البثق وتلف المعدات.عندما يصل ضغط البثق إلى قيمة ضغط الحماية المحددة، فإن آلة اختبار البثق تتوقف تلقائيًا.في هذا الوقت، يمكن فقط رفع أداة البثق، ولا يمكن مواصلة اختبار البثق. | ||||||||
| 5. مقدمة لبرنامج الطارد | |||||||||
| 5.01 |
الواجهة الرئيسية لبرنامج التحكم
|
||||||||
|
5.02 |
واجهة الإعداد
|
||||||||
| 5.03 |
رسم بياني
|
||||||||
| 5.04 | مقدمة برنامج الطارد | ||||||||
| نظام اختبار الضغط هذا مناسب لآلة اختبار الضغط 1kN-20000kN | |||||||||
| يتم تحقيق عرض الشاشة في الوقت الحقيقي لتشوه القوة وإزاحة القوة ومنحنيات الاختبار الأخرى، والتي يمكن تبديلها ومراقبتها في أي وقت، كما أن المنحنى مناسب جدًا للتكبير والتصغير؛ | |||||||||
| يمكن تسجيل منحنى البيانات لعملية الاختبار بأكملها وحفظها تلقائيًا؛ | |||||||||
| يتم تحقيق التصفير الرقمي لقوة الاختبار والتشوه، وهو مناسب للتشغيل ويحسن موثوقية الماكينة. | |||||||||
| تتم إدارة بيانات الاختبار عن طريق قاعدة البيانات، ويتم حفظ جميع بيانات الاختبار تلقائيًا | |||||||||
| إكمال عملية الاختبار تلقائيًا، والحكم على النوع المكسور، وتسجيل بيانات الاختبار وحفظها تلقائيًا؛ | |||||||||
| مع وظيفة التوقف التلقائي للحماية من التحميل الزائد، ويمكن الحكم تلقائيًا على كسر العينة، والتوقف التلقائي | |||||||||
| مجموعة متنوعة من أساليب إخراج التقرير، ووظيفة تحرير التقرير القوية، يمكن للمستخدمين وفقًا لمتطلباتهم الخاصة إعداد أي تنسيق لتقرير الاختبار في وقت قصير جدًا | |||||||||
| تعتمد البيانات وضع إدارة قاعدة البيانات، وتحفظ بيانات الاختبار والمنحنيات تلقائيًا في قاعدة البيانات، وتضمن سلامة البيانات ووحدتها، ويسهل على المستخدمين الاستعلام عنها وإدارتها؛ | |||||||||
| يمكن تسجيل منحنى البيانات لعملية الاختبار بأكملها وحفظها تلقائيًا؛ | |||||||||
| تعتمد واجهة الإنسان والآلة نمط Windows القياسي، وسهلة التشغيل والتعلم، ويمكن أن تلبي التحكم العادي والجمع والحساب؛ | |||||||||
| 6. التكوين القياسي للمعدات | |||||||||
| 6.01 | الجهاز الرئيسي العمودي 1 مجموعة | 1 مجموعة | |||||||
| 6.02 | صندوق حماية مغلق (مع وظيفة تخفيف الضغط والعادم) | 1 مجموعة | |||||||
| 6.03 | كمبيوتر العلامة التجارية (لا يقل عن التكوين التالي: شاشة LCD مقاس 20 بوصة، وسعة 1000 جيجابايت) | 1 مجموعة | |||||||
| 6. 05 | نظام استشعار الضغط | 1 مجموعة | |||||||
| 6.06 | الجهد ودرجة الحرارة نظام اكتساب شامل | 1 مجموعة من كل منهما | |||||||
| 6. 07 | مواصفات المنتج | قطعة | |||||||
