| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN1123A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |
ضغط حاوية بطارية السيارة الكهربائيةتلقائينظام اختبار
المعايير والبنود المتوافقة معنظام الاختبار التلقائي لضغط بطارية السيارة الكهربائية
يتوافق هذا الجهاز مع المعيار IEC 60335-1: 2020-Annex BB-20.1.
نظرة عامة على المعدات نظام الاختبار التلقائي لضغط بطارية السيارة الكهربائية
العينات والحدود: يمكن لهذا الجهاز اختبار البطاريات المتجانسة التي تحتوي على كيمياء باستخدام أيونات معدنية.
غرض الاختبار: يستخدم لقياس الضغط الذي يتعرض له غلاف الجهاز الذي يعمل بالبطارية والذي يحتوي على بطارية متجانسة باستخدام كيمياء أيونات معدنية عند فتحات تهوية البطارية أثناء حدوث عطل.للتحقق من قوة العلبة على البطارية.
مبدأ الاختبار: استخدم المضخة الداعمة لزيادة الضغط ، ومراقبة مستشعر الضغط المتصل بخط الأنابيب ، وإرجاع قيمة الضغط في الوقت الفعلي.يتحكم نظام التحكم في المكونات مثل الصمامات الكهربائية وصمامات تنظيم الضغط لجعل الضغط الأولي للعينة يصل إلى 2070kPa ± 10٪.ثم قم بحقن حجم الهواء المطلوب بالمعيار من الفتحة بقطر 2.85 ± 0.05 مم من خلال الآلية.ثم ينخفض إلى أقل من 70 كيلو باسكال خلال 30 ثانية.
المواصفات الفنية لـ نظام الاختبار التلقائي لضغط بطارية السيارة الكهربائية
| نموذج | SN1123A |
| محطة | محطة واحدة |
| طريقة التحكم الكهربائي | تحكم PLC ، شاشة تعمل باللمس |
| وضع محرك الأقراص | محرك مضخة معززة |
| وسط الاختبار | غاز |
| اختبار الضغط | 0.01-2.5MPa ، مراقبة مستشعر الضغط |
| سعة تعبئة الغاز |
10-100 مل قابل للتعديل ، قابل للتحقيق (20 ، 30 ، 50 ، 100 مل)
|
| وقت الاختبار | 0-999999s ، يمكن ضبطها |
| مفصل الختم | مجموعة واحدة كمعيار ، فتحة Φ2.85 ± 0.05 مم |
| إجراء الاختبار | اختبار التحميل والتفريغ اليدوي ، عملية اختبار تلقائية بالكامل |
| أبعاد الجهاز ووزنه | L * W * H = 1000 * 750 * 900 ، الوزن حوالي 110 كجم |
| استخدم البيئة | الضغط الجوي 80 ~ 106kpa ؛درجة الحرارة المحيطة 5 ~ 40 درجة مئوية ؛الرطوبة النسبية (20 ~ 80)٪ RH ؛مكان الاستخدام: لا اهتزاز عنيف ، اهتزاز ، لا تداخل كهرومغناطيسي ، لا غبار ، لا غازات متفجرة ومسببة للتآكل ، تبديد جيد للحرارة |

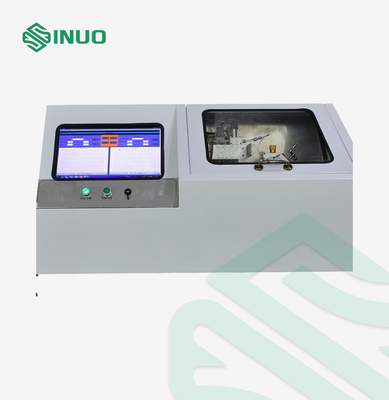

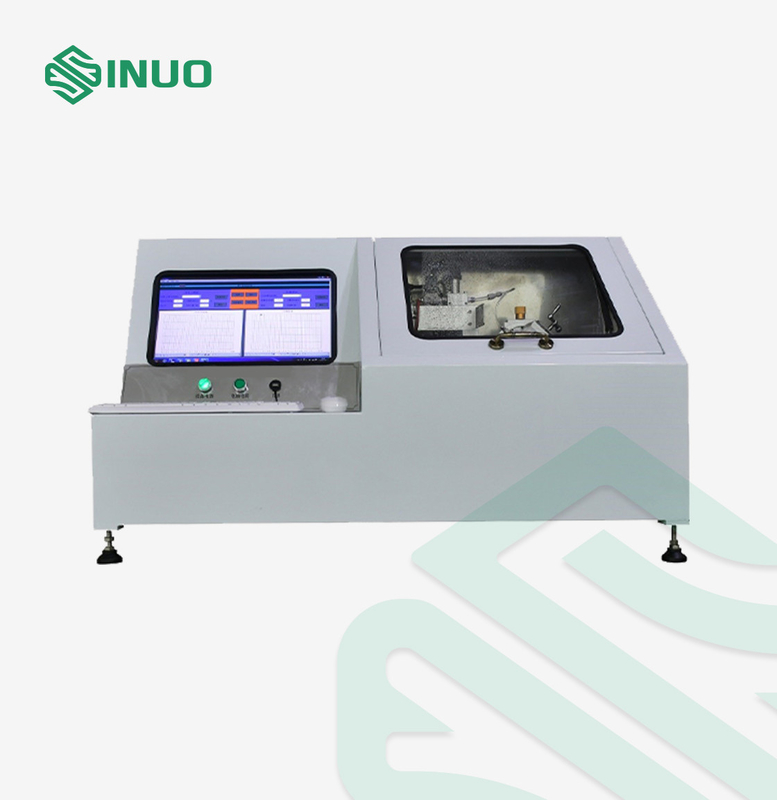

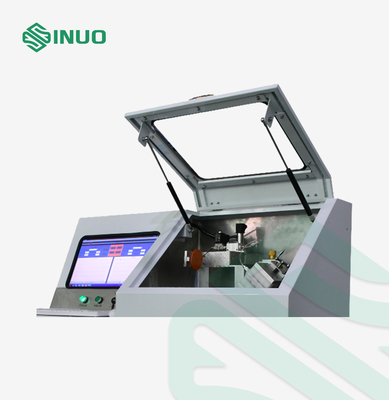

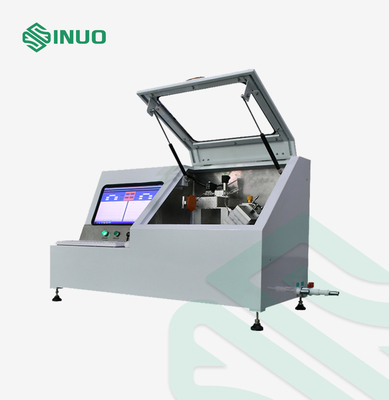

| الرسم البياني المرجعي | |
هيكلنظام الاختبار التلقائي لضغط بطارية السيارة الكهربائية
يعتمد الجهاز على هيكل صندوقي ويتم التحكم فيه عن طريق شاشة تعمل باللمس.يمكنك قراءة عرض منحنى الضغط ، يمكنك ضبط سعة الغاز المتزايدة ، يمكنك ضبط ضغط الاختبار ، وقت الاختبار ، إلخ. إنها تعتمد مضخة معززة تعمل بالهواء المضغوط وجهاز التحكم في الضغط بأداء مستقر وتشغيل مريح ومظهر جميل.دمج مزايا العديد من المنتجات المماثلة في الداخل والخارج ، فهو الخيار الأول لمؤسسات القياس والمختبرات المحلية الرئيسية.
