| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN886-19m³ |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 10 مجموعات / شهر |
19m³ المشي في درجة حرارة منخفضة عالية غرفة اختبار الرطوبة البيئية
المعايير والبنود المتوافقة لـ19m³ المشي في درجة حرارة منخفضة عالية غرفة اختبار الرطوبة البيئية
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"
IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"
المعايير الفنيةإلى عن على19m³ المشي في درجة حرارة منخفضة عالية غرفة اختبار الرطوبة البيئية
| 1. اسم المنتج | غرفة اختبار درجة الحرارة والرطوبة الثابتة |
| الوضع | SN886-19m³ |
| 2- التعليمات المعمول بها | |
| 2.1.النطاق القابل للتطبيق | هذا الجهاز مناسب لاختبارات موثوقية المحاكاة البيئية لمختلف المنتجات الكهربائية والإلكترونية وغيرها من المنتجات والأجزاء والمواد ، مثل درجات الحرارة العالية والمنخفضة الثابتة ، والتغيير التدريجي ، واختبارات الدورة. |
| 2.2.قيود اختبار السلامة |
أ) اختبار وتخزين عينات المواد القابلة للاشتعال والمتفجرة والمتطايرة ب) اختبار عينات المواد المسببة للتآكل واختبار وتخزين العينات البيولوجية ج) اختبار وتخزين عينات مصدر انبعاث كهرومغناطيسي قوي |
| 3. الحجم والحجم | |
| 3.1.الحجم الفعال | 19 م³ |
| 3.2حجم الصندوق الداخلي | W2500 مم * H2200 مم * D3500mm |
| 3.3حجم الصندوق الخارجي |
حوالي W3100 مم * H3700 مم * D2400 مم (باستثناء حجم الوحدة) تذكير:يرجى الرجوع إلى التصميم النهائي وتأكيد وجهات النظر الثلاثة للأبعاد الخارجية |
| 4. الأداء | |
| 4.1طريقة التبريد | تبريد المياه |
| 4.2نطاق درجة حرارة | -40 درجة ～ 60 درجة |
| 4.3نطاق الرطوبة |
النطاق القياسي: 20٪ -95٪ RH نطاق الرطوبة المنخفضة: 5٪ RH ~ 95٪ RH (مع الهواء الجاف) |
| 4.4تقلب درجة الحرارة / الرطوبة | ± 2 ℃ / ± 2.0٪ ر |
| 4.5دقة دقة درجة الحرارة | 0.01 ℃ |
| 4.6دقة دقة الرطوبة | 0.01RH |
| 4.7توحيد درجة الحرارة | ≤2 ℃ |
| 4.8توحيد الرطوبة | <75٪ ر:±3٪ رطوبة نسبية ；> 75٪ رطوبة نسبية±5٪ ر |
| 4.9الوقت التدفئة | RT ～ 90 ℃ ≤ 90 دقيقة |
| 4.10.وقت التبريد | RT ～ -40 ≤130 دقيقة |
| 4.11.ارتفاع درجات الحرارة وانخفاضها | ≤ ± 1 |
| 4.12.حالة التحميل | 4KW (حرارة العينة) |
| 4.14.معايير الاختبار |
GB-2423.1-2008 (IEC68-2-1) الاختبار أ: طريقة اختبار درجات الحرارة المنخفضة. GB-2423.2-2008 (IEC68-2-2) الاختبار ب: طريقة اختبار درجات الحرارة العالية. GB2423.3-2008 (IEC68-2-3) اختبار Ca: طريقة اختبار حرارة الرطوبة المستمرة. GB2423.4-2008 (IEC68-2-30) اختبار ديسيبل: طريقة اختبار الحرارة الرطبة بالتناوب. GB 11158 "الشروط الفنية لغرفة اختبار درجة الحرارة العالية" GB10586-1 "الشروط الفنية لغرفة اختبار الرطوبة والحرارة" |
| 4.15.رسم تخطيطي لدرجة الحرارة والرطوبة |
ملاحظة: الرطوبة القياسية 20٪ ~ 95٪ HR
|
| 5. الهيكل والمواد | |
| 5.1 مادة الصندوق الخارجي | اعتماد لوحة فولاذية باردة وساخنة متقدمة غير ساكنة طلاء نانو الخبز |
| 5.2مادة الصندوق الداخلي | لوحة الفولاذ المقاوم للصدأ SUS304 |
| 5.3مواد العزل الحراري | رغوة البولي يوريثان الصلبة عالية الحرارة ومقاومة للحريق |
| 5.4.شريط ختم إطار الباب | شريط ختم مطاط السيليكون |
| 5.5باب الصندوق | تفتح الأبواب ذات الضلفتين بالخارج ، وقد تم تجهيز إطار الباب وحافة لوحة الباب بأجهزة تسخين كهربائية وخندق الفائض |
| 5.6نافذة مراقبة زجاج التدفئة الكهربائية |
الكمية: 2 الموقع: على باب غرفة الاختبار (أو المكان المخصص من قبل العميل) الشكل: 3 طبقات من الزجاج المقوى بالفراغ مع عنصر تسخين مدمج مضاد للضباب |

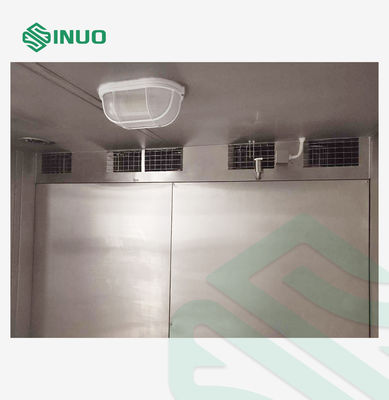

| 5.7إضاءة | مصباح موفر للطاقة مقاوم للحرارة العالية والمنخفضة |
| 5.8منفذ توازن الضغط | جميع سبائك الألومنيوم مع خط مضاد للعرق 4 مجموعات من نوافذ الضغط ذاتي إعادة الضبط |
| 5.9.تحمل الوزن | تحميل المختبر: 1000 كجم |
| 5.10.ثقب العينة |
فتحة بقطر φ100 مم على جدار الغرفة الجانبية اليسرى ومجهزة بسدادة عزل مطاطية وغطاء مطاطي في نفس الوقت.
|
| 5.11.أرضية غير قابلة للانزلاق |
تعتمد الأرضية على تصميم غير قابل للانزلاق من الفولاذ المقاوم للصدأ مقاس 4.0 مم لمنع إصابة الأفراد أثناء العمليات الداخلية.
|
| 5.12 الصرف |
تم تصميم الأرضية بخزان تصريف ، ولا تحتوي حجرة الاختبار على ماء بداخلها بعد انتهاء درجة الحرارة والرطوبة المرتفعة
|
| 5.13 كوب القدم |
يعتمد كوب القدم للصندوق الكهربائي وسادة هلام السيليكا لامتصاص الصدمات وحماية الضاغط ولحام الأنابيب النحاسية
|
| 5.15.ضوضاء الجهاز كله | ≦ 80 ديسيبل |
| 6- نظام تكييف الهواء | |
| 6.1طريقة درجة حرارة ثابتة | اعتماد طريقة التوازن البارد |
| 6.2مبدأ العمل لتوفير الطاقة |
طريقة الرطوبة الثابتة التقليدية:عندما تصل درجة الحرارة الفعلية إلى درجة الحرارة المحددة ، تظل سعة تبريد الضاغط دون تغيير ، ويتم استخدام طريقة التسخين لتعويض قدرة تبريد الضاغط لتحقيق توازن درجة الحرارة في الصندوق. طريقة التوازن البارد:عندما تصل درجة الحرارة الفعلية إلى القيمة المحددة ، يتم التحكم في خرج صمام الملف اللولبي البارد بواسطة وحدة التحكم PID ، ويتم موازنة درجة الحرارة في الصندوق من خلال إخراج التبريد المتحكم فيه.بالمقارنة مع طريقة الرطوبة الثابتة التقليدية ، يتم تقليل ناتج التسخين لجعل الوحدة بأكملها مقارنة بالطريقة التقليدية ، يمكن للجهاز تحقيق توفير الطاقة بنسبة 40٪ |
| 6.3طريقة تبريد الهواء | تتالي ضاغط التبريد |
| 6.4.دوران المحرك | المحرك التعريفي ذو الجهد المنخفض من تايوان Tatung |
| 6.5.المستشعر |
مع جهاز استشعار قياس الرطوبة وجهاز تحكم جهاز استشعار مقاومة البلاتين PT100 |
| 6.6.عجلة الرياح | مروحة دائرية متعددة الأجنحة بالطرد المركزي ، شفرة ألمنيوم مقاومة للحرارة العالية والمنخفضة |
| 7. نظام التبريد | |
| 7.1طريقة التبريد | نوع صامت متتالي مستورد أصلي ، ضاغط عالي الكفاءة وموفر للطاقة |
| 7.2ضاغط |
ضاغط بيتزر شبه محكم المستورد الألماني الأصلي.
|
| 7.3.المبردات |
حماية البيئة الخالية من الفلور HFC404A (هانيويل) ومبرد دوبونت R23
|
| 7.4.مكثف |
غلاف عالي الكفاءة ونوع أنبوب (تبريد بالماء)
مجهزة ببرج مياه تبريد (ماركة معروفة) وخط أنابيب
|
| 7.5المبخر |
مبخر عالي الكفاءة متعدد المقاطع مع غشاء محب للماء (زعنفة سميكة)
|
| 7.6.فاصل الزيت |
Emerson AW |
| 7.7صمام توسع |
صمام التمدد الحراري دانفوس
|
| 7.8صمام الملف اللولبي |
اليابان ساجينوميا ودانفوس
|
| 7.9.غيرها من الملحقات |
جميع المنتجات عالية الجودة من أول علامة تجارية دولية (في الصورة على اليمين: مرشح مجفف) |
| 7.10.إزالة الرطوبة |
التجميد وإزالة الرطوبة بواسطة نظام التبريد (يمر الهواء الموجود في الصندوق عبر المبخر تحت درجة حرارة نقطة الندى ، ويتم ترسيب الماء).
* اختر زعانف المبخر مع معالجة الغشاء المحبة للماء ، وأداء أفضل لإزالة الرطوبة ، لأن التوتر المائي لزعانف الألومنيوم ذات الغشاء المحب للماء صغير ، وقطرات الماء من تكثيف الهواء سهلة الانزلاق ، وليس من السهل إنتاج جسور ماء مانعة للتسرب في فجوة الزعنفة.مما يحسن بشكل كبير من كفاءة إزالة الرطوبة! |
| 8. نظام التدفئة والترطيب | |
| 8.1طريقة التسخين | تدفئة كهربائية |
| 8.2طريقة إمداد البخار | الحقن المباشر المفتوح ، يتم توصيل الجزء الداخلي للمولد مباشرة بغرفة الاختبار ، مما يجعل الضغط الداخلي قريبًا من الصفر |
| 8.3أنبوب تسخين |
أنبوب التسخين الكهربائي ذو الزعانف المصنوعة من سبائك النيكل والكروم من الفولاذ المقاوم للصدأ ، وتصميم التصاق الأنبوب المضاد لـ MC ، ووصلة السخان ، وسلك مقاوم للحرارة ، ويتم وضع السخان في مجرى الهواء المتداول أعلى الصندوق ، ومقاوم للحريق و يتم إضافة مواد عازلة للحرارة حوله
|
| 8.4أنبوب الترطيب |
أ) تستخدم أسطوانة الترطيب (طريقة الغلاية) للترطيب ، وهي أسرع من ترطيب السطح التقليدي (نوع حوض الماء) ولها دقة تحكم أعلى. في الصندوق لن ينتج عنه تلوث شوائب مثل المقياس ، ولديه أداء جيد في انخفاض الرطوبة ، كما أنه سهل التنظيف. ب) يعتمد أنبوب الترطيب كل غلاف غير ملحوم من الفولاذ المقاوم للصدأ ، ومقاومة العزل أكبر من 50MΩ ، ولديه جهاز تحكم في منع الاحتراق الجاف ج) أسطوانة الترطيب مصنوعة من الفولاذ المقاوم للصدأ ولها نافذة مراقبة مستوى الماء. د) درجة حرارة منخفضة مع الهواء الجاف
|
| 8.5طريقة التحكم |
التحكم في عدم الاتصال ، تحقق إشارة خرج وحدة التحكم دقة عالية من خلال مرحل الحالة الصلبة SSR التحكم في التبديل غير الاتصال |
| 8.6غلاية الترطيب | مثبتة داخل غرفة الآلة |
| 8.7معالجة المياه الترطيب | مجهزة بجهاز مخصص لتليين المياه ، والذي يمكنه إزالة الشوائب في الماء بشكل فعال (مجموعة واحدة من جهاز نظام استعادة المياه النقية ، مع مرشح الكربون المنشط لتصفية شوائب المياه). |
| 9. نظام التحكم | |
| 9.1مراقب | وحدة التحكم لديها شاشة صينية ، وظيفة التشخيص الذاتي ، تحث سبب الفشل وطريقة العلاج ، وتسجيل بيانات الاختبار والعملية |
| 9.2.واجهة الحوار | هندسة التحكم الصناعية تعمل باللمس شاشة LCD ملونة ، وضع حوار القائمة الصينية |
| 9.3دقة الإعداد | درجة الحرارة 0.1 درجة مئوية ، والوقت 0.1 دقيقة ، والرطوبة 1٪ رطوبة نسبية |
| 9.4مدخلات درجة الحرارة | مستشعر عالي الدقة |
| 9.5مدخلات الرطوبة | مستشعر رطوبة بالسعة الكهروستاتيكية عالي الدقة |
| 9.6طريقة التحكم | تحكم PID |
| 9.7وضعية التشغيل | وضع تشغيل البرنامج ، وضع التشغيل المستمر ، عملية بدء التشغيل المنتظمة |
| 9.8.سعة النظام | 1000 مجموعة من البرامج * 100 مقطع لكل مجموعة (يمكن تدوير 1000 مرة بشكل منفصل) ، ويمكن تقسيم عدد المقاطع المطلوبة لكل مجموعة من البرامج بشكل تعسفي ، ويمكن ربط كل مجموعة من البرامج ببعضها البعض بحرية |
| 9.9.عرض بيانات الاختبار | اضبط درجة الحرارة ، ودرجة الحرارة المقاسة ، وإجمالي وقت التشغيل ، ووقت تشغيل المقطع ، والوقت المتبقي للقسم ، وحالة التسخين ، ووقت التقويم ، وما إلى ذلك. |
| 9.10.وظيفة PLC مدمجة | يمكن أن يقود كل جزء تنفيذ مباشرة ، ويتم إكمال العملية المنطقية بواسطة برنامج PLC |
| 9.11.الاختيار التلقائي لظروف عمل الثلاجة | وفقًا لظروف الاختبار المختلفة ، حدد تلقائيًا حالة عمل الثلاجة |
| 9.12.واجهة الاتصالات | مزود بواجهة RS485 ، يمكن توصيله بجهاز كمبيوتر خارجي للتحكم في درجة الحرارة عن بعد ، ولديه وظيفة التشخيص عن بعد بالكمبيوتر.يمكنه ضبط ومراقبة تشغيل المعدات والبرامج والتعليمات والبرامج من خلال شبكة Inter. |
| 10. المكونات الرئيسية لدائرة التحكم |
المكونات الرئيسية لدائرة التحكم كلها علامات تجارية عالية الجودة
|
| 11. وظيفة حماية السلامة |
1. اختبار حماية المنتج من درجة الحرارة الزائدة (مستقل) 2. مع عدم وجود مفتاح حماية الصمامات 3. مفتاح حماية سخان أكثر من درجة الحرارة 4. ضاغط الهواء محمّل بشكل زائد وسخونة زائدة 5. حماية من الضغط العالي والمنخفض للضاغط 6. جهاز حماية النظام الزائد الحالي 7. تقوم وحدة التحكم بالتشخيص الذاتي للخطأ وعرضه 8. ضغط مياه التبريد هو حماية منخفضة للغاية 9. حماية التسرب ، حماية ماس كهربائى ، الحماية من فقدان الطور / الطور الخاطئ ، حماية المروحة الزائدة ، حماية مستقلة من درجة الحرارة الزائدة ، حماية نقص المياه ، حماية قطع المياه ، مؤشر التشغيل ، إنذار الصوت والضوء ، إيقاف التشغيل التلقائي بعد الإنذار ، إلخ. |
| 12. شروط الاستخدام |
1. درجة الحرارة المحيطة: -5 ℃ ~ + 28 ℃؛ 2. الرطوبة النسبية: ≤ 85٪ RH؛ 3. الضغط الجوي: 80kPa ~ 106kPa 4. لا اهتزاز قوي حولها 5. مصدر طاقة المعدات: (لاحظ أن مصدر طاقة الاختبار غير مشمول) 5.1 الاتصال بمصدر الطاقة 380V AC (± 10٪) ، سلك ثلاثي الأطوار + سلك أرضي واقي ، مقاومة التأريض ≤ 4Ω ؛ 5.2 إجمالي الطاقة: حوالي 100KW 5.3 الحد الأقصى لتيار العمل: حوالي 152A |
نظرة عامة على المعدات
التطبيقات:غرفة اختبار درجة الحرارة والرطوبة الثابتة هذه مناسبة لاختبارات درجات الحرارة العالية والمنخفضة والحرارة الرطبة للأجزاء الكهربائية والإلكترونية والميكانيكية والأجزاء الكبيرة والمنتجات شبه المصنعة والمنتجات النهائية.اختبر جودة العملية وموثوقية المنتجات والأجزاء والمزيد في ظل ظروف درجة الحرارة والرطوبة المحاكاة.
مبدأ الاختبار:يتم استخدام نظام التسخين والترطيب والتبريد للتحكم في درجة الحرارة المحيطة والرطوبة وتغييرها في الغرفة ، ومحاكاة درجة الحرارة المحيطة / الرطوبة والإجراءات المتناوبة التي يتطلبها الاختبار.
بنية:يعتمد هيكل الغرفة المغلقة.

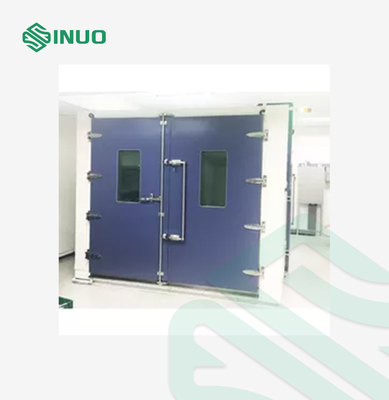

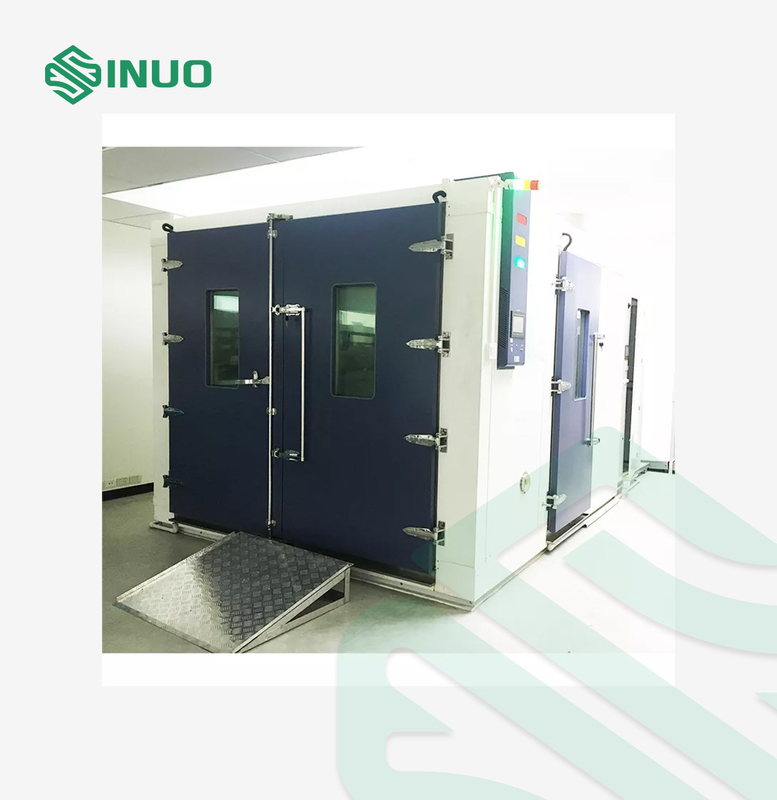

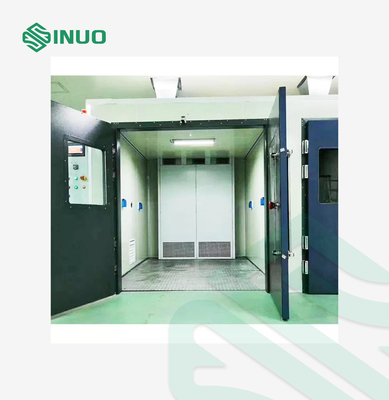

صورة للرجوع اليها
