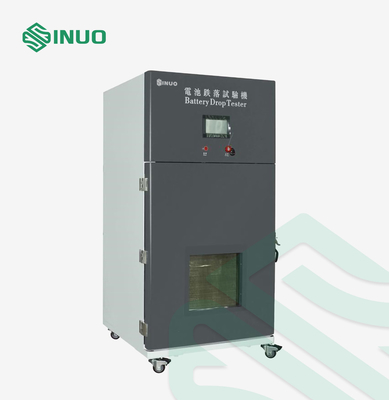

جهاز اختبار بطارية UL2580 Edge Face Corner 200 مم - 1600 مم اختبار السقوط

1) طريقة الإصدار: تلقائي / يدوي ؛يتم تشغيل المصعد الاختباري بواسطة محرك (يتحكم فيه محرك شنايدر الألماني السائر) ؛

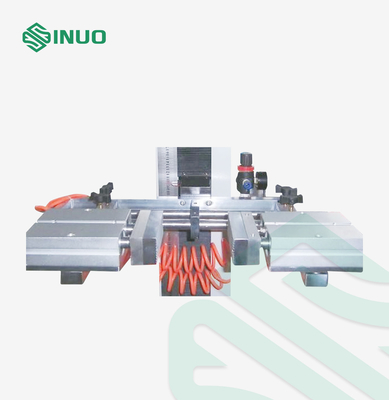

2) جهاز لقط التثبيت: محرك اسطوانة (أو لقط يدوي)

3) السكتة الدماغية إرتفاع السقوط: 200mm ～ 1600mm (قابل للتعديل) ؛

4) السقوط على الأرض: قطعتان من الخرسانة الأسمنتية بسمك 200 مم (أحدهما احتياطي) ؛

5) الخطأ المسموح به لارتفاع السقوط (مم): ± 3 مم ؛

6) اختبار الحمل (أقصى قوة لقط): 0 500 كجم (أقصى وزن للعينة) ؛

7) طريقة الاختبار: انخفاض الحافة والوجه والحافة والزاوية في جميع الاتجاهات ؛

8) وقت الاستجابة: 1S ؛

9) الحد الأقصى لحجم عينة القطرة: (W * D * H) 1000 * 1000 * 600mm ؛

10) حجم المنصة: 1500 * 1500 مم (العرض * العمق) ؛

11) ارتفاع الغطاء الواقي: 300 مم ؛

12) ضوضاء تشغيل المعدات: <70 ديسيبل ؛

13) مصدر الطاقة: AC220V (+ 10٪) 50 هرتز

14) حجم الماكينة: حوالي الطول 1000 مم * العرض 780 مم * H2000 مم

تفاصيل المعدات

متطلبات التحكم الكهربائي:

1. متطلبات التحكم

1) يعتمد الجهاز وضع التحكم PLC ، ويمكنه تحقيق وظائف التشغيل في الموقع مثل إعداد قيمة الضغط ، وحركة إطلاق السقوط ، وعادم الدخان اليدوي.

2) يتم توفير وظيفة حماية مفتاح الحد لمحرك السكتة الدماغية لجزء النقل.

3) تتبنى واجهة التفاعل بين الإنسان والحاسوب شاشة لمس LCD ملونة مقاس 7 بوصات.

2. السلامة الكهربائية

يحتوي النظام على نظام حماية ذاتي (بما في ذلك حماية السلامة مثل انقطاع التيار الكهربائي ، والجهد الزائد ، والسخونة الزائدة ، وفشل الكمبيوتر ، وما إلى ذلك ؛ حماية من الجهد الزائد والتيار الزائد للمعدات نفسها ؛ حماية لتجنب الدوائر القصيرة الناجمة عن سوء تشغيل المختبر ، وأقطاب البطارية متصلة بشكل غير صحيح.)

3. متطلبات التثبيت

يجب على المشتري توفير مدخنة العادم.أو وفقًا لمتطلبات محددة ، سيقوم المورد بتصميم وتصنيع وتركيب وحدة معالجة غاز العادم وأنبوب العادم بشكل منفصل (التكلفة إضافية).

ميزات الهيكل:

1. يتم استخدام مادة عازلة مقاومة للتآكل للبطانة الداخلية لحجرة العمل المسقطة.تم تصميم جميع زوايا غرفة العمل بخطوط مستديرة ، والزوايا غير متصلة بواسطة طبقات.تحتوي حجرة العمل على فتحات تصريف ومصافي لسهولة التنظيف.

2. غرفة العمل المتساقطة لديها وظائف مقاومة للانفجار وتخفيف الضغط الأوتوماتيكي وإمداد الهواء.نظرًا لاحتمال نشوب حريق أو حتى انفجار أثناء اختبار البطارية ، فإن الطاقة المنبعثة من انفجار البطارية المفردة: 52078J ؛إذا انفجر ، فقد يؤذي الأشخاص والأشياء المحيطة أثناء الاختبار.يجب أن تكون هناك حاجة إلى وظيفة مقاومة الانفجار.تتحقق وظيفة مقاومة الانفجار من خلال عزلها نسبيًا عن أجزاء أخرى من جسم المعدات ؛يتحقق الإطلاق الفوري لضغط الانفجار (مثل هيكل رفرف الصفيحة الرقيقة المدمر) من خلال الارتباط الضعيف للقوة الميكانيكية للتصميم المحدد مسبقًا لغرفة العمل ؛يتم تنشيط أنبوب العادم القوي للمعدات لتحقيق انبعاث النقطة الثابتة للدخان والغبار الضار.

3. توفير نافذة مراقبة لمراقبة عملية الاختبار وإضاءة مدمجة مقاومة للانفجار في غرفة العمل.تتبنى نافذة المراقبة هيكل زجاجي مزدوج الطبقة ، والطبقة الداخلية عبارة عن زجاج مقسّى ، والهواء معزول في المنتصف ، والطبقة الخارجية عبارة عن زجاج مضاد للرصاص.من السهل استبدال الزجاج المقسى على الطبقة الداخلية.

4. يتم تثبيت أربع عجلات زاوية (اثنان للتوجيه العام واثنتان للتوجيه) في الجزء السفلي من الجهاز ، كما يتم أيضًا تثبيت أقدام ثابتة مع ارتفاع قابل للتعديل.
