| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1017 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |

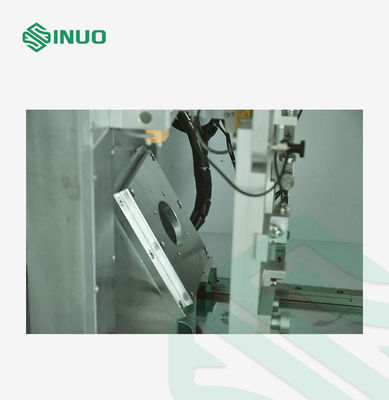

IEC62196-3 محطة واحدة للمركبة الكهربائية جهاز اختبار اختلال المقابس والموصلات
المعايير والبنود المتوافقة
يتوافق جهاز اختبار المحاذاة هذا مع IEC62196-3 الفقرة 36.3 ، الشكل 18.
نظرة عامة على المعدات
أثناء اختبار ارتفاع درجة الحرارة ، فور استقرار درجة الحرارة ، تخضع الملحقات لأحمال ميكانيكية خارجية كما هو موضح في الشكل 18.
باستخدام مقياس القوة ، قم بتطبيق حمولة مقدارها 100 نيوتن بتفاوت قدره -0 / + 10 نيوتن كما هو موضح في الشكل 19 في كل اتجاه.يجب أن يتم تطبيق الحمل لمدة لا تقل عن دقيقة واحدة.بعد تطبيق الحمل هذا ، يجب إزالة الحمل لمدة 10 ثوانٍ وإعادة تطبيق الحمل في الاتجاه التالي خلال 10 ثوانٍ.تستمر هذه العملية حتى يتم تطبيق الحمل في الاتجاهات الأربعة (-X ، + X ، -Y ، + Y) كما هو موضح في الشكل 19.
تعتمد المعدات على طاولة منزلقة X ، Y (الشكل 19) ، مدفوعة بمحرك مؤازر ومراقبتها بواسطة مستشعر قيمة القوة.عندما تصل قيمة القوة إلى الوقت المطلوب للاحتفاظ بالقوة الثابتة التلقائية ، فإنها ستتحول تلقائيًا إلى اتجاه آخر للاختبار.
المعايير الفنية
| قوة | AC220V ، 60 هرتز |
| طريقة التحكم | تحكم PLC ، شاشة تعمل باللمس |
| محطة | واحد |
| وضع محرك الأقراص | محرك سيرفو ، قطعتين ، X و Y. |
| القوة | 0-500N |
| قوة عقد الوقت | 0-999.9 ثانية |
| الوقت الفاصل | 0-999.9 ثانية |
| قوة اتجاه التطبيق | -X ، + X ، -Y ، + Y |
| شريحة تصاعد العينة | منحدر 30 درجة ، ارتفاع 1000 مم من الأرض |
| الأبعاد الكلية للمعدات | 100 مم × 400 مم × 1500 مم ، 150 كجم |
يتوافق هذا الجهاز مع هذه الأرقام القياسية:
