| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1018 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

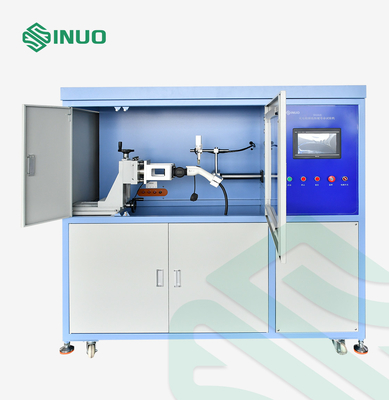

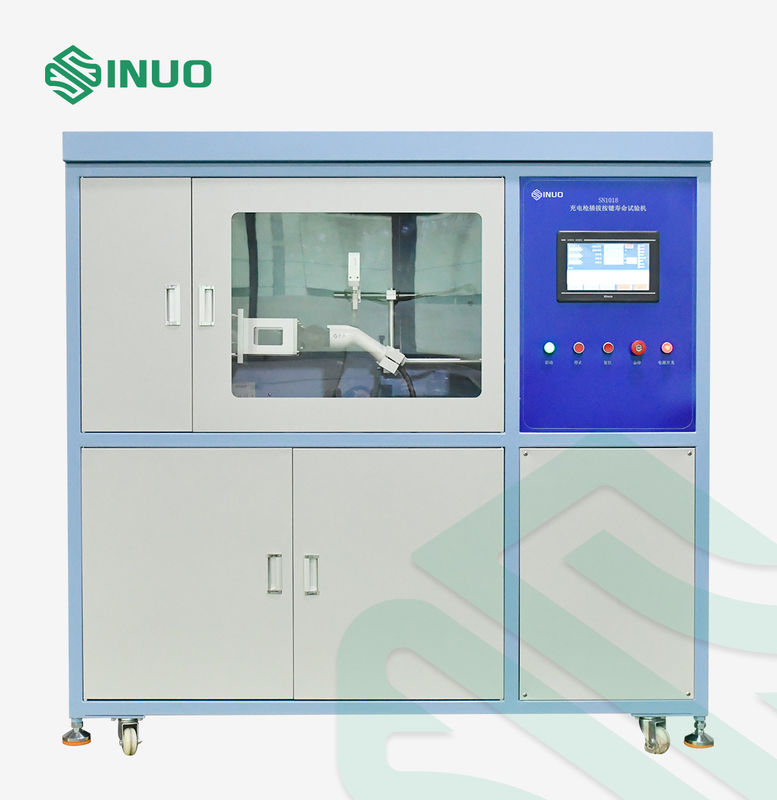

IEC62196 نظام اختبار ارتفاع درجة الحرارة وشحن السيارة الكهربائية
المعايير والبنود المتوافقة
معدات الاختبار هذه مناسبة للسيارات الكهربائية وفقًا لـ IEC 62196-1: 2020 الفقرة 22،23،24 ، IEC60309-1: 2012 البند 20،21،22 ، IEC60998 ، IEC60669.IEC61058 ، IEC60439 ، EIA-3 64-70 ومعايير أخرى.
المقياس التقني
| جهاز القيادة | محرك سيرفو ، برغي قيادة ، سكة توجيه |
| هيكل الجهاز | يتم وضع جهاز الاختبار أفقيًا ويتم لحامه بالمعيار الوطني 40 مم × 40 مم مربع من خلال الإطار ، ويتم تشكيل لوحة الختم عن طريق التصنيع باستخدام الحاسب الآلي للوحة التحليل الكهربائي 1.2 مم. |
| مراقب | يستخدم النظام جهاز كمبيوتر صناعي مقاس 15 بوصة وجهاز تحكم منطقي قابل للبرمجة (PLC) للتحكم الذكي في العمل. |
| نطاق القدرة | يمكن أن تلبي جميع 2p + E ، 3P + E ، 3P + E + N وغيرها من المواصفات ، التيار المتردد المقدر ≤ 250A أو DC ≤ 250A المقبس (قابس) اختبار المنتج. |
| سرعة العمل | يتم ضبط سرعة إدخال وسحب القابس أو الموصل بشكل تعسفي (0.1 ~ 0.80) م / ث ، والذي يلبي تمامًا متطلبات 0.8 ± 0.1) م / ث المحددة في المعيار |
| معدل الاختبار | معدل إدخال قابس أو موصل وسحب من منفذ أو مدخل الجهاز هو 7.5 ضربة في الدقيقة |
| نظام القيادة | يتم تشغيل اللولب الكروي بواسطة محرك مؤازر ويتم توجيهه بواسطة شريحة كتم الصوت ، بحيث يمكن للمشابك أن يتبادل اليسار واليمين ، مما يوفر قوة إدخال قصوى تبلغ 500 نيوتن |
| ضربة الإدراج | يمكن ضبط 0 ~ 200 مم بشكل تعسفي (أي ، ضربة محرك سيرفو لدفع حركة المشبك الأيسر) ، الدقة 0.1 مم |
| قاعدة التثبيت | يتم استخدام سكة منزلقة خطية داخل وخارج الجوانب العلوية والسفلية ، والتي يمكن أن تضمن استقامة التركيب وقوة الهيكل التوجيهي أثناء العملية. |
| محطة اختبار | 1 محطة مستقلة |
| عدد من المحاكمات | يمكن ضبط 1 ~ 999999 مرة بشكل تعسفي ، عندما يصل العدد إلى القيمة المحددة ، يمكن أن يتوقف تلقائيًا |
| شحن وقت إدخال البندقية | يمكن ضبط 1 ~ 999.9 ثانية |
| قوة الإدراج | الحد الأقصى 900N ، وحدة ضغط رقمية عالية الدقة ، شاشة منحنى الكمبيوتر |
| كشف الإنذار | وفقًا لمبدأ "مرر حيث يجب أن يمر ، توقف حيث يجب أن تتوقف" ، يحدد النظام ما إذا كانت العينة تالفة أم لا وفقًا للعلاقة المنطقية بين "الموقع والحالية".عند تلف العينة المراد اختبارها ، يمكن للجهاز إصدار إنذار مسموع ومرئي وإغلاقه تلقائيًا |
| حماية التسرب | قم بتركيب مفتاح تسرب عند مدخل طاقة التحكم بالجهاز.عندما يكون هناك تسرب ، قم بقطع طاقة التحكم لإيقاف تشغيل الخزانة بالكامل |
| حماية التيار الزائد | إعداد الحد الأعلى الحالي لمنع التيار الزائد أو ماس كهربائى في الدائرة |
| حماية من زيادة الحمولة | يوجد قاطع دارة داخل الجهاز ، يمكن أن ينطلق تلقائيًا عند التحميل الزائد |
| حماية العتبة | جميع أبواب الخزائن المتحركة مجهزة بمفاتيح حماية السلامة.عندما يتم فتح باب الخزانة ، يتم قطع التيار الكهربائي تلقائيًا لمنع المشغل من خطر التعرض لصدمة كهربائية. |
| وقف التحول في حالات الطوارئ | تحتوي لوحة التحكم في خزانة الطاقة على مفتاح إيقاف طارئ ، وهو مناسب للمشغل لقطع الطاقة الخارجة لخزانة الطاقة عند الضرورة أو غير الطبيعية. |
| داخل وخارج الرصاص | يتم تغطية منافذ الإدخال والإخراج بملفات واقية لمنع تلف الكابلات |
| أبعاد | حول W2000mmxD1200mmxH1800mm |
| وزن | حوالي 450 كجم |
| قوة العمل | AC220V ± 10٪ ، 50 هرتز ، 20 أمبير |
| يمكن لكل معلمة اختبار أن تدرك وظيفة التخزين ، والتي يمكن استدعاؤها مباشرة عند استخدامها مرة أخرى ، دون الحاجة إلى إعادة تعيينها مرة أخرى ، والعملية بسيطة ، والاستخدام مناسب ، وتحسين الكفاءة بشكل كبير. | |
| دليل التكيف؛يحتوي النظام على زر حالة يدوي لتسهيل تثبيت العينة | |

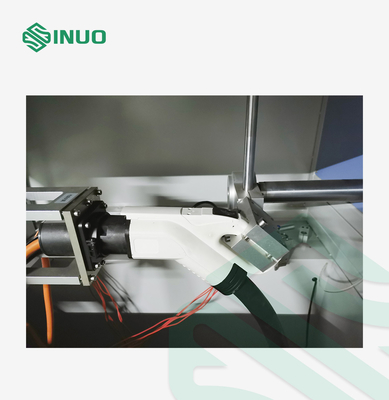

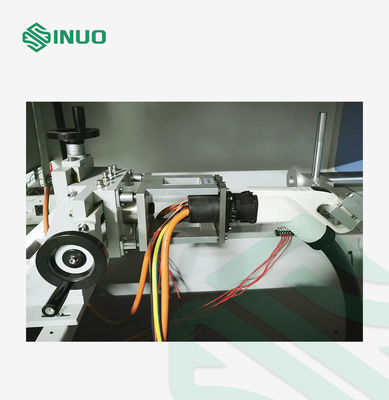

| يعتمد مقعد مسدس الشحن على المشابك القابلة للتعديل على المحور X والمحور Y ، والتي يمكنها إصلاح مسدس الشحن أقل من 250A (توفير 3 مقاعد تثبيت مسدسات شحن مختلفة) | |
| يمكن قياس الحد الأقصى لقيمة القوة لكل إدخال ، ويمكن جمع كل قيمة قوة في منحنى لعرضها على الكمبيوتر | |
| نطاق لقط مشبك القابس مربع ، دائري ، و φ60mm أو أكثر. | |
| يمكن تخزين كل قيمة قوة كجدول للعرض | |
| يوجد عمر المكون الإضافي وصندوق التحميل في نفس الصندوق ، ومصدر الطاقة في صندوق آخر | |
نظرة عامة على المعدات
إنها مناسبة لعمر المكونات الكهربائية واختبار ارتفاع درجة الحرارة واختبار مقاومة التلامس لقاعدة شحن مسدس الشحن بشكل مستقل.تستخدم آلة الاختبار هذه محركات مؤازرة ، وقضبان لولبية ، وقضبان توجيه ، وما إلى ذلك كقوة ، وتعتمد تركيبات مدمجة لعقد العينة ، والكمبيوتر الصناعي ووحدة التحكم المنطقية القابلة للبرمجة اليابانية (PLC) هي مراكز التحكم ، مع أداء متفوق و عملية مريحة.درجة الأتمتة عالية جدًا.
يتم اختبار قابس كومة الشحن والمقبس من أجل كسر السعة وعمر التشغيل العادي ، والذي يمكن استخدامه لاختبار قوة الإدخال والاستخراج لقابس ومقبس كومة الشحن ، لتقييم ما إذا كان القابس والمقبس يمكن أن يتحمل التلف الميكانيكي والأضرار الكهربائية في الاستخدام العادي ، واختبار قابس ومقبس كومة الشحن.موثوقية عمل القفل الإلكتروني وآلية القفل الميكانيكي.إنها معدات خاصة لاختبار عمر قابس ومقبس كومة شحن السيارة الكهربائية.يمكن استخدامه لاختبار التحميل عندما يكون مزودًا بحمولة ، ومجهز بنظام تحكم مطابق.تعتمد المعدات على نظام التحكم الذكي المتقدم PLC وواجهة التشغيل للكمبيوتر الصناعي.العرض أكثر دقة ؛يمكن ضبط عدد الاختبارات والوقت الحالي وشوط الاختبار مسبقًا.سرعة الاختبار هي 50-800 مم / ثانية ، وسكتة الاختبار عندما يكون القابس والمقبس عالقين أو مفصولين بسبب ربط الاتصال أو الفشل ، سيتم تشغيل إنذار خطأ.وسجل العدد المقابل من التجارب.عند حدوث إنذار ، سيتوقف الاختبار تلقائيًا.يمكن للجهاز أيضًا قياس ملامسات 4 اتجاهات في نفس الوقت.يتكون جسم الصندوق من لوحة إحكام من الفولاذ المقاوم للصدأ وملف جانبي من سبائك الألومنيوم ، مع مظهر جميل ؛تعد مزايا المنتجات المماثلة والأداء المستقر والتشغيل السهل هي الخيار الأول لمؤسسات القياس والمختبرات الرئيسية.
اختبار ارتفاع درجة الحرارة
| جهد الخرج | DC6V |
| تيار اختبار الإخراج قابل للتعديل | DC10 ~ 2000.0A قابل للتعديل بشكل مستمر |
| اختبار الاستقرار الحالي | ± (2٪ مجموعة القيمة + 5 كلمات) |
| دقة العرض الحالية | ± (1٪ قراءة + 5 أرقام) |
| دقة عرض مقاومة الجهد | ± (1٪ قراءة + 5 أرقام) |
| اختبار استقرار الجهد | (2٪ مجموعة قيمة + 5 كلمات) |
| وقت التشغيل | 1 ~ 999.9 ثانية |
| وقت انقطاع التيار الكهربائي | 1 ~ 999.9 ثانية |
| مرات متقطعة | 1 ~ 999999 مرة ، مع وظيفة ذاكرة انقطاع التيار الكهربائي ، والإغلاق التلقائي عندما تصل الأوقات |
| اختبار ارتفاع درجة الحرارة المزدوجة الحرارية | وقت المسح 1S |
| نطاق قياس درجة الحرارة | 0 ~ 200 دقة ± 0.3٪ من القراءة + 1 ℃ ؛القرار: 0.1 ℃ |
| قياس الحرارة | 16 قناة (بما في ذلك نقطة واحدة لقياس درجة الحرارة المحيطة) |
| تكوين المزدوجات الحرارية | شركة American Q T-type 30AWG ذات الفتيل الحراري بطول 2 متر بإجمالي 16 |
| سرعة الاستحواذ | 1 ثانية / الوقت |
| مجهزة بوحدة قياس درجة الحرارة التي طورتها شركتنا بشكل مستقل ، يمكن اختبارها بالكهرباء ، دون الإضرار بالجهاز ، مع قدرة قوية على مقاومة التداخل ، ويمكن أن تصف بدقة منحنى درجة الحرارة على الكمبيوتر. | |
| عرض درجة الحرارة والمنحنى في الكمبيوتر | |
| يمكن للبرنامج ضبط قناة درجة الحرارة المحيطة ، ويمكن طرح درجة الحرارة المحيطة تلقائيًا عند جمع البيانات | |
| يمكن بدء تشغيل الجهاز وإيقافه عن طريق التحكم في الكمبيوتر ، ويمكن جمع منحنى التيار والجهد ودرجة الحرارة والوقت في نفس الوقت ، وهو أمر مناسب للمستخدمين للتحليل والاستخدام. | |
|
يعتمد الحمل على مقاومات أنبوبية عالية الطاقة ، والتي يمكن تعديلها على مراحل: 1A / 2A / 2A / 5A / 10A / 20A / 20A / 50 / 100A / 200A / 200A / 500A / 500A / 500A 1 تيار الإخراج ، والذي يمكن تعديله يدويًا أو تلقائيًا |
|
اختبار مقاومة الاتصال
| نطاق اختبار مقاومة الاتصال | 0 ~ 200mΩ ، الدقة 0.01mΩ ، الدقة ± 1٪ + 3 أرقام |
| 4-طريقة اختبار المقاومة في نفس الوقت | |
| قم بقياس مقاومة التلامس مرة واحدة في كل مرة تقوم فيها بتوصيله وفصله ، كما يمكنك قياس مقاومة الموصل مرة واحدة بعد N مرات من التوصيل والفصل | |
