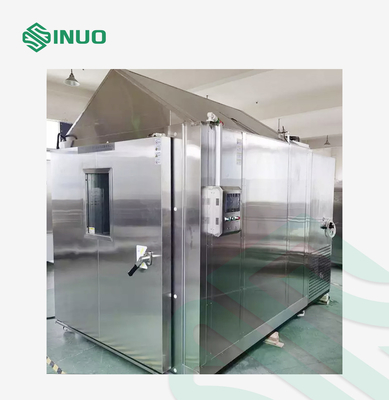

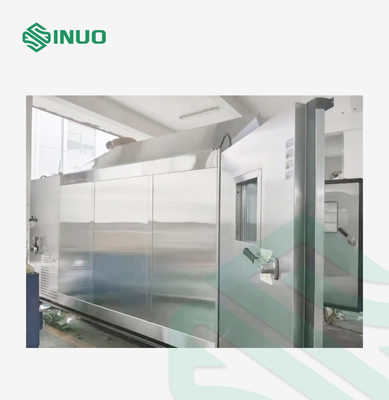

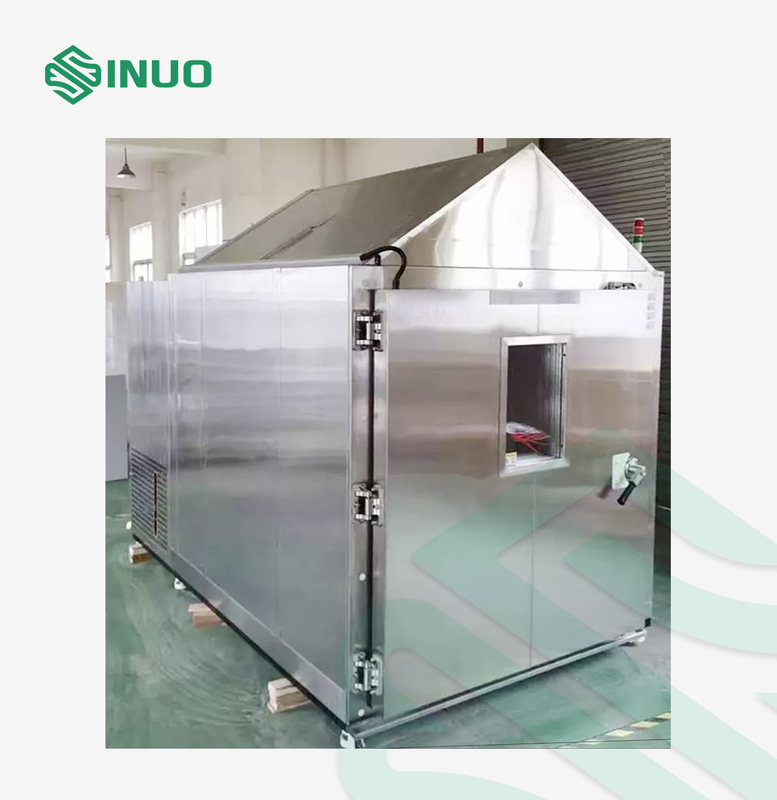

غرفة اختبار التآكل برذاذ الملح الدوري الشامل ASTM B117

الصيغة الأمريكيةشاملةالدوريةرذاذ الملحالتآكل غرفة الاختبار

المعايير والبنود الممتازة

هذه الغرفة شاملة للاختبار رذاذ الملح يمكن أن تؤدي اختبار رذاذ الملح المحايدة (NSS) ، اختبار رذاذ الملح حمض الخلوي ، النحاس تسريع اختبار رذاذ حمض الخلوي الملح (CASS) وفقا، GB / T10125-2012.أيه إس تي إم بي 117-2002، BS7479:1991، يمكن أيضا إجراء اختبار التآكل الدوري وفقًا لمعايير GM9540P و PV1210 وغيرها.

هذه الغرفة تلبي متطلبات ES 5454 ، GJB150A ، ASTM B117 ، ASTM B368 ، ASTM B380 ، ASTM D1735 ، ASTM D2247 ، ASTM G85 A1 ، GM4465P ، ISO9227 ، DIN 50021 ، PV1210 ، NES M0007 ، 33 (طريقة CCT-1)الخ.

المعلمات التقنية

لمحة عامة عن المعدات

يتكون هذا النظام من غرفة تكييف، وسخان جاف، وتبخير (التبريد) ، أنابيب تمديد المرطب، ومروحة طرد مركزي، الخ.الغرض هو ضبط درجة الحرارة الجافة والهواء الرطب في غرفة التكييف بعد خلط كاف، ويتم إرسالها إلى غرفة العمل، ودخول فتحة الهواء العودة، وإرسالها مرة أخرى إلى تجويف ضبط لمواصلة الدورة، وتكرار الدورة.

اعتماداً على طريقة رذاذ تدفق الهواء ومبدأ السيفون، يتم تفريغ محلول الملح الممتص من خلال الفوهة، وحجم جسيمات التفريغ متساو،والتي يمكن أن تضمن استمرارية واستقرار الاختبار.

بيئة الاستخدام

خصائص الغرفة

1الهيكل الرئيسي لغرفة الاختبار:

1.1 جسم غرفة الاختبار: مصنوع بالكامل من صفيحة من الفولاذ المقاوم للصدأ SUS316، سمكها 1MM، مقاومة لدرجات الحرارة العالية، مقاومة للأحماض والقليات. باب مختبر مغلق،مظهر أنيق وجميل

1.2 خزان إعادة ملء محلول الملح: يتم تثبيت نافذة منظمة لمستوى المياه. سهلة التنظيف، سهلة مراقبة مستوى المياه في المحلول.من السهل إعادة ملء محلول الملح في أي وقت.

1.3 برميل التشبع: برميل من الفولاذ المقاوم للصدأ SUS304 ، مع مقاومة درجات الحرارة العالية ومقاومة الضغط العالي ، ويوفر نفس الهواء الرطب مثل داخل الغرفة.

1.4 رف عينة المختبر: يتم تصنيع العصا على شكل V من صناعة لوحات PP ذات فتحات ، ويتم تصنيع العصا المعلقة على شكل 0 من عصى الألياف الزجاجية ، والتي مقاومة للتآكل وتحمل الحمل.يمكن وضع المادة عدد كبير من العينات، ويمكن أيضا أن يتم تعديلها 15°، 30° لوضع لوحات الاختبار.

1.5 يتم استيراد أنبوب المرطب من برميل المرطب إلى الاستوديو ، ثم يتم استخدام مروحة الاستوديو للتحريك بالتساوي. يتم التعبير عن الرطوبة من حيث درجة حرارة المصابيح الجافة والرطبة.

1.6 نظام تكييف الهواء: يتكون هذا النظام من غرفة تكييف الهواء، وسخان جاف، ومبخر (التبريد) ، وأنابيب تمديد المرطب، ومروحة طرد مركزي، وما إلى ذلك.الغرض هو ضبط درجة الحرارة الجافة والهواء الرطب في غرفة التكييف بعد خلط كاف، ويتم إرسالها إلى غرفة العمل، إلى فتحة الهواء العائدة، ويتم إرسالها مرة أخرى إلى غرفة التحكم لمواصلة الدورة، وتكرار الدورة.

1.7 غطاء الغرفة: لديه قوة وصلابة كافية لمراقبة حالة الرش. يتم فتح غطاء الغرفة وإغلاقها بواسطة الدعامات الهوائية ، والتي هي مريحة وخالية.تبني بنية مغلقة بالماء لضمان أن رذاذ الملح لا يمتديتم حماية الغطاء تلقائيًا عند فتحه ، ويتم بدء اختبار التآكل الدوري تلقائيًا من نقطة الكسر بعد إغلاق الغطاء.يستخدم الغطاء زاوية 110o ~ 120o لضمان أن الماء المكثف لا ينقط على قطعة الاختبار.

1.8 يتم توفير فتحات مخرج متوازنة لمنع ارتفاع الضغط في الغرفة ، بحيث لا يتم إزعاج تدفق الهواء في مساحة العمل بشكل مفرط عند الإرهاق.

1.9 مجهزة بمجرفة فصلية تدريجية لجمع وتصور هطول رذاذ الملح خارج الغرفة.

1.10 هناك برجين رذاذين، والتي يمكن أن تلبي الطلب على هطول السحب الضباب المالح بشكل أكثر تكافؤا وأسرع.

1.11 يوجد نظام تلقائي لإعادة ملء المياه، والذي سيؤدي إلى ملء المياه تلقائيًا عندما يكون مستوى المياه منخفضًا للغاية.

2ثلاثة أنظمة إمدادات الغاز:

2.1 يتم تزويد مصدر الهواء بالهواء الذي ينتجه ضاغط الهواء (الذي يقدمه العميل) ، والذي يتم تنقيته وتصفيته بواسطة الهواء من المستوى الأول.ويتم ضبط ضغط الهواء في المستوى الثاني قبل إرساله إلى الخزان المشبعة.

2.2 تم تجهيز هذه الغرفة باستخدام صمامين لتنظيم ضغط الهواء. عندما يتم توصيل ضغط الهواء الذي يقدمه ضاغط الهواء،يجب ضبط ضغط صمام تنظيم الضغط الأول الذي يدخل خط أنابيب الغاز إلى 0.2Mpa

2.3 عندما يدخل صمام تنظيم الضغط الثاني (أي صمام تنظيم ضغط الرش) إلى الفوهة ، يجب ضبط الضغط إلى ما بين 0.07 و 0.1 مبا.

2.4 النظام الهوائي: المكونات الهوائية المستوردة المستقرة والموثوقة.

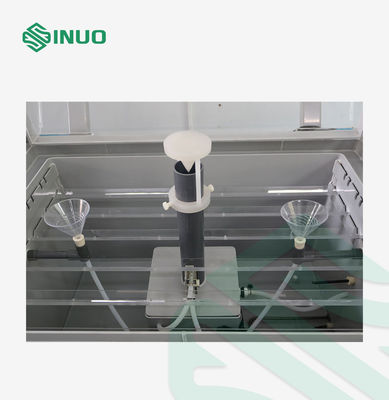

3نظام الرش: يمكن فصل فوهة لسهولة التنظيف

3.1 تعتمد طريقة رذاذ تدفق الهواء واستخدام مبدأ السيفون لتذريع محلول الملح الممتص من خلال الفوهة ، وحجم جسيمات التذريع متساو.والتي يمكن أن تضمن استمرارية واستقرار الاختبار.

3.2 تستخدم فوهة غير بلورية وجهاز رذاذ محاذية. بعد أن تنتشر من خلال المحاذية ، تسقط بشكل متساوٍ وحر في غرفة الاختبار ،بحيث تساقط رشاش الملح يصل إلى القيمة المحددة.

3.3 يتم حقن المالح قبل الرش في خزان التسخين المسبق من خلال خزان تخزين المالح، يتم تسخينه المسبق ثم يتم إدخاله في الفوهة.تقلب درجة حرارة غرفة العمل بعد درجة حرارة ثابتة أصغر.

3.4 كمية ترسب رذاذ الملح: وفقا لحجم ضغط الفوهة 1-2 مل/80 سم2/ساعة (متوسط 16 ساعة)يمكن تعديل زاوية لوحة الحاجز للسيطرة على كمية رش الملح، بحيث يمكن أن تصل كمية ضباب الملح إلى 1-2ml / cm2 · h.

3.5 يمكن ضبط ضغط الرش إلى 0.8-1.MPa.

4نظام التبريد:

يطبق تصميم نظام التبريد تقنية تنظيم الطاقة ، والتي يمكن أن تضمن التشغيل الطبيعي لوحدة التبريد.

كما أنه يمكن أن يضبط بشكل فعال استهلاك الطاقة وقدرة التبريد لنظام التبريد للحفاظ على نظام التبريد في أفضل حالة تشغيلية.استخدام طريقة التحكم في درجة الحرارة والرطوبة المتوازنة (BTHC)في حالة التشغيل المستمر لنظام التبريد،نظام التحكم يتحكم في مخرج جهاز التدفئة من خلال مخرج الحساب التلقائي PID وفقًا لنقطة الحرارة المحددة، ويصل في النهاية إلى توازن ديناميكي.

4.1 المكثف: المكثف المبرد بالهواء.

4.2 مُبخر: مُبادل حرارة ذو أجنحة.

4.3 صمام الكهربائي: أومرون

5نظام التحكم:

5.1 جهاز تحكم درجة الحرارة والرطوبة

● الشاشة: شاشة LCD ملونة 7 بوصات. وضع التشغيل: قيمة ثابتة أو برنامج.

● طريقة الإعداد: قائمة باللغة الإنجليزية ، إدخال واجهة تفاعلية بشاشة لمسة. قدرة البرنامج: 120 مجموعة و 1200 برنامج اختبار يمكن تخزينها.

● طول البرنامج: كل مجموعة من البرامج يمكن أن يكون لها 99 قطعة كحد أقصى. أوقات الدورة: كل قطعة البرنامج يمكن أن تدور 999 مرة.

● نطاق الإعداد:

△درجة الحرارة: -100°C+200°C

△ الرطوبة: 0 ٪ 100RH ،

△الوقت: 099 ساعة و 59 دقيقة.

● الدقة: درجة الحرارة: 0.1°C، الرطوبة: 0.1%RH، الوقت: 0.1min.

● مدخل: PT100 مقاومة البلاتين.

● وظيفة الاتصال: تم تجهيز هذا جهاز التحكم بواجهة RS232 / 485 (إختياريًا مجهز بجهاز التحكم نموذج واجهة USB ، والذي يمكن تصدير وتخزين البيانات).

● وظائف أخرى: يحتوي المعدات على وظائف حماية إنذار متعددة مثل زيادة درجة الحرارة، زيادة حرارة المروحة، زيادة التيار، الخ.وظيفة التشخيص الذاتي للخطأ من جهاز التحكم يمكن أن تضمن أن مرة واحدة المعدات غير طبيعية، سيتم قطع إمدادات الطاقة للمكونات الرئيسية وإرسال إشارة إنذار في نفس الوقت.

5.2جمع بيانات القياس: PT100 مقاومة البلاتين.

5.3المكونات التنفيذية الأخرى: مصابيح التيار المتردد الفرنسية "شنايدر" ، المفاتيح ، الأزرار ، رلايات Omron الصغيرة وغيرها من المنتجات الشهيرة.

5.4 جهاز تحكم درجة الحرارة الآمن لتوسع السائل في خزان التدفئة 0-120 درجة مئوية.

5.5 جهاز تحكم درجة حرارة السلامة لتوسع سائل خزان الهواء المشبعة 0-120 درجة مئوية.

5.6 تعديل دقيق للضغط الأساسي: يشمل مرشح الهواء.

5.7 مقياس الضغط: 5kg/cm2

6جهاز حماية السلامة:

6.1 إيقاف تشغيل جهاز إمدادات الطاقة تلقائيًا عند انخفاض مستوى الماء

6.2 جهاز إيقاف التشغيل التلقائي عند ارتفاع درجة الحرارة

6.3 جهاز الإنذار الصوتي والضوئي

6.4 حماية الحاوية المشبعة من زيادة درجة الحرارة

6.5 جهاز تحذير من انخفاض مستوى المياه في سائل الملح

6.6 إنذار زيادة الضغط لضاغط التبريد

6.7 إشارة مستوى المياه النقية وغياب الإنذار
