| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN557 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |
IEC 60086-4 آلة اختبار البطارية بطاريات الليثيوم معدات اختبار انفجار الحريق
المعايير والبنود الممتازة
الـ IEC60086-4:2014البطاريات الأساسية الجزء 4: سلامة بطاريات الليثيومالبند 62.5 و62.7 الشكل 1
UL 2580 البطاريات المستخدمة في المركبات الكهربائية المرفقين B2.10 و D3.10
UL 1642 البطاريات للاستخدامالفقرة 20 الشكل 20.1
UL 2054 ميزة لأحزمة البطاريات بند 22 الشكل 22
المعلمات التقنية
| حدود العينة |
هذه المعدات تحظر: اختبار أو تخزين العينات البيولوجية اختبار أو تخزين عينات مصادر الانبعاثات الكهرومغناطيسية القوية اختبار أو تخزين عينات المواد المشعة اختبار أو تخزين عينات من المواد السامة للغاية اختبار أو تخزين العينات أثناء الاختبار أو التخزين التي قد تنتج هذه المواد أو الأشياء |
|
| عدد المحطات | محطة واحدة | |
| المحرق | حارق بونسن، قطر الداخل من الأنابيب 0.375 بوصة (9.5mm) | |
| وقت تطبيق اللهب | 99H59M59.9S±0.1s | |
| ارتفاع اللهب | 10~75±2mm يمكن ضبطها | |
| قطر ثقب الاختبار | 102ملم | |
| جهاز إشعال الحريق | إشعال الحريق | |
| مخطط مخطط لمصباح الهواء وجهاز الحريق الكهربائي | |
|
| قطر شريط الاختبار | 1/4 بوصة (6.4mm) ×12 بوصة (305mm) | |
| عرض غطاء الاختبار | 24 بوصة (610 ملم) ×12 بوصة (305 ملم) ، مستطيلة | |
| ارتفاع غطاء الاختبار | 12 بوصة | |
| اختبار قطر شبكة الألومنيوم | 0.010 بوصة (0.25ملم) 16 حفرة × 16 حفرة | |
| غطاء شبكة ثمانية الأطراف من الفولاذ المقاوم للصدأ | المسافة بين بعضها البعض 2 قدم (610mm) ، ارتفاع غطاء الشبكة الثمانية الأطراف1 قدم (305mm) | |
| الشاشة | 150×150mm (مصنوع من شبكة الأسلاك الفولاذية مع 20 فتحة لكل قدم أو الأسلاك الفولاذية 0.017 بوصة / 0.43mm) ، سعة أقصى: 5kg | |
|
الرسمة القياسية غطاء ثمانية جوانب |
|
|
|

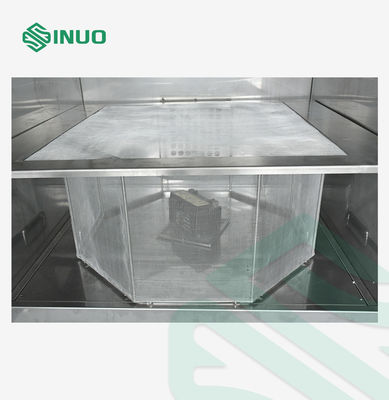

الصورة المادية غطاء ثمانية جوانب |
|
|
| متطلبات غازات الحرق | غاز البترول المسال ذات النقاء العالي (يجب أن يعد من قبل العميل) | |
| نظام التحكم | PLC، ويتم تقديم جهاز تحكم عن بعد، وإجراءات الاختبار بأكملها تلقائية بالكامل | |
| طريقة العرض وطريقة العمل | شاشة لمسة | |
| شاشة فيديو | العلامة التجارية | الجهاز العصبي |
| النموذج | MJSXJ09CM | |
| الحجم | 115*78*78ملم | |
| القرار | 1296P ((3 ميجابيكسل) | |
| زاوية النظر | أفقي 360 درجة عمودي 108 درجة | |
| مراقبة PTZ | تحكم APP (أفقي + عمودي) | |
| سوق ليلي ملون | ضوء ضئيل لون كامل | |
| الرؤية الليلية تحت الحمراء | دعم | |
| صوت من جانبيين | دعم | |
| وظيفة التتبع | دعم | |
| طريقة التثبيت | وضعها على الأرض / رأسا على عقب / مثبتة على الجانب | |
| قناة الواي فاي | 2.4 غيغاهرتز | |
| التخزين | يأتي مع بطاقة 32G microSD | |
| الحجم بين | W800XD700XH700 مم | |
| البعد العام | W1000XD900XH1620 مم | |
| نافذة المراقبة | 430 × 350 ملم ((زجاج مضاد للانفجار مزيد من الحرارة بسماكة 20 ملم) ، مع شبكة مضادة للانفجار | |
| مواد الغرفة الداخلية | SUS304 الفولاذ المقاوم للصدأ | |
| مادة الغرفة الخارجية | مسحوق مطاط بارد ملون | |
| مخرج الدخان | Φ 150 ملم على الجانب الخلفي | |
| القاع | مع عجلات عالمية | |
| منفذ تخفيف الضغط | غرفة الاختبار مع جهاز تخفيف الضغط، عندما يكون الضغط في الغرفة لترتيب، والفردية فتح فتحة تخفيف الضغط لإطلاق الضغط من الغرفة | |
لمحة عامة عن المعدات
1 لمحة عامة عن المنتج
1.1 المعايير المطبقة
هذا الجهاز يتوافق معIEC60086-4:2014 الشكل 1UL2054 الفقرة 22 الشكل 22.1، UL 1642-2009 الفقرة 20 الشكل 20.1، GB 31241-2014 المادة 7.9 الشكل E.2.
1.2 التطبيق
جهاز اختبار تعرض البطارية للحريق هو معدات اختبار أساسية لمصنعي البطاريات وإدارات فحص الجودة.السلامة والموثوقية، ودقة عالية. إنها آلة اختبار مثالية لحرق البطارية واختبار القذائف.
1.3 الخصائص
1.3.1 PLC وشاشة لمسة للتحكم والتشغيل.
1.3.2 عندما يكون هناك جهاز إنذار دخان، سيتم فتح المخرج تلقائيًا، وعندما لا يكون هناك دخان، سيتم إغلاقه بعد تأخير.
1.3.3 إنذار الإشعال غير ناجح وقطع مصدر البخار.
1.3.4 الإضاءة المدمجة، من خلال الانعكاس الخارجي، لضمان عمر والسلامة للإضاءة، إلخ.
1.3.5 يمكن لكاميرا الفيديو عالية الجودة والنافذة البصرية أن تمكن المشغل من مراقبة التغيرات الواضحة في جسم الاختبار في التجربة.
1.3.6 مع زجاج مضاد للانفجار، ومجهزة بشبكة فولاذية، حماية مزدوجة.
1.3.7 يتم التحكم بها عن بعد، والمسافة القصوى يمكن أن تصل إلى 10 أمتار.
1.4 إجراءات الاختبار
يتم وضع بطارية الاختبار على طاولة مسطحة مغطاة بشريحة غطاء مع فتحة قطرها 4 بوصات في الوسط. الشريحة الغطاء مصنوعة من شبكة أسلاك فولاذية مع 20 فتحة لكل قدم أو سلك فولاذي 0.017 بوصة (0.43ملم). ضع شاشة ذات 8 جوانب بعرض 2 قدم (610ملم) وارتفاع 1 قدم (305ملم) على كل جانب حول العينة. تتكون الشبكة المعدنية من 0.010 بوصة (0.010ملم).25mm) سلك معدني في 16-18 أسلاك لكل بوصةيتم وضع العينة على شبكة معدنية، تغطي الثقب في وسط الطاولة، ثم يتم تسخينها حتى تنفجر أو تتدمر.اتجاه صمام السلامة هو موازي إلى قماش الأسبستوس.
القبول: لا يوجد جزء من البطارية المتفجرة يخترق الشاشة، ولا يوجد جزء أو كل البطارية تبرز من الشاشة.
