| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN8818 |
| الـ MOQ: | 1 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / شهر |

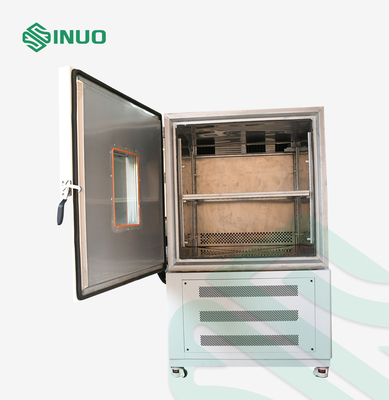

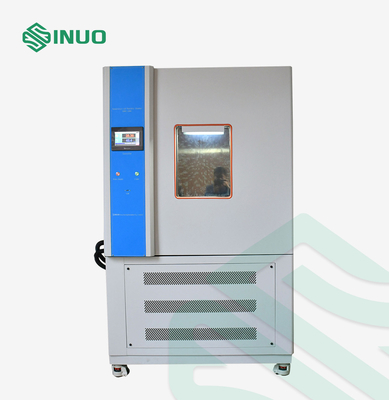

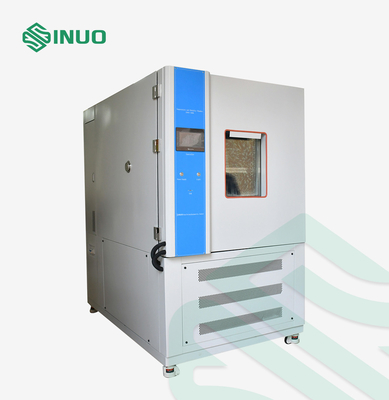

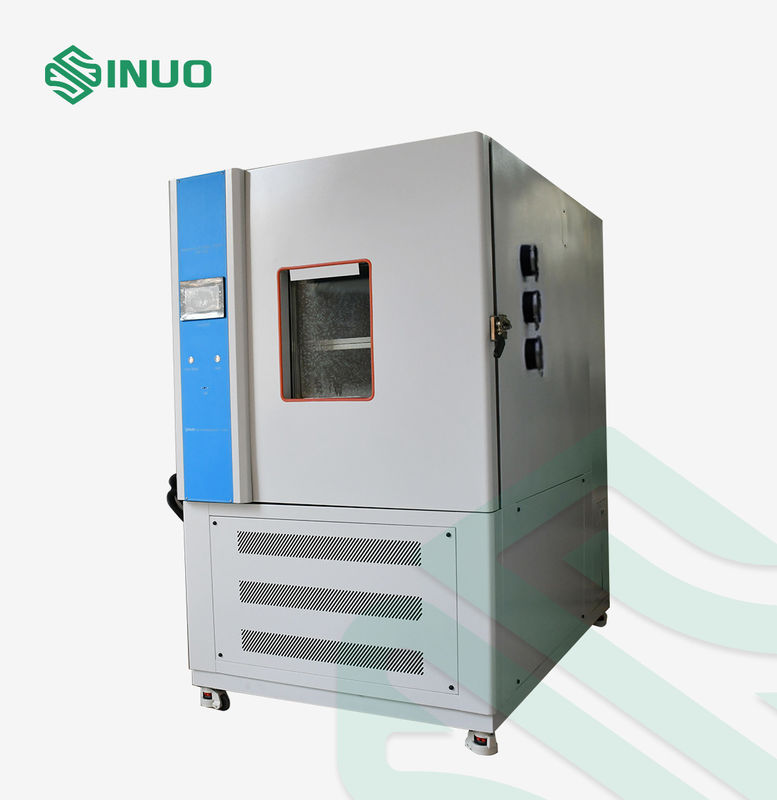

درجات حرارة عالية ومنخفضةضغط منخفضغرفة الاختبار
المعايير والبنود المتوافقة
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC 60068-2-13: 1983 "إجراءات الاختبار البيئي الأساسية - الجزء 2: الاختبار M: ضغط الهواء المنخفض ، IDT"
IEC 60068-2-39: 1976 "إجراءات الاختبار البيئي الأساسية - الجزء 2: الاختبارات - الاختبار Z / AMD: اختبار التبريد المتسلسل المشترك ، وانخفاض ضغط الهواء والحرارة الرطبة ، IDT"
IEC60068-2-41: 1976 ، "إجراءات الاختبار البيئي الأساسية - الجزء 2: الاختبارات اختبار Z / BN: الحرارة الجافة المجمعة / اختبارات ضغط الهواء المنخفض ، IDT) وما إلى ذلك."
نظرة عامة على المعدات
طلب:
تُستخدم غرفة الاختبار في الطيران والفضاء والمعلومات والإلكترونيات والأجهزة الكهربائية والاتصالات والأدوات والمركبات والمنتجات البلاستيكية والمعادن والغذاء والكيمياء ومواد البناء والطبية وما إلى ذلك.
مبدأ:
يتم استخدامه لاختبار القدرة على التكيف والموثوقية للأداة أو المكونات أو المنتجات الكهربائية أو المواد أو قطع الغيار في ظل المواقف المحاكاة للضغط المنخفض أو درجات الحرارة المرتفعة أو درجات الحرارة المنخفضة أو المواقف المشتركة.
المعايير الفنية
| نموذج | SN8818-250L | SN8818-500L | SN8818-800L | SN8818-1000L | |
| حجم الغرفة الداخلية (مم) | 600 * 600 * 600 | 700 * 700 * 800 | 1000 * 1000 * 1000 | 1000 * 1000 * 1000 | |
| حجم الغرفة الخارجية (مم) | 2650 * 1400 * 1550 | 2750 * 1500 * 1750 | 1900 * 1200 * 1320 | 3250 * 1400 * 2000 | |
| نطاق درجة حرارة |
-70 درجة مئوية ، -60 درجة مئوية ، -50 درجة مئوية ، -40 درجة مئوية ، -30 درجة مئوية ، -20 درجة مئوية ، 0 درجة مئوية + 150 درجة مئوية يمكن تخصيص |
||||
| تقلب درجات الحرارة | ± 0.5 ℃ (ضغط عادي ، بدون تحميل) | ||||
| توحيد درجة الحرارة | <± 2 ℃ (ضغط عادي ، بدون تحميل) | ||||
| الوقت التدفئة | 60 دقيقة (بدون تحميل) | ||||
| وقت التبريد | 90 دقيقة (بدون تحميل) | ||||
| نطاق الضغط |
الضغط الجوي (1.01325 × 105 باسكال) - 0.5 كيلو باسكال (اختياري 2.5 كيلو باسكال / سريعوظيفة تخفيض الضغط) |
||||
| انحراف الضغط | عندما يكون الضغط ≥40kPa ، ± 2kPa | ||||
| عندما يكون الضغط 4kPa ～ 40kPa ، ± 0.5kPa | |||||
| عندما يكون الضغط ≤4kPa ، ± 0.1kPa | |||||
|
وقت الاختزال الضغط |
ضغط عادي ～ 0.5KPa≤45 دقيقة (درجة حرارة عادية ، تجف في الصندوق) | ||||
| جهاز استشعار درجة الحرارة | المقاومة البلاتينية Pt100 | ||||
| مقياس الضغط | مرسلات الضغط | ||||
| محطات |
الجدار الجانبي لغرفة الاختبار مجهز بالفولاذ المقاوم للصدأ واجهة شفة مع مقبس طيران 50 نواة |
||||
| تشغيل معالجة البيانات | طابعة صغيرة ، واجهة RS485 ، خط تحويل RS232 | ||||
| مراقب | شاشة تعمل باللمس + جهاز تحكم Siemens PLC | ||||
| نافذة المراقبة | 200 × 270 مم | ||||
| نظام التبريد | الضاغط مستورد من اوروبا وامريكا | ||||
| مواد التبريد | كومبريسور مركب كاسكيد | ||||
| طريقة التبريد | مبرد بالماء | ||||
|
الغرفة الداخلية مواد |
صفيحة فولاذية مضادة للصدأ | ||||
|
الغرفة الخارجية مواد |
يتم رش سطح الصفيحة الفولاذية المدلفنة على البارد بالبلاستيك | ||||
| مواد العزل | صوف زجاجي رقيق | ||||
| مزود الطاقة | 380V ، 50Hz نظام أربع أسلاك ثلاثي الأطوار + سلك أرضي | ||||
