| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN887B-150L |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |

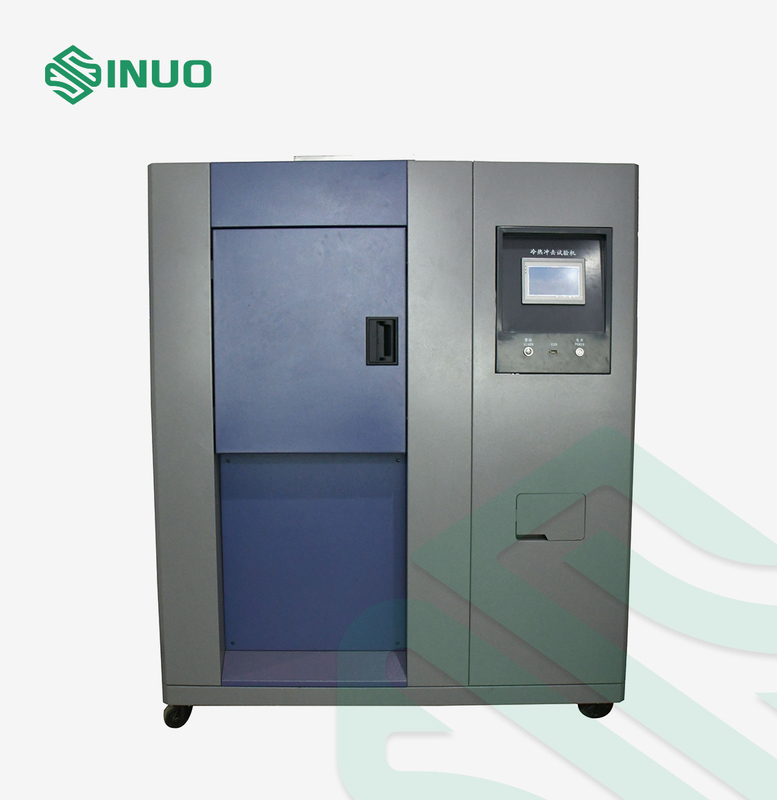

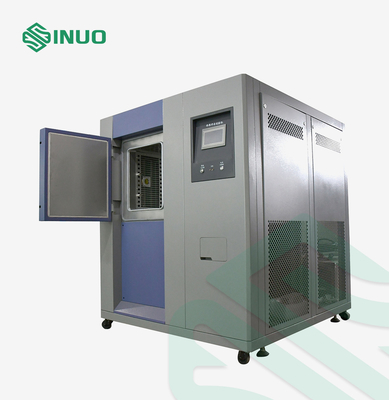

IEC 62196 غرفة اختبار الصدمة الحرارية للمركبة الكهربائية 150 لتر
المعايير والبنود المتوافقة
IEC 62196-1 Ed.4CDV 2020 بند 34.3.1
IEC 60068-2-14 (اختبار Na)
نظرة عامة على المعدات
تتوافق غرفة اختبار الصدمات الحرارية هذه مع IEC 60068-2-14 (اختبار Na) وهي مطلوبة بموجب الفقرة 34.3 من IEC 62196-1Ed.4CDV 2020.
غرفة اختبار الصدمات الحرارية ثلاثية المناطق مطلوبة من قبل IEC60335 الملحق J ، وتفي بالمتطلبات القياسية لـ IEC 60068-2-1: 2007 ، الاختبار البيئي - الجزء 2-1: الاختبارات - الاختبار أ: بارد ، IDT ؛IEC 60068-2-2: 1974 الاختبارات البيئية للمنتجات الكهربائية والإلكترونية - الجزء 2: طرق الاختبار - الاختبارات ب: الحرارة الجافة ؛IEC 60068-2-14: 1984 ، إجراءات الاختبار البيئي الأساسية - الجزء 2: اختبار الاختبار N: تغيير درجة الحرارة ، IDT ؛MIL-STD-883 وما إلى ذلك. وهي متوفرة للمنتجات المعدنية والبلاستيكية والمطاطية والكهربائية والإلكترونية ، وما إلى ذلك. وهي تستخدم لاختبار تأثير عينة الاختبار في ظل التغيرات السريعة لدرجات الحرارة المرتفعة والمنخفضة.
المعايير الفنية
|
نموذج |
SN887B-64L | SN887B-80L | SN887B-150L | SN887B-200L |
| مادة الغرفة الداخلية (W * H * D) | 400 × 400 × 400 | 400 × 500 × 400 | 600 × 500 × 500 | 750 × 600 × 600 |
| مادة الغرفة الخارجية (W * H * D) | 1440 × 1910 × 1825 | 1450 × 2040 × 2000 | 1620 × 2040 × 2100 | 1870 × 2100 × 2140 |
| سخان | سخان كهربائي من سبائك النيكل | |||
| مكثف | مكثف ذو أنبوب صدفي (مبرد بالماء) | |||
| المبخر | نوع زعنفة عالي الأداء مع ضبط تلقائي لسعة التحميل ، والذي يمكن استخدامه لفترة طويلة في ظل درجات حرارة منخفضة وظروف رطوبة عالية بدون صقيع | |||
| مراقب | شاشة تحكم تعمل باللمس LCD ملونة مقاس 7 بوصات + وحدة PLC | |||
| قدرة البرنامج | سعة البرنامج القابلة للاستخدام: 120 مجموعة على الأكثر ؛ضبط الوقت: 99 ساعة و 59 دقيقة لكل مقطع ؛ | |||
| قوة التشغيل | حوالي 9 30KW (قم بتشغيل نظام التدفئة والتبريد تلقائيًا وفقًا لحساب PID) | |||
| مزود الطاقة | 380V ± 10٪ V ؛50 هرتز ؛ثلاث مراحل من أربع أسلاك + سلك تأريض ، مقاومة التأريض الواقية أقل من 4Ω | |||
| معدات السلامة | الحماية من درجة الحرارة الزائدة ، حماية المحرك الزائد ، مفتاح حماية الجهد العالي للضاغط ، مفتاح الحماية من الحرارة الزائدة للضاغط ، حماية الضاغط من التيار الزائد ، مفتاح حماية المرحلة العكسية للجهد الزائد ، قاطع دائرة التسرب ، حماية غير طبيعية لمياه التبريد. | |||
| نطاق صدمة درجة الحرارة | -40 درجة مئوية + 150 درجة مئوية | |||
|
درجة حرارة التخزين البارد النطاق في منطقة درجات الحرارة المنخفضة |
-10 ℃ ～ -50 ℃ | |||
|
درجة حرارة تخزين الحرارة النطاق في منطقة درجة حرارة عالية |
+ 50 ℃ ～ + 180 ℃ | |||
| وقت إعادة الضبط الأثر | حوالي 5 دقائق | |||
|
وقت درجة حرارة ثابتة صدمة درجات الحرارة العالية والمنخفضة |
أكثر من 30 دقيقة | |||
| وقت التحويل | ≤10s | |||
|
تقلبات درجات الحرارة في منطقة العينة |
± 0.5 ℃ (عند درجة حرارة ثابتة) | |||
| نطاق دقة درجة الحرارة | دقة الإعداد: ± 0.1 ℃ ، دقة الإشارة: ± 0.1 ℃ ، الدقة: ± 0.1 ℃ | |||
| اختلاف درجة الحرارة | ± 2 درجة مئوية (بدون حمل ، في حالة ثابتة) | |||
| جهاز استشعار درجة الحرارة | عالية الدقة درجة حرارة PT100 | |||
| المبرد | R404a ، R23 | |||

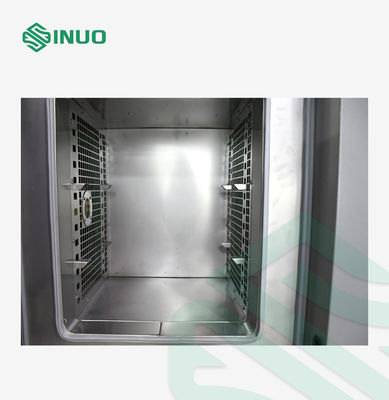

| هيكل الغرفة | مع منطقة اختبار المنتج المستقلة ، منطقة تخزين درجة حرارة عالية ، منطقة تخزين درجة حرارة منخفضة | |||
| مادة الغرفة الداخلية | لوحة الفولاذ المقاوم للصدأ SUS304 | |||
| مواد الغرفة الخارجية | ورنيش الخبز المدلفن على البارد | |||
| مادة العزل | إسفنج بولي يوريثان صلب + قطن عازل | |||
| طريقة الدوران | مروحة متعددة الأجنحة | |||
تفاصيل:
