| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN885 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |

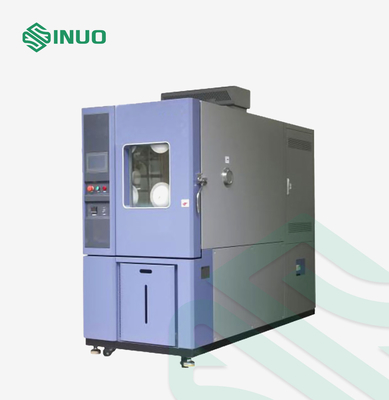

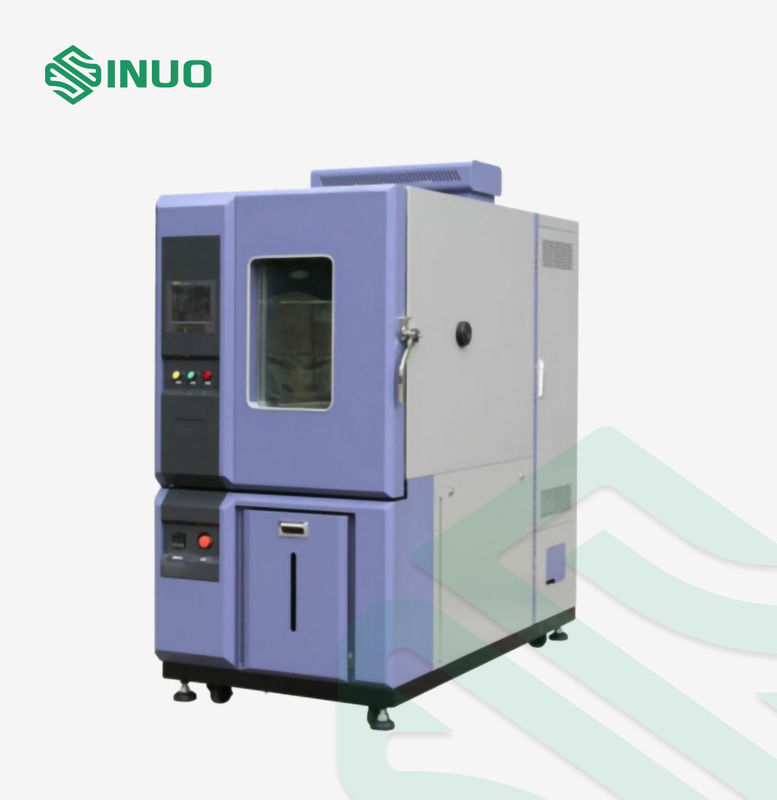

IEC 62196 غرفة اختبار تغيير درجة الحرارة السريع للمركبة الكهربائية
المعايير والبنود المتوافقة
IEC 62196-1 Ed.4CDV 2020 بند 26.7.2.
IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"
IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"
IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"
IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"
نظرة عامة على المعدات
غرفة اختبار التغير السريع في درجة الحرارة مطلوبة بموجب الفقرة 26.7.2 من IEC 62196-1 Ed.4CDV 2020.
يتم استخدامه لاختبار البرودة والحرارة والرطوبة والجفاف للمواد الخام والأجهزة مثل الإلكترونيات والكهربائيين والأجهزة الكهربائية والبلاستيك وما إلى ذلك. والغرض من ذلك هو تأكيد موثوقية التخزين والنقل واستخدام المنتجات تحت درجات حرارة عالية ومنخفضة بيئة حرارية رطبة بالتناوب السريع.
بنية:
يستخدم هذا الجهاز هيكل غرفة مغلقة بالميزات التالية:
1. توفير الطاقة وتقليل الاستهلاك: يتم استخدام وضع تجاوز الغاز والسائل لضبط قدرة التبريد لتحقيق درجة حرارة ثابتة ورطوبة.
2. سهل التشغيل: باستخدام وحدة التحكم في درجة الحرارة والرطوبة القابلة للبرمجة (شاشة لمس ملونة حقيقية مقاس 7 بوصات 16 بت) ، فإن عملية تسجيل البيانات التجريبية ومعالجتها تتسم بالمرونة.
3. موثوقية عالية: المكونات الرئيسية هي مكونات مستوردة لضمان طول العمر والموثوقية.تضمن فواصل الزيت الفعالة عمر الضاغط.
المعايير الفنية
| التحكم والتشغيل | نظام التحكم الذكي PLC وشاشة تعمل باللمس | |
| حجم الغرفة |
1000 لتر: الحجم الداخلي: WDH = 1000 × 1000 × 1000 مم ، الحجم الخارجي: WDH = 1200 × 2015 × 2035 مم (باستثناء الأجزاء البارزة من الماكينة) |
|
| نطاق درجة حرارة | ب: -40 150 ℃ ؛ | |
| السرعة الخطية | 3 ℃ / دقيقة | |
| انحراف درجة الحرارة | ≦ ± 2.0 | |
| تقلب درجات الحرارة | ± 0.5 ℃ | |
| توحيد درجة الحرارة | ± 2 ℃ | |
| معدل التسخين والتبريد |
معدل التسخين: من -30 إلى + 100 ، السرعة الخطية 3 ℃ / دقيقة (بدون حمولة) معدل التبريد: من + 100 إلى -30 ℃ ، السرعة الخطية 3 ℃ / دقيقة (بدون حمولة) (ملاحظة: يتم قياس معدل تسخين وتبريد درجة الحرارة وفقًا للوائح ذات الصلة لمعيار IEC60068-3 ، ويكون المستشعر في موضع مخرج الهواء) |
|
| نطاق الرطوبة | 20٪ 98٪ ر | |
| انحراف الرطوبة | ± 3.0 ％ RH (＞ 75 ％ RH) ؛± 5.0 ％ RH (≤75 ％ RH) | |
| توحيد الرطوبة | ± 3.0 ％ RH (بدون تحميل) | |
| تقلب الرطوبة | ± 2.0 ر | |
| رمز نطاق درجة الحرارة والرطوبة | |
|
| تكوين النظام الرئيسي | ||
| هيئة الغرفة | الحجرة الداخلية مصنوعة من صفيحة فولاذية كربونية عالية الجودة ، ويتم معالجة السطح بالرش بالألوان الكهروستاتيكية | |

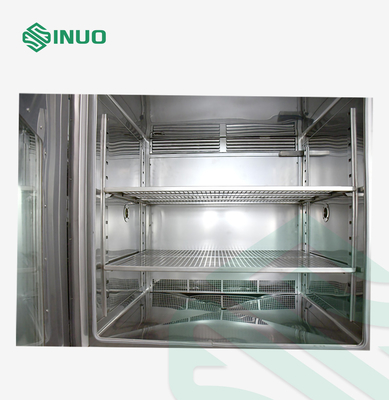

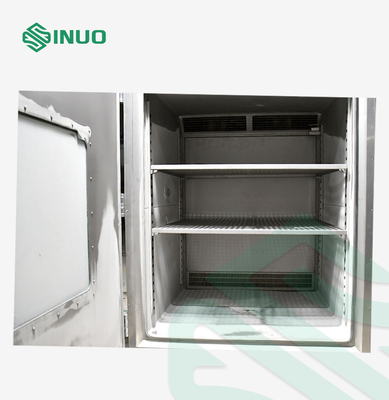

| الحجرة الداخلية مصنوعة من الفولاذ المقاوم للصدأ 304 # المصقول ، شكل دائري ، أملس ، سهل التنظيف | ||
| ثقب الرصاص: الحجرة الداخلية والخارجية مزودة بفتحة لولبية مع سدادة مطاطية | ||
| مادة العزل: رغوة البولي يوريثان | ||
| نافذة المراقبة: باب زجاجي مزدوج مقاوم للانفجار | ||

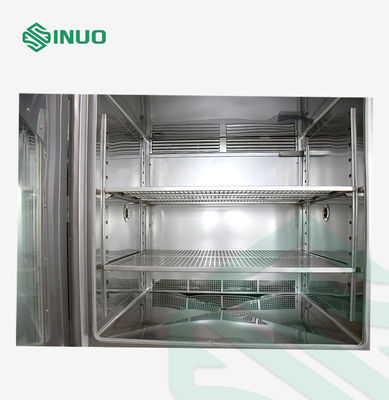

| الأرفف: مصنوعة من الستانلس ستيل 304 ، أرفف قابلة للفصل | ||
| نظام التدفئة | طريقة التسخين: تدفئة كهربائية | |
| سخان كهربائي عالي الجودة من سلك النيكل والكروم ، تحكم بدون تلامس (SSR) | ||
| نظام الترطيب | طريقة الترطيب: هيكل الترطيب الخارجي | |
| نظام التبريد | الضاغط الألماني شبه المحكم Bock أو الضاغط شبه المضغوط الألماني BITZER | |
| المبرد غير الفلور صديق البيئة R404A R23 ، بما يتماشى مع اللوائح البيئية ، آمن وغير سام | ||
| مكثف شل وأنبوب (مبرد بالماء) | ||
| ضبط سعة التحميل التلقائي من نوع الزعانف عالي الأداء ، والاستخدام طويل الأمد لدرجات الحرارة المنخفضة وظروف الرطوبة العالية دون صقيع. | ||
| نظام التحكم | شاشة تعمل باللمس: وحدة تحكم في درجة الحرارة والرطوبة قابلة للبرمجة (شاشة لمس ملونة حقيقية 7 بوصة 16 بت) | |
| التحكم في درجة الحرارة: الضبط الذاتي لـ PID ، باستخدام مستشعر المقاومة البلاتيني فئة A PT100 | ||
|
الوظيفة: اختبار القيمة الثابتة واختبار البرنامج اختبار القيمة الثابتة: عندما تتطلب بيئة الاختبار درجة حرارة ورطوبة واحدة فقط ، حدد هذا الوضع لضبط درجة الحرارة المطلوبة والرطوبة ووقت التشغيل. اختبار البرنامج: عندما تتطلب بيئة الاختبار درجات حرارة ورطوبة متعددة ، حدد هذا الوضع لضبط درجة الحرارة والرطوبة ووقت تشغيل كل برنامج.يمكن للمستخدم ضبط تسلسل تشغيل البرنامج.مجموعة البرامج تصل إلى 100 مجموعة. |
||
| مخزن البيانات | مع واجهة منحنى درجة الحرارة والرطوبة ، مع واجهة R232 القياسية أو واجهة اتصال قرص U ، يمكن تنزيل البيانات ، ويمكن تسجيل تغييرات البيانات والعمليات. | |
| حماية سلامة | وظيفة ذاكرة إيقاف التشغيل ، حماية تسلسل الطور ، حماية التسرب ، حماية درجة الحرارة الزائدة ، حماية من الحمل الزائد للضاغط ، إنذار نقص المياه ، حماية غير طبيعية | |
| جهاز حماية السلامة | مفتاح الحماية من حرق هواء السخان ، سخان فوق قاطع الدائرة الحالية ، مروحة دائرية فوق حماية التيار الزائد | |
| مفتاح حماية الجهد العالي للضاغط ، مفتاح الحماية من الحرارة الزائدة للضاغط ، مفتاح حماية التيار الضاغط | ||
| قاطع دارة طور عكسي ، مفتاح بدون فتيل ، وحدة تحكم في طاقة السوائل للبوابة الصفرية | ||
| إشارة الإنذار | عند حدوث الحماية المذكورة أعلاه ، يتوقف الجهاز عن العمل ، ويتم إصدار إنذار مسموع ومرئي ، ويتم عرض موقع الخطأ على العداد. | |
