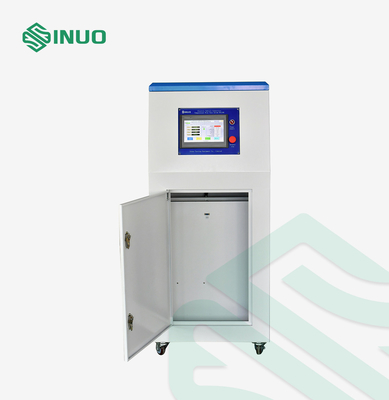

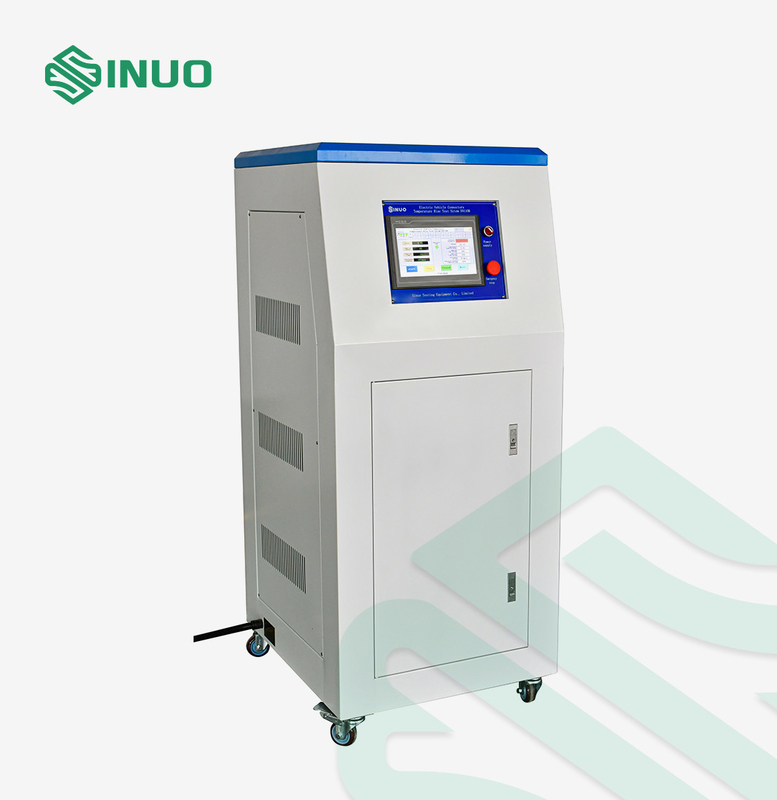

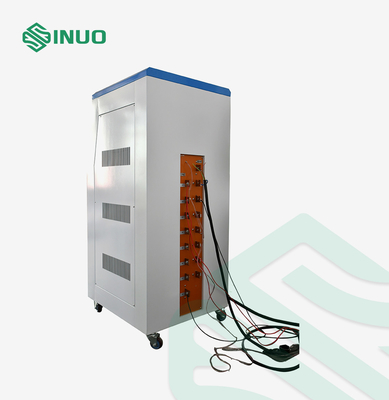

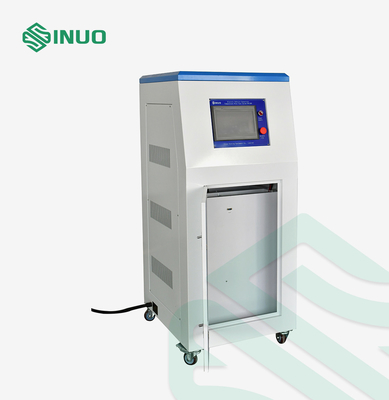

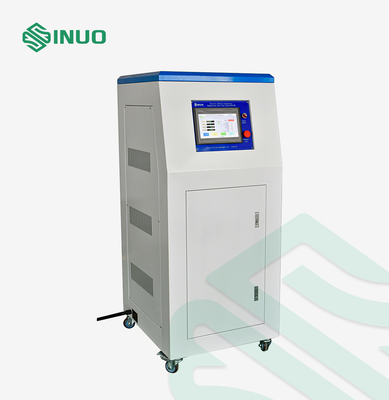

معدات اختبار موصل السيارة الكهربائية الكهربائية نظام اختبار ارتفاع درجة الحرارة IEC62196

معدات اختبار موصل السيارة الكهربائية الكهربائية نظام اختبار ارتفاع درجة الحرارة IEC62196

الاسم التجاري: Sinuo
رقم الطراز: SN1006
الـ MOQ: 1
السعر: Customized
شروط الدفع: تي / ت
القدرة على التوريد: 30 مجموعة / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Calibration Certificate (Cost Additional)
المعيار المطبق:
IEC 62196-1 Ed.4 CDV 2020
نقطة قياس درجة الحرارة:
8 قنوات
الوضع الحالي الإخراج:
مستمر / متقطع
جهد إخراج اختبار الحمل:
أقل من AC 5V
القرار الحالي:
0.1 أ
وقت اختبار الوضع المستمر:
0.01 ~ 99.99 ساعة
وقت اختبار الوضع المتقطع:
0.01 ~ 99.99 ساعة
دقة مقياس التيار الكهربائي:
± 1٪ ± 3 بايت
تفاصيل التغليف:
حالة الخشب الرقائقي
القدرة على العرض:
30 مجموعة / شهر
إبراز:

معدات اختبار موصل EV المتقطع

,

معدات اختبار الموصل AC 5V EV

,

IEC62196 نظام اختبار ارتفاع درجة الحرارة

وصف المنتج





IEC62196 نظام اختبار ارتفاع درجة حرارة موصلات المركبات الكهربائية



المعايير والبنود المتوافقة




IEC 62196-1 Ed.4CDV 2020 بند 24.



IEC 62196-3Ed.4CDV2020 البند 24.



IEC 60309-1: 2012 البند 22.



...



نظرة عامة على المعدات




يلبي نظام اختبار ارتفاع درجة الحرارة هذا المتطلبات القياسية لـ IEC 62196-3: 2020 بند 24 ، IEC 62196-1: 2020 بند 24 ، IEC 60309-1: 2012 بند 22 ، إلخ.

إنه مناسب للكشف عن اختبار ارتفاع درجة الحرارة بعد تمرير قابس واجهة كومة الشحن والمقبس للتيار المقنن ، وتقييم تسخين سطح الملحقات الكهربائية عند توصيل تيار الحمل ، وما إذا كان ارتفاع درجة حرارة الجهاز يلبي متطلبات المعيار.



مبدأ المعدات

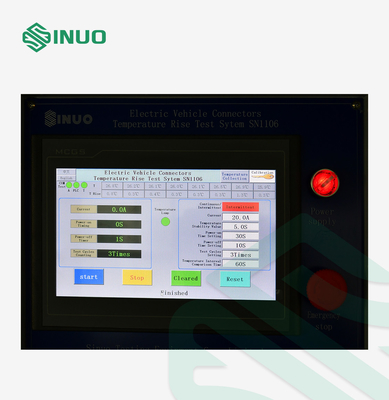

يتكون نظام اختبار ارتفاع درجة الحرارة من منظم الجهد الكهربائي ، ومحول الطاقة الحالي ، وجهاز التحكم القابل للبرمجة PLC ، ومستشعر التيار ، وشاشة اللمس المتوافقة مع البشر ، وهيكل متحرك.يمكنه إخراج تيار الاختبار بثبات ، والقضاء على التأثير على تيار الاختبار الناجم عن تذبذب جهد مصدر الطاقة ، وسلك التوصيل أو الشريط النحاسي ، وقيمة المقاومة للعينة ، وتحسين دقة نتيجة الاختبار .مزود الطاقة له وظائف منخفضة الخسارة ، وكفاءة عالية ، وسهولة التشغيل ، والتحكم الكامل والكشف.يمكن لشاشة اللمس عرض القيمة الحالية وقيم درجة الحرارة لكل نقطة قياس درجة الحرارة في الوقت الحقيقي.يمكن تسجيل قيمة درجة الحرارة كل ثانيتين ويمكن إنشاء التقرير ، والذي يمكن تخزينه في محرك أقراص USB محمول ونسخه إلى جهاز كمبيوتر لعرضه وطباعته.



المعايير الفنية




نقطة قياس درجة الحرارة 8 قنوات
طريقة التشغيل واجهة تعمل باللمس ملونة
إخراج تيار قابل للتعديل ثابت AC 0.50 ~ 50.00 400.0A (المستوى 1 ، يمكن ضبطه)
الوضع الحالي الإخراج مستمر / متقطع
جهد إخراج اختبار الحمل أقل من AC 5V
القرار الحالي 0.1 أ
دقة مقياس التيار الكهربائي ± 1٪ ± 3 بايت
دقة الفولتميتر ± 1٪ ± 3 بايت
وقت اختبار الوضع المستمر 0.01 ~ 99.99 ساعة
وقت اختبار الوضع المتقطع 0.01 ~ 99.99 ساعة
دورات اختبار الوضع المتقطع 1 ~ 99999 دورة ، إيقاف التشغيل التلقائي عندما تصل دورات الاختبار إلى القيمة المحددة مسبقًا
نطاق قياس درجة الحرارة 0 ~ 400 درجة مئوية ، دقة القراءة 0.3٪ + 1 درجة مئوية ؛القرار: 0.1 درجة مئوية
الحصول على بيانات درجة الحرارة تكوين واجهة اتصال RS232 وواجهة تسجيل البيانات
سرعة المسح الضوئي لدرجة الحرارة من 1 إلى 255 ثانية لجميع القنوات
سجل بيانات درجة الحرارة يمكن تخزين البيانات يو القرص
قياس درجة الحرارة الحرارية المزدوجة الحرارية خيوط أوميغا T-type 30AWG الأمريكية ، بطول 2 متر ، ما مجموعه 8 قطع
مزود الطاقة مرحلة واحدة AC220V ± 10٪ ، 50Hz ، 3KVA
أبعاد الجهاز ووزنه تقريبا.L 800 مم * W 680 مم * H1610 مم ، 125 كجم

أسئلة و أجوبة



س: ما هو ملفدورات اختبار الوضع المتقطع؟
ج: إنه كذلك1 ~ 99999 دورة ، إيقاف التشغيل التلقائي عندما تصل دورات الاختبار إلى القيمة المحددة مسبقًا
.
