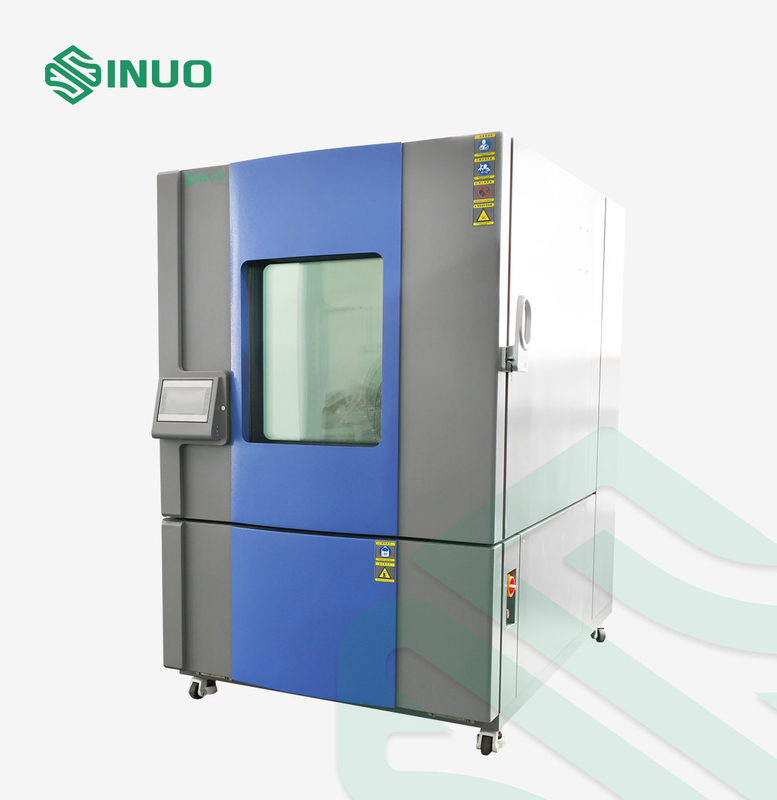

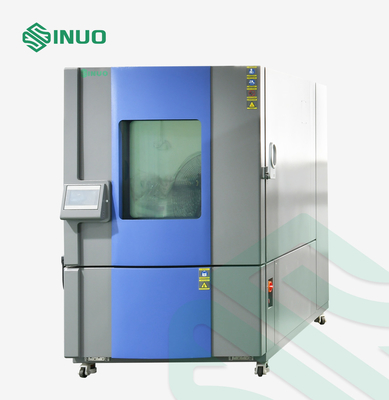

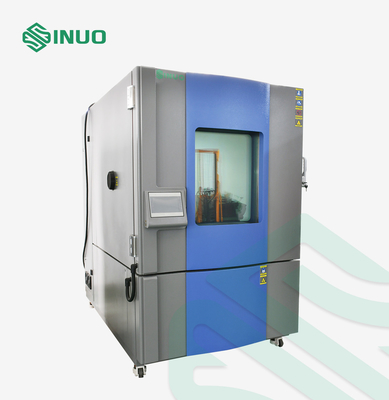

IEC62196 غرفة درجة حرارة ورطوبة ثابتة للمركبة الكهربائية

IEC62196 غرفة درجة حرارة ورطوبة ثابتة للمركبة الكهربائية

المعايير والبنود المتوافقة

IEC 62196-1Ed.4CDV 2020 بند 20.3 ، 29.2 ، 35.3 ، 37.1.

IEC60068-2-1: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات-الاختبار أ: بارد ، IDT"

IEC60068-2-2: 2007 "الاختبار البيئي - الجزء 2-1: الاختبارات- اختبار B- الحرارة الجافة ، IDT"

IEC60068-2-78: 2012 "الاختبار البيئي - الجزء 2-78: اختبارات - اختبار الكابينة: حرارة رطبة ، حالة مستقرة ، IDT"

IEC60068-2-30: 2005 "الاختبار البيئي - الجزء 2-30: الاختبارات-الاختبار Db: الحرارة الرطبة ، الدورية (12 ساعة + 12 ساعة) ، IDT"

المعايير الفنية

مزود الطاقة	ثلاث مراحل: AC 380V ± 10٪ ، 50Hz
التحكم والتشغيل	نظام التحكم الذكي PLC وشاشة تعمل باللمس
حجم الغرفة	الحجم الداخلي	الحجم الخارجي
	1000 * 1000 * 1000 ملم	1470 * 1400 * 2100 مم
نطاق درجة حرارة	-40 درجة مئوية ~ + 150 درجة مئوية
نطاق الرطوبة	20٪ 98٪ ر
قرار درجة الحرارة	0.1 ℃
تقلب درجات الحرارة	± 0.5 ℃
توحيد درجة الحرارة	± 2 ℃
انحراف الرطوبة	± 3٪ رطوبة نسبية
معدل التسخين	≧ 2-3 درجة مئوية / دقيقة (غير محمل ، غير خطي)
معدل التبريد	≧ 0.7-1 درجة مئوية / دقيقة (غير محمل ، غير خطي)
مخطط نطاق درجة الحرارة والرطوبة
تكوين النظام الرئيسي

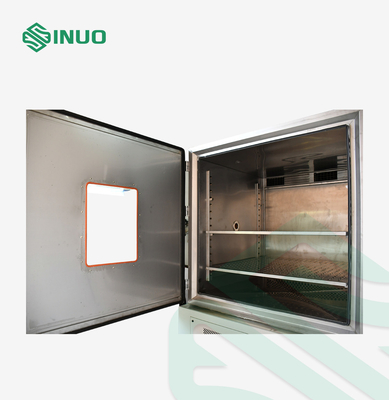

هيئة الغرفة	الحجرة الداخلية مصنوعة من ألواح الفولاذ المقاوم للصدأ SUS304 # ، شكل دائري ، ناعمة وسهلة التنظيف
	الصندوق الخارجي مصنوع من صفيحة فولاذية عالية الجودة مع رش إلكتروستاتيكي ملون
	مادة العزل: رغوة البولي يوريثان
	نافذة المراقبة: طبقة مزدوجة من الزجاج المقاوم للانفجار
	الرف: مصنوع من الفولاذ المقاوم للصدأ 304 ، رف قابل للفصل
نظام التدفئة	طريقة التسخين: تدفئة كهربائية
	اعتمادًا على أحدث إطار تسخين سيراميكي جديد ، فإن مادة السيراميك مقاومة لدرجات الحرارة العالية ومع عزل جيد ، ولن تسبب ظاهرة ماس كهربائى للتسرب.الوسط متصل بسلك تسخين مستورد ألماني ، قطر السلك سميك ، مقاومة درجات الحرارة العالية ومقاومة الاحتراق الجاف.يتم إدخال أنبوب الكوارتز الزجاجي في منتصف سلك التسخين ، لمنع عطل ماس كهربائى بسبب اتصال سلك التسخين بالغرفة المعدنية.
	التدوير الحراري: مجرى هواء التدوير القسري لضمان نقل الحرارة للسخان ، ولمنع ارتفاع درجة الحرارة المحلية ولضمان درجة الحرارة المطلوبة في غرفة العمل.
نظام الترطيب	طريقة الترطيب: تعتمد بنية ترطيب خارجية ، تنتقل عبر مجرى الهواء.الميزة هي أن السرعة مستقرة والتأثير على درجة حرارة الصندوق الداخلي صغير ، بحيث يكون ارتفاع درجة الحرارة مستقرًا ويكون تأثير الترطيب مثاليًا.
	أنبوب الترطيب: تصميم على شكل حرف U بالإضافة إلى ثقب مسبار درجة الحرارة الزائدة وخط التسخين ونظام التسخين يعتمدان نفس مادة العلامة التجارية المستوردة ، مع وظيفة مقاومة الجفاف لضمان عمر خدمة طويل ومتانة طويلة الأمد لأنبوب الترطيب.
	الترطيب والترطيب: يوجد صندوق إضافة الماء من نوع الدرج.يمكن ملاحظة مستوى الماء بصريًا من خلال مقياس عرض مستوى السائل في خزان المياه المتداول.يتم التحكم في مستوى الماء تلقائيًا.مع إنذار نقص المياه.
نظام التبريد	طريقة التبريد: تبريد بالهواء باستخدام مبادل حراري ضاغط
	ضاغط: تيكومسيه ماركة فرنسية
	دوران الهواء البارد: يضمن مجرى الهواء بالتدوير القسري عودة الهواء وإمداد الهواء بسلاسة ، مما يضمن توحيد درجة الحرارة في غرفة العمل.
نظام التحكم	شاشة تعمل باللمس: OYO1000
	التحكم في درجة الحرارة: الضبط الذاتي لـ PID ، باستخدام مستشعر المقاومة البلاتيني فئة A PT100
	الوظيفة: اختبار القيمة الثابتة واختبار البرنامج اختبار القيمة الثابتة: عندما تتطلب بيئة الاختبار درجة حرارة ورطوبة واحدة فقط ، حدد هذا الوضع لضبط درجة الحرارة المطلوبة والرطوبة ووقت التشغيل. اختبار البرنامج: عندما تتطلب بيئة الاختبار درجات حرارة ورطوبة متعددة ، حدد هذا الوضع لضبط درجة الحرارة والرطوبة ووقت تشغيل كل برنامج.يمكن للمشغل ضبط تسلسلات تشغيل البرنامج ويمكنه إعداد ما يصل إلى 100 مجموعة من البرامج.
مخزن البيانات	مع واجهة منحنى درجة الحرارة والرطوبة ، يمكن تسجيل تغييرات البيانات والعمليات ، مع واجهة R232 القياسية أو واجهة اتصال قرص U ، يمكن تنزيل البيانات.
حماية سلامة	وظيفة ذاكرة إيقاف التشغيل ، حماية تسلسل الطور ، حماية التسرب ، حماية درجة الحرارة الزائدة ، حماية من الحمل الزائد للضاغط ، إنذار نقص المياه ، حماية غير طبيعية.

نظرة عامة على المعدات

تُستخدم غرفة الاختبار هذه لاختبار البرودة والحرارة والرطوبة والجفاف للمواد الخام والأجهزة مثل الإلكترونيات والكهربائيين والأجهزة الكهربائية والبلاستيك وما إلى ذلك. والغرض من ذلك هو تأكيد موثوقية المنتجات في التخزين والنقل تحت درجات حرارة عالية ومنخفضة بالتناوب الحرارة والرطوبة ، من معدات الاختبار الضرورية التي تتطلبها العديد من المعايير.

بنية:

تتبنى هذه الآلة هيكل غرفة مغلقة بالميزات التالية:

أ. لديها نطاق واسع للغاية للتحكم في درجة الحرارة والرطوبة لتلبية الاحتياجات المختلفة للمستخدمين.

B. إنها تعتمد على تعديل فريد لدرجة الحرارة ومتوازنة ووضع التحكم في الرطوبة لضبط درجة الحرارة وبيئة الرطوبة المثالية.قدرة التسخين والترطيب مستقرة ومتوازنة ، والتحكم في درجة الحرارة والرطوبة عالي الدقة وثبات عالي.

C. الاختيار التلقائي لدائرة التبريد: جهاز التحكم الأوتوماتيكي لديه القدرة على بدء تشغيل دائرة التبريد تلقائيًا وفقًا للقيمة المحددة لدرجة الحرارة ، ويمكن أن يبدأ التبريد مباشرة تحت حالة درجة الحرارة المرتفعة.

يستخدم التبريد وحدة التكثيف المبردة بالهواء مع ضاغط مغلق بالكامل (مستورد).

د- الباب مجهز بنافذة مراقبة ، وهو مناسب لمراقبة حالة الاختبار لعينة الاختبار.

أسئلة و أجوبة

س: ما درجة الحرارة التي يمكن أن يصل إليها هذا الجهاز؟
ج: يمكن أن تصل المعدات إلى - 40 ~ 150 ℃.

س: ما هي خيارات الحجم لهذا الجهاز؟
ج: يمكن تخصيص حجم الجهاز وفقًا لمتطلباتك.

س: هل الجهاز به الكثير من التقلبات في درجات الحرارة؟
ج: متطلباتنا الفنية لتقلب درجة الحرارة هي ± 0.5 ℃ ، لضمان دقة الاختبار.
