| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4412 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |
IEC 62196 غرفة اختبار دخول الماء للمركبة الكهربائية IPX9K
المعايير والبنود المتوافقة
IEC 62196-1Ed.4CDV 2020 بند 20.2
IEC 60529: 1989 + A1: 1999 + A2: 2013 البند 14.2.9
DIN40050-9
ISO20653
نظرة عامة على المعدات
تتوافق غرفة الاختبار هذه مع: IEC 60529: 1989 + A1: 1999 + A2: 2013 البند 14.2.9 ، ومطلوب بواسطة IEC 62196-1Ed.4CDV 2020 ، الفقرة 20.2 ، DIN40050-9 ، ISO20653 درجات الحماية المقدمة بواسطة مرفقات لـ المعدات الكهربائية في المركبات على الطرق لحماية المعدات الكهربائية داخل العلبة من آثار دخول الأجسام الغريبة الصلبة ، بما في ذلك الغبار (الحماية من الأجسام الغريبة) ، وحماية المعدات الكهربائية داخل العلبة من آثار دخول الماء (الحماية ضد الماء).
طلب:
يتم استخدامه لفحص حاويات المعدات الكهربائية (اختبار الكود الإضافي IP) ، وهو قابل للتطبيق لاختبار مقاومة الماء للأجزاء الكهربائية والسيارات تحت درجة حرارة عالية وضغط مرتفع.
عينة الاختبار:
يجب أن تجتاز المنتجات اختبار مقاومة الماء بدرجة IPX9 ، مثل قطع غيار السيارات والدراجات النارية والصناعات الكهربائية والإلكترونية.
المواد والهيكلية:
العلبة الخارجية والحجرة الداخلية كلها مصنوعة من الفولاذ المقاوم للصدأ SUS304 ، والجزء العلوي من غرفة الاختبار مخصص للاختبار والتحكم ، ويتكون الجزء السفلي من غرفة الاختبار من مضخة الضغط العالي الإيطالية المستوردة وصمام الملف اللولبي ، ودرجة حرارة ثابتة ومياه عكسية خزانات (الفولاذ المقاوم للصدأ SUS304) ، محرك القرص الدوار (محرك باناسونيك) وآلية نقل التباطؤ.
يمكن التحكم في جميع إعدادات التحكم ، ودرجة حرارة الماء ، والتحكم في الفوهة ، والضغط ، والوقت ، ومتطلبات التدفق عن طريق PLC وتعيينها على شاشة 7 بوصة تعمل باللمس من تايوان WEINVIEW أو شاشة لمس مكون تحكم صناعي أعلى.

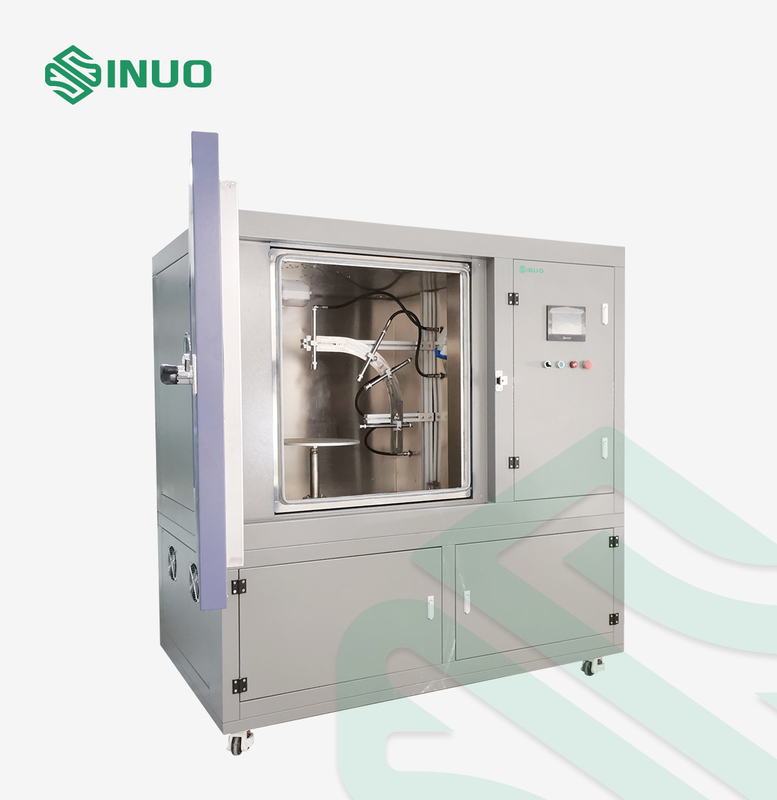

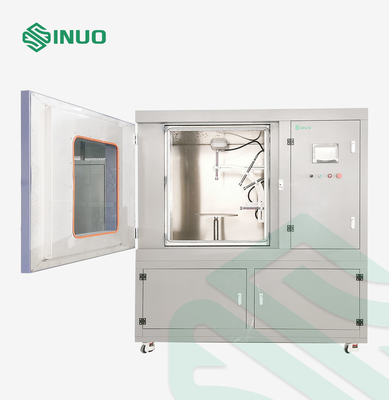

1. تتكون غرفة الاختبار من غرفة الاختبار ، وخزان تخزين المياه ، وجزء التحكم ، ومنطقة عازلة لنزح المياه ، ونظام نفاث.
2. حجم الغرفة الداخلية: L 1000MM * W 1000MM * H 1000MM.
3. حجم الغرفة الخارجية: L 1500MM * W1200MM * H 1950MM.
4. نظام نفاث: مكون من مضخة مياه ذات درجة حرارة عالية ذات ضغط عالٍ ، مقياس ضغط مياه عالي الضغط ودرجة حرارة عالية ، صمام ملف لولبي عالي الضغط ودرجة حرارة عالية ، أنبوب هيدروليكي عالي الضغط ودرجة حرارة عالية.
5. قطر الأنبوب: 3/4 ".
6. فوهة طائرة: 4 قطع.
7. درجة حرارة الماء الساخن: RT ~ 80 ° C ± 5 ° C.(قابل للتعديل ، درجة حرارة محسنة وحماية فيضان الماء)
8. ضغط الماء النفاث: 80 ~ 100bar (8000 ~ 10000Kpa ، 81.5-101.9kg / c㎡)
9. تدفق المياه النفاثة: 15 ± 1 لتر / دقيقة (14-16 لتر / دقيقة)
10. مسافة النفاثة: 100-200mm ويمكن أن تكون مسافة فوهة قابلة للتعديل يدويًا

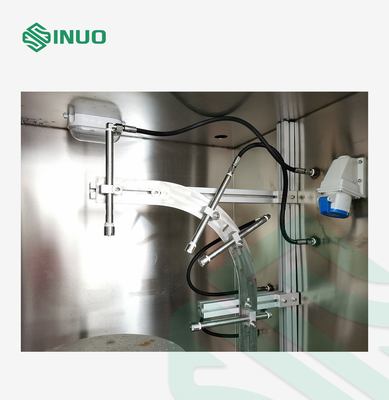

11. زاوية تدفق الماء: 0 ° ، 30 ° ، 60 ° ، 90 ° (يمكن تعديل زاوية الاختبار يدويًا) ، بناءً على خط أفقي ، قم بتوزيع فتحة الفوهة في عكس اتجاه عقارب الساعة ± 0 ° ± 30 ° ± 60 ° ± 90 ° مع صمام على فوهة ، يمكن ضبط البرمجة على النفث بدوره.
12. وقت الاختبار: كل زاوية نفاثة مائية 30 ثانية حسب المتطلبات المعيارية ، لكن نظامنا يمكن أن يحقق 0 ~ 90 ثانية قابلة للضبط المسبق وقابلة للتعديل.

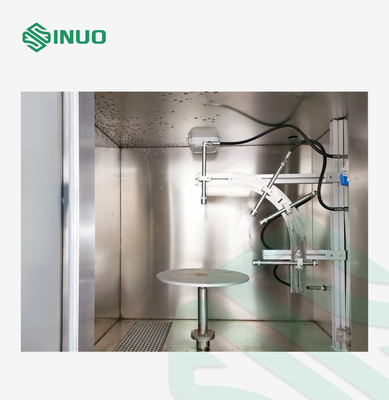

13. القرص الدوار: المنتج يحتاج إلى أن يوضع على القرص الدوار ، قدرة التحمل: ≤30 كلغ.
14. سرعة القرص الدوار: 5-17r / min (محرك يدفع التوربين بطيء الدوران ، يتحكم في السرعة ويتكيف مع السرعة المناسبة بواسطة محول التردد)
15. قطر القرص الدوار: Φ500mm
16. التحكم في وقت التشغيل: دقيقة واحدة ~ 9999 دقيقة (قابلة للتعيين المسبق وقابلة للتعديل).
17. نظام تدوير المياه لضمان استخدام المياه المعاد تدويرها.
18. سطح الماء النفاث: أمام المنتج.
19. مقياس ضغط الهواء: يمكنه عرض ضغط الماء.
20. نظام التحكم: بحث مستقل وتطوير نظام تحكم بشاشة تعمل باللمس.
21. استخدم الزجاج المقسّى كجدار مقاوم للماء للغرفة الخارجية ، ومربع من الفولاذ المقاوم للصدأ كقوس.
22. باب الغرفة: باب زجاجي مقسّى ذو شاشة كبيرة ، يراقب ظروف الاختبار ووقته ومجهز بممسحة.
