IEC 62196 نظام اختبار مقاوم للماء متكامل للمركبة الكهربائية IPX1 ~ 8
المعايير والبنود المتوافقة
IEC 62196-1Ed.4CDV: 2020 الفقرة 20.2.
نظرة عامة على المعدات

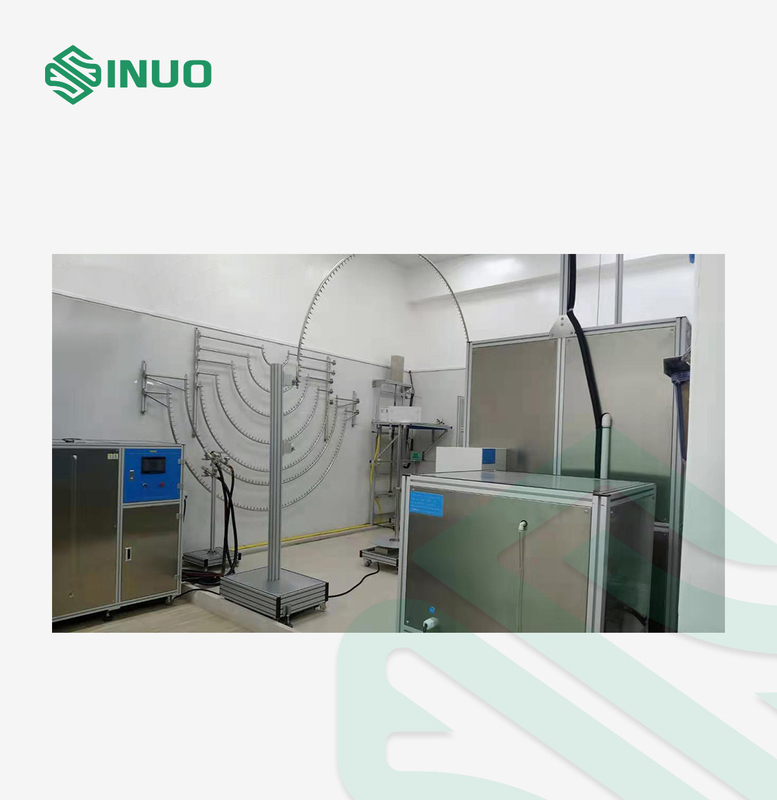

يتوافق نظام اختبار مقاومة الماء IPX1 ~ 8 هذا مع IEC 60529: 2013.يشمل هذا النظام ما يلي:
| لا. | اسم | كود IP | ملاحظة |
| 1. |
جهاز اختبار تنقيط المطر العمودي
|
IPX1 ~ 2 |
يتم التحكم فيها بواسطة Control Cabinet على IPX7 |
| 2 | جهاز اختبار الأنابيب المتذبذبة | IPX3 ~ 4 |
يتم التحكم فيها بواسطة Control Cabinet على IPX7 |
| 3 | فوهة الرش | IPX3 ~ 4 | يتم التحكم فيها بواسطة Control Cabinet على IPX7 |
| 4 | فوهة الخرطوم | IPX5 ~ 6 | يتم التحكم فيها بواسطة Control Cabinet على IPX7 |

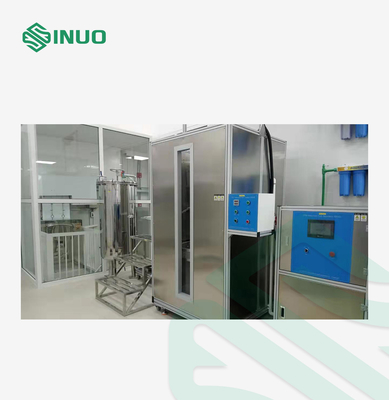

| 5 | غرفة الغمر المتكاملة وخزان إمداد المياه وخزانة التحكم | IPX7 |
حجم الغرفة الداخلية: يتم التحكم فيها بواسطة Control Cabinet على IPX7 |
| 6 | خزان الغمر العميق | IPX8 |
يتم التحكم فيها بواسطة Control Cabinet على IPX7 |
| 7 | القرص الدوار | ملحق لـ IPX1 ~ IPX6 |
يتم التحكم فيها بواسطة Control Cabinet على IPX7 |
جهاز اختبار تنقيط المطر العمودي
ملخص:
جهاز الاختبار هذا هو للتحقق من الحماية ضد قطرات الماء المتساقطة رأسياً.تم تصميمه وتصنيعه وفقًا للمتطلبات القياسية لـ IEC60529 IPX1 و IPX2.
1. يتم التحكم في صعود وسقوط صندوق التنقيط بواسطة المحرك.
2. مرشح غرامة الفولاذ المقاوم للصدأ لترشيح الأوساخ.
3. يعتمد الهواء المضغوط لتفجير مياه الإبرة ، لمنع المواد المتفاعلة مع الماء وإبرة منع الغلاف الجوي.
4. فوهة إبرة طبية عامة من الفولاذ المقاوم للصدأ ، سهلة الشراء ، وليس من السهل الصدأ.
5. فوهة إبرة ومقعد فوهة إبرة باستخدام اتصال تفتق ، يمكن استبدالها بسهولة بدون الأداة ، ويمكن بسهولة استبدال الضرر الفردي لفوهة الإبرة بسرعة.
المقياس التقني:
| طلب | ينطبق على إجراء اختبار IPX1 و IPX2. |
| منطقة المطر | 1200 مم × 1200 مم |
| مادة الخزان | ستانلس ستيل |
| فتحة نازف | ￠ 0.4 مم |
| مسافة الحفرة | 20 ملم |
| تدفق هطول الأمطار | 1 مم / دقيقة ، 3 مم / دقيقة ، المعلمات التي يحددها المستخدم (الخطأ: + 0.5 مم / دقيقة). |
| ارتفاع تنقيط الماء | 200 مم (يتم التحكم تلقائيًا بواسطة معدات الاختبار) |
| وقت الاختبار | 10 دقيقة ، يمكن ضبطها حسب الحاجة |
| استنزاف | إفراغ مياه الخزان تلقائيًا بعد اكتمال الاختبار |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (LxDxH) | حسب الطلب |
| هيكل الآلة | جدار جبل |

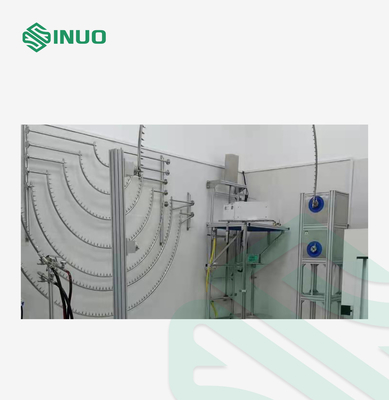

تم تصميم جهاز اختبار الأنبوب المتذبذب وتصنيعه وفقًا للمتطلبات القياسية لـ IEC60529 IPX3 و IPX4.
يتم التحكم في جزء الأنبوب المتذبذب لهذا الجهاز بواسطة محرك قابل للتعديل السرعة وآلية وصلة كرنك.يعمل هذا الجهاز على تأرجح ترددي من مكان ± 60 درجة إلى مكان آخر يبلغ ± 175 درجة مع السرعة المطلوبة وفقًا للمعيار من خلال زاوية ضبط الماكينة.
ضبط الزاوية دقيق.الهيكل مستقر ودائم.إنها تتعاون مع القرص الدوار الذي من خلاله يمكن تحقيق دوران 90 درجة.
المقياس التقني:
| لا. | غرض | حدود |
| 1 | إمدادات المياه |
معدل تدفق الماء ＞ 10 لتر / دقيقة ± 5٪ ماء نظيف بدون تضمين. هذا الجهاز مزود بوحدة تنقية للمياه النظيفة |
| 2 | ثقب إبرة | Φ0.4 مم |
| 3 | وشملت زاوية من فتحتين | IPX3: 120 درجة ؛IPX4: 180 درجة |
| 4 | تتأرجح زاوية الأنبوب |
الأعلى.يمكن ضبط ± 175 درجة مسبقًا (ملاحظة: المعيار يتطلب IPX3: 120 درجة ؛ IPX4: 360 درجة ، ولكن نظرًا لوجود قرص دوار أسفل أنبوب متذبذب أثناء الاختبار ، لذلك لا يمكن تحقيق 360 درجة أثناء الاختبار الفعلي ، إذا لم يكن هناك قرص دوار ، فيمكن تحقيق 360 درجة) |
| 5 | سرعة تمطر |
IPX3: 4 ثوان / وقت (2 × 120 درجة) ؛ IPX4: 12 ثانية / الوقت (2 × 360 درجة) ؛ |
| 6 | تدفق المياه | يمكن ضبطه حسب حجم البندول وعدد فتحات المسامير (0.07 لتر / دقيقة لكل ثقب) |
| 7 | وقت الاختبار | 0.01S ～ 99 ساعة 59 دقيقة ، يمكن ضبطها مسبقًا |
| 8 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 9 | متطلبات الموقع |
غرفة اختبار IP مخصصة للماء ، يجب أن تكون الأرض مسطحة مع الإضاءة 10A مفتاح تسرب مقاوم للماء (أو مقبس) يستخدم في المعدات.مع وظيفة جيدة للتدفق والصرف.التثبيت الأرضي |
| 10 | المنطقة | حسب اختيار الأنبوب المتذبذب |
| لا. | غرض | معامل |
| 1 | إمدادات المياه | معدل تدفق المياه هو 50 150kpa ماء نظيف بدون تضمين. |
| 2 | معلمات فوهة الرش |
القطر الخارجي: Ф102mM القطر الكروي: SФ75.5mm يوجد ثقب في المنتصف وفي الدائرة الداخلية للفتحات 24 ثقب الزاوية المضمنة فيها 30 درجة.يوجد 96 ثقبًا في الدائرة الخارجية للفتحات ، الزاوية المضمنة منها 15 درجة.121 حفرة في المجموع. قطر الثقب: Ф0.5mm وهي مصنوعة من النحاس الأصفر. |
| 3 | تدفق المياه | 10L / min ± 5٪ ، مقياس التدفق قابل للتعديل |
| 4 | نطاق قياس الضغط | 0 ～ 0.4 ميجا باسكال |
| 5 | يربك | قابل للإزالة |
| 6 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 7 | متطلبات الموقع |
غرفة اختبار IP مخصصة للماء ، يجب أن تكون الأرض مسطحة مع الإضاءة مع وظيفة جيدة للتدفق والصرف. |
ملخص:
تم تصميم فوهة الخرطوم وتصنيعها وفقًا لـ IEC60529 IPX5 و IPX6.
المقياس التقني:
| لا. | غرض | IPX5 | IPX6 |
| 1 | إمدادات المياه |
معدل تدفق المياه: ＞ 12.5 لتر / دقيقة ± 5٪ ماء نظيف بدون تضمين. يمكن تحقيق ذلك عن طريق خزان المياه الفولاذي المقاوم للصدأ والمعدات المضغوطة |
معدل تدفق الماء ＞ 100 لتر / دقيقة ± 5٪ ماء نظيف بدون تضمين. يمكن تحقيق ذلك عن طريق خزان المياه الفولاذي المقاوم للصدأ والمعدات المضغوطة |
| 2 | قطر الفوهة | Ф6.3 مم | Ф12.5 ملم |
| 3 | تدفق المياه | 12.5 ± 0.625 لتر / دقيقة ، مقياس التدفق قابل للتعديل | 100 ± 5 لتر / دقيقة ، مقياس التدفق قابل للتعديل |
| 4 | المسافة من فوهة نفاثة إلى حاوية نفاثة | 2.5 ~ 3 م | 2.5 ~ 3 م |
| 5 | وقت الاختبار | لا تقل عن دقيقة واحدة / متر مربع (لا تقل عن 3 دقائق) | لا تقل عن دقيقة واحدة / متر مربع (لا تقل عن 3 دقائق) |
| 6 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال | 0 ~ 0.25 ميجا باسكال |
| 7 | متطلبات الموقع |
غرفة اختبار IP مخصصة مقاومة للماء التي يزيد عرضها عن 3 أمتار ، مع وظيفة جيدة للتدفق والصرف. |
غرفة اختبار IP مخصصة مقاومة للماء التي يزيد عرضها عن 3 أمتار ، مع وظيفة جيدة للتدفق والصرف. |

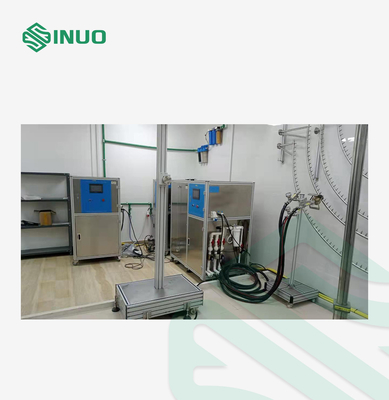

1. نظام التحكم وإمداد المياه الذكي قابل للتطبيق على:
(أ) إمدادات المياه لاختبار IPX1 ~ IPX6 للماء
(ب) اختبار الغمر في الماء IPX7
(ج) تخزين المياه لاختبار ضيق المياه IPX8
(د) التحكم الآلي في المعدات المقاومة للماء بالكامل
2. طريقة الإمداد بالمياه: إمداد المياه بدرجة حرارة ثابتة ، وإمداد المياه بالتدفق المستمر ، وإمدادات المياه ذات الضغط المستمر
3. عملية التحكم في إمدادات المياه: بعد أن يقوم المستخدم بتعيين مسبق لقيمة درجة حرارة الماء وقيمة تدفق المياه وقيمة ضغط الماء على شاشة اللمس أو نظام التحكم في درجة الحرارة أو العدادات الإلكترونية أو مقياس الضغط الرقمي ، قم بمراقبة القيم الحالية في الوقت الفعلي ، اقرأ القيم في PLC من خلال تحويل البيانات ، ثم ضبط سرعة دوران المضخة تلقائيًا من خلال محول التردد.
4. التحكم في درجة حرارة الماء: يتحكم نظام PID تلقائيًا ويكتشف درجة حرارة الماء ، النطاق: درجة حرارة الغرفة ~ 65 ℃ (± 3 ℃).
5. هناك تدفق كبير وتدفق صغير بطريقتين لإمداد المياه.
6. إمدادات مياه كبيرة التدفق:
(أ) ينطبق على اختبار رش الماء القوي IPX5 ~ IPX6 وحقن الماء لـ IPX8
(ب) نطاق التدفق: 10 ~ 100 لتر / دقيقة
(ج) دقة التدفق: ± 0.5 لتر / دقيقة
(د) مقياس الجريان: مقياس الجريان التوربيني
(هـ) مضخة المياه: مضخة طرد مركزي من الفولاذ المقاوم للصدأ
7. إمدادات مياه صغيرة التدفق:
(أ) ينطبق على اختبار مقاومة الماء IPX1 ~ IPX4
(ب) نطاق التدفق: 1 ~ 10L / min
(ج) دقة التدفق: ± 0.5 لتر / دقيقة
مقياس الجريان: مقياس الجريان التوربيني
(د) مضخة المياه: مضخة طرد مركزي من الفولاذ المقاوم للصدأ
8. خزان المياه:
(أ) ينطبق على تخزين المياه في اختبار رش الماء القوي IPX5 ~ IPX6 ، وحقن الماء في IPX8 ، و IPX7 الغمر
(ب) نافذة المراقبة: نافذة زجاجية مقواة
(ج) مقياس العمق: الفولاذ المقاوم للصدأ
(د) التحكم في مستوى السائل: مفتاح تعويم + أنبوب الفائض
9. IPX7 قوس الرفع التلقائي الغمر
10. التحكم في IPX8
(أ) نطاق الضغط: 0 ~ 0.6Mpa
(ب) النطاق الزمني: 0 ~ 999999 ثانية
11. خزانة التحكم:
(أ) كشف التدفق: ردود الفعل على إشارة التدفق من خلال مقياس التدفق الإلكتروني
(ب) ضبط التدفق: ضبط على شاشة تعمل باللمس
(ج) كشف درجة الحرارة: PID
(د) جهاز التحكم: Mitsubishi PLC
(هـ) واجهة سهلة الاستخدام: شاشة ملونة تعمل باللمس مقاس 7 بوصات
(و) وظيفة التحكم: إمداد الماء بدرجة حرارة ثابتة ، وإمداد مياه ثابت التدفق ، وإمداد مياه بضغط ثابت ، والتحكم في وقت الاختبار.
(ز) وظيفة الحماية: حماية التسرب ، حماية الزائد ، حماية ماس كهربائى
12. الفلتر: غلاف من الفولاذ المقاوم للصدأ ، قلب مرشح جيد
13. مادة الجسم: سبائك الألومنيوم الصناعية
14. البعد الخارجي: 1400mmX750mmX1600mm
15. امدادات الطاقة: ثلاث مراحل AC 380V ، 50Hz
ملخص:
تم تصميم فوهة الرش وتصنيعها وفقًا لـ IEC60529 IPX8.
المعايير الفنية:
1 وعاء ضغط: خزان من الفولاذ المقاوم للصدأ.
2 نطاق تعديل الضغط: 0 ~ 5bar (يمكن تخصيصها).
3 نظام ضغط: مضخة الفولاذ المقاوم للصدأ + محول التردد.
4 دقة قياس الضغط: 0.25 درجة ، المدى: 6 بار.
5 وقت الاختبار: 0-99 دقيقة.
6 الحد الأقصى للضغط: 5 بار.
7 حماية الضغط: حماية مفتاح الضغط.
8 قم بتوصيل معدات إمداد المياه عن طريق 3/4 وصلة خرطوم سلك فولاذي عالي الضغط
القرص الدوار
ملخص:
مرحلة الدوران القابلة للإمالة هي الملحق الضروري لاختبار IPX1 ~ IPX6.
المقياس التقني
| قطر القرص الدوار | حسب الطلب |
| سرعة القرص الدوار | 1 دورة في الدقيقة |
| زاوية قابلة للإمالة | يمكن أن تحقق 0 درجة و 15 درجة |
| اختبار زاوية الدوران | 90 درجة ، دوران مستمر |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (LxDxH) | 1200 × 1200 × 250 ملم |
| قاعدة من الألومنيوم مع عجلات | |
| التحكم العكسي ، التحكم في الحركة الدورانية بواسطة خزانة التحكم | |
