| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN1013B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |
IEC 62196 قوة سحب السيارة الكهربائية ومعدات اختبار التحقق من الإغلاق
المعايير والبنود المتوافقة
IEC 62196-1: 2020 بند 16.16.1

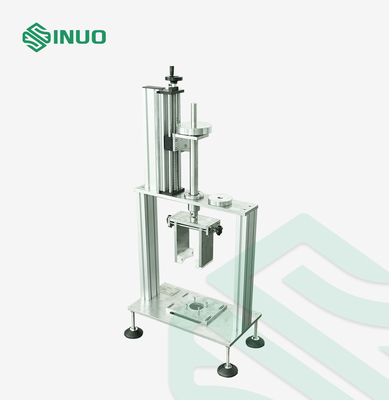

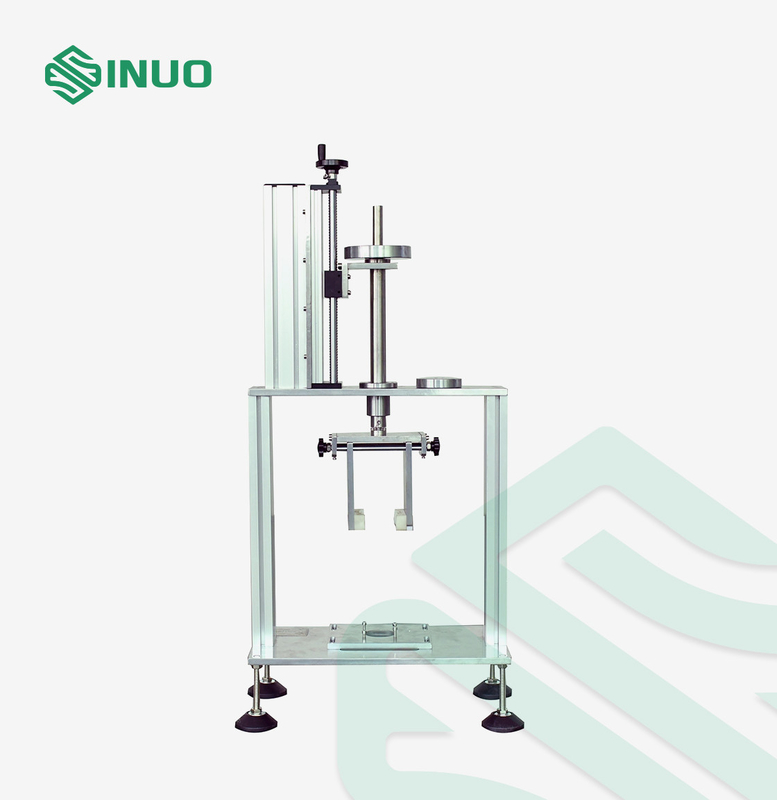

نظرة عامة على المعدات
جهاز اختبار قوة السحب هذا مطلوب بموجب الفقرة 16.16 من IEC 62196-1Ed.4CDV 2020.

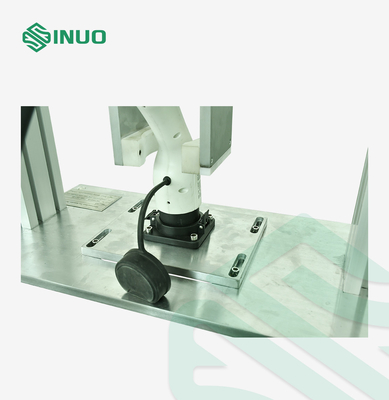

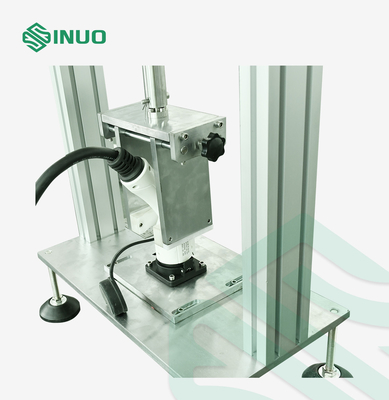

مبدأ الاختبار: يتم تثبيت الملحق الثابت (منفذ المقبس أو مدخل السيارة) بحيث يتحرك ملحق التزاوج رأسياً نحو الأسفل خلال المرحلة الأولى من الإدخال.يتم وضع وزن أساسي يبلغ 9.2 كجم بشكل مناسب على ملحق التزاوج.إذا لم يدخل الملحق المتحرك الملحق الثابت إلى الموضع المطلوب ، يُسمح بوزن إضافي قدره 0،8 كجم بالسقوط من ارتفاع 5 سم على الوزن الأساسي.يجب أن يدخل الملحق المتحرك بعد ذلك الملحق الثابت إلى الموضع المطلوب لإشراك جهات الاتصال بشكل صحيح.
المعايير الفنية
| المعايير التطبيقية | IEC 62196-1 Ed.4 CDV 2020 |
| البنود التطبيقية | البند 16.16 |
| وزن قوة السحب | 1 كجم |
| وزن قوة الإدراج | 9.2 كجم |
| الوزن الإضافي للإدخال | 0.8 كجم |
| معدات اختبار المقابس | حسب الطلب |
|
أ. اختبار قوة الإدراج: 1. جهاز ذو قوة إدخال ثابتة للمقبس أو مقبس إدخال الجهاز 2. مجموعة وزن القوة: 9.2 كجم ، الوزن المساعد 0.8 كجم 3. انخفاض ارتفاع الوزن المساعد: 50mm 4. 2 كجم الوزن |
|
|
ب. اختبار قوة الانسحاب: 1. شارك الجزء الميكانيكي من SN1013 ، بناءً على IEC 62196-1: 2020 الشكل 13 2. شارك في مقابس الاختبار لـ SN1013 3. ثقل الموازنة ، اجعل ملحقات الرفع (المقياس + الخطاف + الوزن) 9 كجم ، والوزن الإضافي 1 كجم 4. 1 كجم الوزن |
|
تفاصيل:
