هزاز اهتزازات IEC 60068 للاختبار البيئي

IEC 60068 الاهتزاز الهزاز للاختبار البيئي

تطبيق المنتج

كيف سيتحمل منتجك ضغوط الاستخدام في العالم الحقيقي؟ضمان المتانة والموثوقية الحاسمة للنجاح في الأسواق من السيارات والطيران إلى الإلكترونيات.

شريك Sinuo معك لتقديم حلول اختبار الاهتزاز المخصصة. نحن نتجاوز الامتثال القياسي (دعم GB، GJB، UL، IEC، ASTM،والمزيد) للتركيز على تحديات التطبيق الخاصة بكهدفنا هو تزويدك بقدرة الاختبار الدقيقة اللازمة لتسريع وقت السوق، وتعزيز جودة المنتج، وبناء سمعة تنافسية للموثوقية الثابتة.

تكوين نظام اختبار الاهتزاز

1ظروف الاختبار المقدمة من قبل العميل

2نوع الاختبار: مسح الجانب الأيمن، عشوائي، صدمة

3نطاق استجابة التردد: 1-3000 هرتز

4الصيغة:

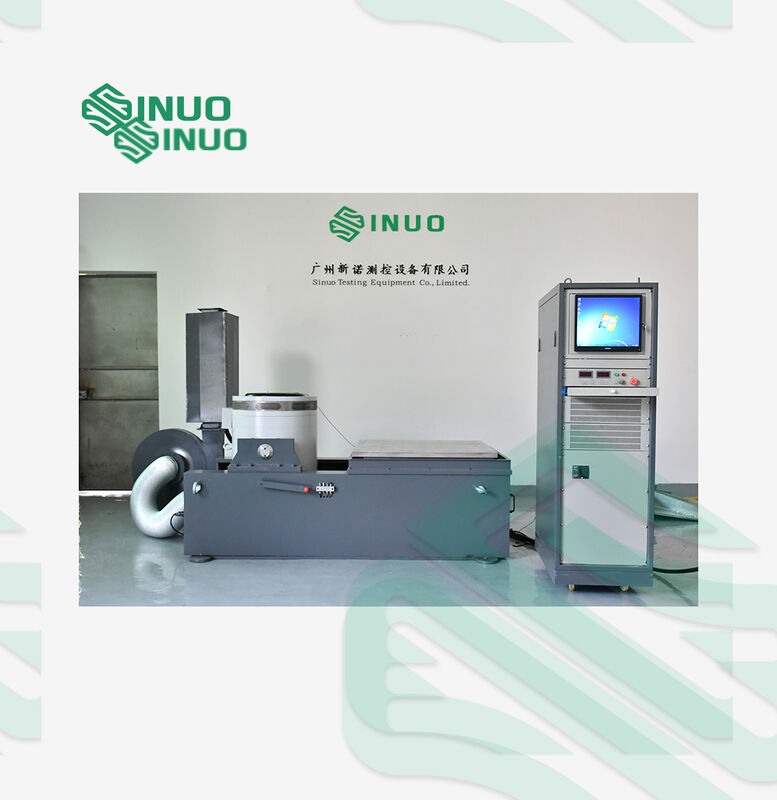

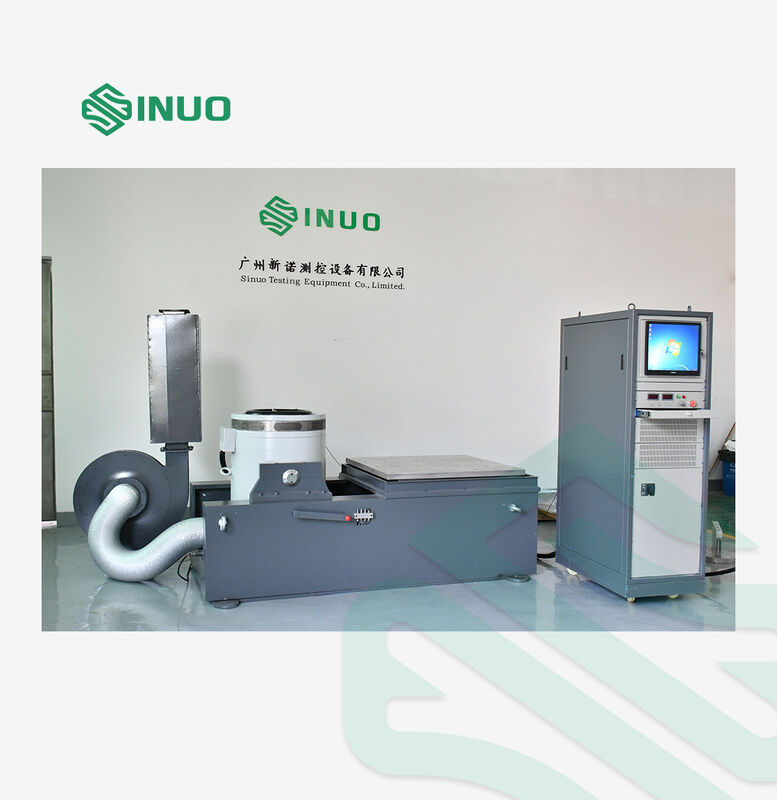

الرسم البياني الرئيسي للمعدات

المعلمات التقنية للمعدات

1A20S34 مولد الإثارة الكهرومغناطيسية:

1.1قوة الإثارة السينوسية القصوى: 2200 كجم.

1.2أقصى قوة إثارة عشوائية: 2200 كيلوغرام في الساعة

1.3أقصى قوة إثارة للصدمة: 4400 kg.f

1.4نطاق التردد: 1-3000 هرتز

1.5الحمولة: 300 كجم

1.6الحد الأقصى للنزوح: 51 ملم PP

1.7الحد الأقصى للسرعة: 2.0m/s

1.8الحد الأقصى للتسارع: 100G (980 m/s2)

1.9 تردد الرنين من الدرجة الأولى: 2600 هرتز ± 5 ٪

1.10 تردد عزل الاهتزاز:2.5 هرتز

1.11 قطر الملف المتحرك: ف340 ملم

1.12وزن الملفات المتحركة :22 كجم

1.13المسمار على الطاولة:17 × M10

1.14تسرب تدفق:< 10 غاوس

1.15حجم المعداتe:L 1080mm × W 920mm × H 950mm (الجدول الرأسي)

1.16وزن المعدات :1920 كجم (باستثناء طاولة التنزلق الأفقية)

2 LA-24K مكبر طاقة التبديل الرقمي:

2.1 الطاقة الخارجة:20KVA

2.2جهد الخروج:120 فولت

2.3 التيار الخارجي:200A

2.4 كفاءة مكبر : ≥ 90%

2.5 تردد التبديل:116KHz

2.6 SNR: ≥ 65dB

2.7 الضوضاء:≤70dB

2.8 وزن المضخم: 500 كجم

2.9 حجم المضخم:W600mm × D 900mm × H 1280mm

3 نظام حماية الخدمة

الوظيفة:درجة الحرارة، ضغط الرياح، الزيادة في الاضطراب، الزيادة في الجهد، الزيادة في التيار الحالي، انخفاض في الجهد المدخل، الخطأ الخارجي، إمدادات الطاقة التحكم، الخطأ المنطقي، فقدان مرحلة المدخل

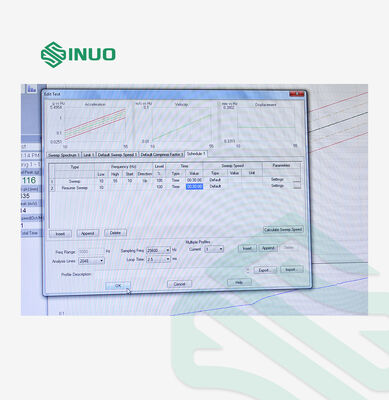

4 وحدة تحكم الاهتزاز الرقمية VCSusb-2

4.1 تكوين الأجهزة: قنوات إدخال متزامنة، قناة خروجا واحدة

4.2 وحدة وظيفة التحكم:الصدمة الجانبية، العشوائية، الكلاسيكية

4.3 جهاز تحكم: جهاز كمبيوتر من العلامة التجارية الأصلية مع شاشة LCD 17 "، لوحة مفاتيح / فأر بصري.

4.4 البرمجيات:العملية باللغة الإنجليزية، وتحليل مجال الزمن ومجال التردد، ومصدر الإشارة، وتحليل مسح التردد الصيني، الخ. يمكن أن تولد تقارير اختبار WORD تلقائيًا. يمكن أن تعرض،تخزين الإشارات والبيانات، وتحديد معايير الاختبار ووظائف التحليل.

4نظام تشغيل: ويندوز

4.6 جهاز استشعار التسارع LAB: نطاق التردد: 1-12000 هرتز

الحساسية: 30٪ / غرام

نطاق الحرارة: -40 - 160 درجة مئوية

5 VT120 جدول التمدد الرأسي

5.1 المواد: سبيكة المغنيسيوم ، الصلبة على السطح

5.2 حجم الطاولة:1200mm × 1200mm

5.3 فتحة ثابتة:M8 غطاء المسمار من الفولاذ المقاوم للصدأ ، متين ومقاوم للاستعمال

5.4 الحد الأعلى من تردد الاستخدام:مع 400 هرتز، عشوائي 2000 هرتز

5.5 الوزن: حوالي 145 كجم

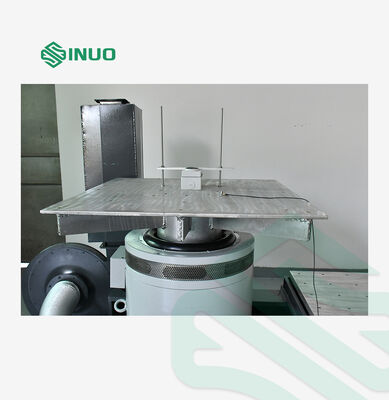

6 HG120 طاولة الزيت الأفقية

6.1 المواد: سبيكة المغنيسيوم ، الصلبة على السطح

6.2 حجم الطاولة:1200mm × 1200mm

6.3 فتحة ثابتة:M8 غطاء المسمار من الفولاذ المقاوم للصدأ ، متين ومقاوم للاستعمال

6.4 الحد الأعلى من تردد الاستخدام:مع 400 هرتز، عشوائي 2000 هرتز

6.5 الوزن: حوالي 151 كجم (بدون رأس الاتصال)

7 B752S مروحة التبريد ((بما في ذلك الصوت)

7.1 قوة المروحة:7.5 كيلوواط

7.2 معدل تدفق المروحة:67.5 متر3/دقيقة

7.3 ضغط المروحة0.067kgf/cm2

8 متطلبات الكهرباء

8.1 إمدادات الطاقة ثلاثية المراحل 380 فولت / 50 هرتز، 35 كيلو فولت

8.2 الهواء المضغوط:0.6Mpa

8.3 مقاومة الأرض: ≤4Ω

المعلمات التقنية الرئيسية لمراقب الاهتزاز الرقمي
