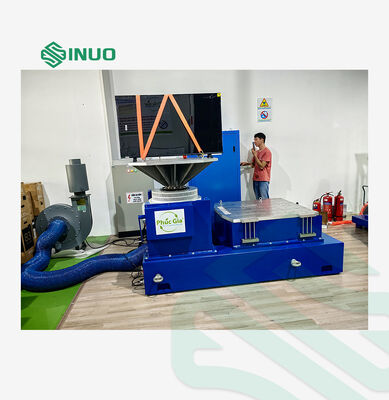

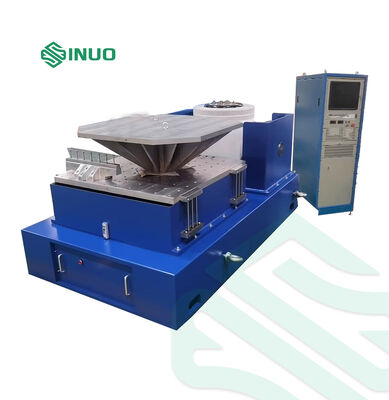

نظام اختبار اهتزاز النقل مع طاولات رأسية وأفقية

مشروع

تعليمات التكوين

الكمية

1.

هيكل طاولة الاهتزاز

مولد إثارة كهرومغناطيسي VG4000-100

1 مجموعة

جهاز تحكم تلقائي في التمركز للملف المتحرك

1 مجموعة

مروحة تبريد BL-4000 (بما في ذلك كاتم الصوت)

1 مجموعة

طاولة تمديد رأسية VT60 (600×600 مم)

1 مجموعة

شريحة فيلم زيت أفقي HB120 (1200×1200 مم)

1 مجموعة

2.

مضخم طاقة تبديل رقمي

مضخم طاقة تبديل رقمي LA-45KVA

1 مجموعة

نظام حماية مؤازر

1 مجموعة

إمداد طاقة الإثارة

1 مجموعة

3.

وحدة تحكم الاهتزاز الرقمي VCS-2

وحدة تحكم اهتزاز رقمية ثنائية القناة

1 مجموعة

مستشعر تسارع النظام

2 قطعة

جهاز كمبيوتر التحكم

1 مجموعة

4.

ملحقات

كابلات توصيل / أنابيب مياه / أنابيب هواء

1 مجموعة

تعليمات التشغيل وتقارير الفحص والشهادات وكتيبات الصيانة

1 مجموعة

أدوات ملحقة (مفتاح ربط من النوع T، مفتاح ربط سداسي، مفك براغي، إلخ.)

1 مجموعة

قرص مضغوط لتثبيت برنامج التحكم / قطع غيار

1 مجموعة

معلمات مولد الإثارة الكهرومغناطيسي VG4000-100

أقصى قوة إثارة جيبية

4000 كجم.f ذروة (40 كيلو نيوتن)

أقصى قوة إثارة عشوائية

4000 كجم.f rms (40 كيلو نيوتن)

أقصى قوة تأثير إثارة

8000 كجم.f ذروة (80 كيلو نيوتن)

نطاق التردد

1～2700 هرتز

أقصى إزاحة

100 مم p-p

السرعة القصوى

2 م / ث

أقصى تسارع

100G (980 م / ث²)

علاقة الحمل الأقصى والتسارع: F=M.A

5G (49 م / ث²)

10G (98 م / ث²)

20G (196 م / ث²)

30G (294 م / ث²)

760 كجم

360 كجم

160 كجم

93 كجم

تردد الرنين من الدرجة الأولى:

2500 هرتز±5%

الحمل الأقصى:

800 كجم

تردد عزل الاهتزاز:

2.5 هرتز

قطر الملف المتحرك:

Ф420 مم

وزن الملف المتحرك:

40 كجم

تسرب التدفق

＜10 جاوس

العزم اللامركزي المسموح به

＞500 نيوتن متر

حجم المعدات

1400 مم×1300 مم×1240 مم (لا يشمل طاولة التمديد الرأسية)

وزن المعدات

3600 كجم

مضخم طاقة تبديل رقمي LA-45

طاقة الإخراج

45 كيلو فولت أمبير

جهد الخرج

110 فولت rms

تيار الخرج

400 أمبير rms

SNR

≥70 ديسيبل

حجم المضخم

810 مم×555 مم×1810 مم

نظام حماية مؤازر

وظيفة

درجة الحرارة، ضغط الرياح، الإفراط في الإزاحة، الجهد الزائد، التيار الزائد، الجهد المنخفض للإدخال، الخطأ الخارجي، طاقة التحكم، خطأ منطقي، فقدان طور الإدخال

وحدة تحكم الاهتزاز الرقمي VCSusb-2

تكوين الأجهزة

2 قنوات إدخال متزامنة، قناة إخراج واحدة

وحدة وظيفة التحكم

جيبية، عشوائية، صدمة نموذجية

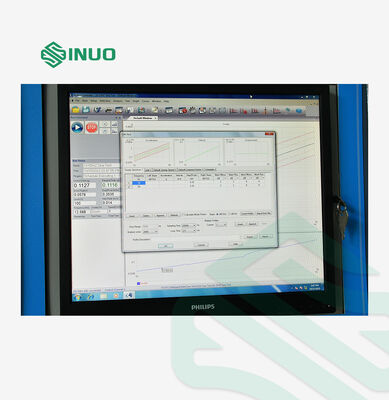

جهاز كمبيوتر التحكم

جهاز كمبيوتر أصلي بشاشة LCD

البرمجيات

يمكن إجراء التشغيل باللغتين الصينية / الإنجليزية، وتحليل المجال الزمني والمجال الترددي، ومصدر الإشارة، وتحليل مسح التردد الجيبي، وما إلى ذلك. يمكنه تلقائيًا إنشاء تقارير اختبار WORD وعرضها وتخزينها وتعيين معلمات الاختبار وتحليل وظائف الإشارات والبيانات.

مسارع النظام

نطاق التردد: 1—12000 هرتز

الحساسية: 30PC/g

نطاق درجة الحرارة: -24 - 250 درجة مئوية

طاولة تمديد رأسية VT60

المادة

سبائك المغنيسيوم، سطح مقسى

حجم الطاولة

600×600 مم

فتحة ثابتة

كم برغي من الفولاذ المقاوم للصدأ M8 بتوزيع مستطيل 100 مم * 100 مم، متين ومقاوم للاهتراء

الحد الأعلى لتردد الاستخدام

جيبية 2000 هرتز، عشوائية 2000 هرتز

الوزن

حوالي 60 كجم

طاولة شريحة فيلم زيت أفقي HB120

المادة

سبائك المغنيسيوم، سطح مقسى

حجم الطاولة

1200×1200 مم

فتحة ثابتة

كم برغي من الفولاذ المقاوم للصدأ M12 بتوزيع مستطيل 100 مم * 100 مم، متين ومقاوم للاهتراء

الحد الأعلى لتردد الاستخدام

جيبية 500 هرتز، عشوائية 2000 هرتز

الوزن

حوالي 170 كجم

مروحة تبريد BL-5000

طاقة المروحة:

15 كيلو واط

معدل تدفق المروحة:

1.2 م³/ ثانية

ضغط المروحة:

6.5 كيلو باسكال

المتطلبات الكهربائية

مصدر الطاقة

تيار متردد 3 أطوار 380 فولت / 50 هرتز 65 كيلو واط

هواء مضغوط

0.6 ميجا باسكال

مقاومة الأرض

≤4Ω
